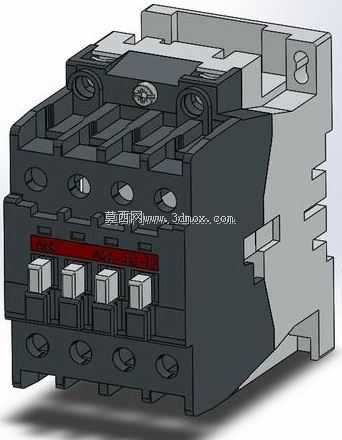

ABB A9系列交流接触器三维结构模型

　　在低压配电与工业控制回路的三维布局设计中，接触器是动力回路通断、负载启停控制的核心执行元件，本次呈现的ABB A9款接触器三维模型，完全还原实物的结构特征与安装边界，可直接用于电气柜装配仿真、产线控制模块布局校验等工程场景。从实际应用场景来看，该款额定电流等级的接触器，主要适配小功率三相异步电机的直接启停控制、照明回路分合、小型加热负载通断等工况，常见于机床控制回路、小型自动化产线配电、楼宇动力配电等场景，建模时充分考虑了这类场景下的安装干涉校验需求，所有外露结构的尺寸公差均按照实物样本的标称值还原，接线端子的位置、操作按钮的突出高度、安装卡扣的卡槽尺寸都做了1:1复刻，能直接用于三维布线时的端子空间预留校验，

　　避免实际装配时出现线缆弯折半径不足、端子与相邻元件干涉的问题。从产品功能特性对应的结构设计来看，模型完整还原了接触器的主体分层结构：上部为电磁驱动机构的外壳区域，预留了辅助触点模块的扩展安装位，侧面的卡扣结构完全匹配原厂辅助触点的装配尺寸，设计人员在做选型配置时，可直接在装配环境中挂载对应辅助触点模型，校验整体宽度方向的安装空间；中部为触点灭弧腔区域，模型还原了每相触点对应的隔弧筋结构，能直观体现相间绝缘的空间布局，在做柜内飞弧距离校验时，可直接参照模型的灭弧腔出口位置预留安全间隙；下部为主接线端子区域，四个进线端、四个出线端的接线螺钉沉孔深度、端子压线框的尺寸都做了精准还原，接线时的线缆接入方向、

　　端子紧固的操作空间都能通过模型直接模拟，避免出现接线工具无法操作的问题。安装边界方面，模型还原了底部标准35mmDIN导轨的安装卡扣结构，卡扣的开合行程、导轨卡槽的尺寸完全符合通用导轨安装标准，同时底座的两个固定安装孔位也做了精准还原，支持螺钉固定安装的布局校验；整体外形的长宽高尺寸严格对应实物参数，宽度方向的尺寸控制能满足多台接触器并排安装的间隙校验需求，相邻接触器之间的散热间隙、操作手柄的活动空间都能通过模型直接验证。设计思路上，建模时优先保证了装配基准的一致性，将导轨安装面作为整个模型的装配基准面，所有结构特征的尺寸都以该基准为参照，导入装配环境时可直接对齐导轨安装面完成定位，无需额外调整基准；

　　对于日常操作频次较高的手动测试按钮，模型还原了按钮的按压行程对应的突出高度，在做柜面操作空间校验时，能准确模拟按钮按下后的最大突出尺寸，避免与柜内走线槽、相邻元件产生运动干涉。此外，模型还原了接触器本体的所有外观细节，包括侧面的产品标识刻印位置、端子编号的凸台结构、外壳的散热槽造型，在做三维方案展示时，能达到接近实物的视觉效果，无需额外做外观修饰即可用于方案汇报的可视化呈现。对于结构设计人员而言，该模型可直接用于电气安装板的开孔定位、元件排布的空间校验，省去手动测绘建模的时间；对于设备选型人员，可通过模型直观对比不同品牌同电流等级接触器的安装尺寸差异，提前预判替换安装时的空间兼容性问题；对于三维建模从业者，该模型的分层结构、卡扣配合、端子细节的处理方式，也可作为低压电器类元件建模的参考范例，掌握这类工业元件从安装基准到功能细节的建模逻辑。
