AF09系列交流接触器三维结构设计

项目分类:通用机械零部件 发布时间:2022-03-03 ID:568107
  • AF09系列交流接触器三维结构设计

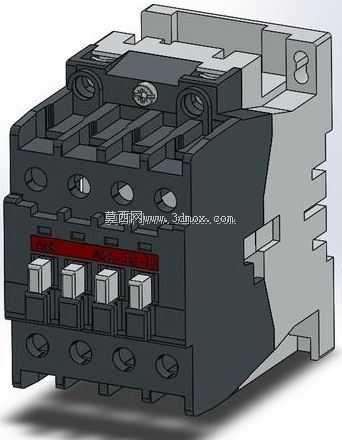

  在低压配电与工业控制回路的三维选型建模工作中,接触器类元件的结构还原度直接影响整柜布线、安装干涉校验的准确性,本次还原的AF09-30-11型交流接触器结构,完全贴合实物的装配逻辑与安装边界,可直接嵌入各类控制柜、设备电控系统的装配场景中使用。从实际应用场景来看,该款接触器主要适配交流50Hz或60Hz、额定工作电压至690V的配电回路,多用于小型电机的启停控制、照明回路通断、电容柜投切等常规工控场景,额定工作电流覆盖9A区间,是小型自动化设备、机床电控单元、小型生产线控制柜里的常用通断元件,日常选型中常和热继电器搭配组成电机启动回路,也可单独作为回路隔离开关的下级通断元件使用。

  从功能特性的结构还原来看,模型完整复现了接触器的电磁驱动、触点承载、灭弧、安装固定四大核心结构模块:上部的电磁系统部分还原了静铁芯、动铁芯、反力弹簧的装配位置,线圈腔体的结构尺寸完全匹配实物的绕线空间,接线端子的螺纹孔深度、压线板的活动行程都做了1:1的比例还原,能直观看到线圈得电后动铁芯带动触点支架动作的行程空间;中部的触点系统区分了三对主触点与两对辅助触点的位置,主触点的接触桥结构、灭弧栅片的排布位置都做了精细化还原,灭弧室的隔弧筋结构完全参照实物的塑料壳体结构制作,可清晰看到触点分断时的电弧拉伸路径对应的结构空间;下部的基座部分还原了标准卡轨安装的卡扣结构,卡扣的弹性行程、卡接35mm标准DIN导轨的配合尺寸完全符合行业安装规范,同时预留了螺钉安装的固定孔位,可兼容两种安装方式的布局校验。

  设计思路上完全遵循实物的自上而下装配逻辑,先确定整体安装基准面,以导轨安装面为Z向基准,主触点接线端面为X向基准,线圈接线端子的对称中心为Y向基准,拆分了上盖、基座、动触点支架、静触点组件、铁芯组件、卡扣、接线端子等独立可拆分零件,每个零件的壁厚、卡扣配合量、筋位排布都参照实物的注塑件工艺要求还原,比如塑料壳体的拔模斜度控制在1.5度,筋位厚度不超过主体壁厚的0.7倍,避免出现注塑工艺上的结构缺陷,同时还原了产品表面的标识槽位置,可对应打印型号、电压等级等标识信息。

  外形尺寸与安装边界方面,模型整体宽度为45mm,高度为78mm,深度为72mm,完全匹配同规格接触器的标准安装尺寸,主触点接线端子的间距为12mm,满足不同线径接线端子的操作空间要求,辅助触点位于产品正面上部,接线操作空间预留了15mm的手指操作余量,不会和相邻安装的断路器、继电器等元件产生操作干涉;导轨安装时,产品底部距离安装板的间隙为2mm,满足柜内布线的走线空间要求,上部接线端子距离柜内走线槽的最小安全距离预留了20mm,符合低压配电设备的电气间隙要求;侧面的散热筋结构突出壳体2mm,相邻元件并排安装时的最小间隙可控制在3mm,不会影响元件的正常散热,同时模型预留了附加辅助触点模块的安装接口位置,可直接匹配同系列的顶部辅助触点附件,不需要额外调整装配位置。

  在实际工程建模校验中,该模型可直接用于电控柜的布局干涉检查,模拟接线时的线缆弯曲半径,校验元件操作时的手柄、卡扣活动空间是否存在干涉,也可用于教学场景中拆解演示接触器的工作原理,直观展示电磁机构带动触点分合的动作过程,相比简化模型,该结构完整还原了所有装配细节,不会出现安装尺寸偏差导致的实际装配干涉问题,能有效减少电控柜设计阶段的选型校验工作量,提升整柜设计的准确率。
