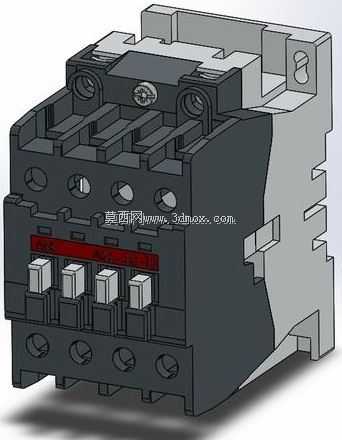

ABB款A95-30-11交流接触器三维结构

　　在低压配电与工业控制回路的三维布局设计中，接触器类元件的安装位预留、接线空间校核一直是容易被忽略的细节，不少刚入行的结构工程师做电控柜布局时，只看样本上的标称长宽高，忽略了接线端子的突出量、导轨卡扣的安装间隙、灭弧罩的拆装操作空间，最后现场装配时要么导线弯折半径不够压破绝缘层，要么元件间距不足导致飞弧短路，要么拆装维护时螺丝刀伸不进去，这些问题都需要精准的三维模型在设计阶段提前规避。这款A95-30-11规格的交流接触器，是95A额定工作电流等级的三极带辅助触点型号，主回路三对常开主触点搭配一组常开一组常闭辅助触点，适配AC3使用类别下的鼠笼式异步电动机直接启停控制，也可用于配电回路的负载投切、电容柜的电容投切等场景，在机床控制、

　　自动化生产线、小型泵站、暖通空调机组的电控系统里应用极广。从三维结构来看，模型完整还原了产品的实际装配特征：主体分为上部的触头灭弧系统、中部的电磁驱动机构、下部的安装基座三个部分，主回路进线端位于产品上部，采用压线框式接线端子，每个端子的接线孔深度、压线螺丝的操作空间都做了1:1还原，出线端位于产品下部，和进线端对应，同样预留了足够的导线接入空间，端子旁的标识刻印位置也和实物一致，方便布线时核对相序。侧面的辅助触点模块是卡装式结构，模型还原了卡扣的配合间隙，实际选型时如果需要扩展辅助触点数量，可以直接在侧面加装同系列辅助触点块，不需要更换主体。安装方式上，这款产品支持标准35mmDIN导轨卡装，也支持螺丝直接固定安装，

　　模型底部还原了导轨卡扣的弹性结构特征，以及两个固定安装孔的位置、孔径尺寸，做安装板布局时，可以直接在模型上提取安装孔位坐标，输出安装板的数控加工图纸，不需要反复核对二维样本的尺寸标注。设计这款三维模型的时候，特意把主触点的超程、开距对应的内部运动空间做了预留还原，虽然外观模型不需要做运动仿真，但在做柜体的绝缘间隙校核时，要考虑到接触器吸合、分断过程中，内部动触头的运动不会和周边的线槽、母线排、其他元件发生干涉，尤其是大电流规格的接触器，分断时的飞弧距离要求比小电流型号更高，模型上部灭弧罩的突出尺寸完全按照实物还原，布局时可以直接以灭弧罩的外轮廓作为安全距离校核基准，避免飞弧引发的相间短路。

　　很多工程师做三维布局时喜欢简化电气元件的模型，把接触器做成规则方块，最后往往出现端子位置不对导致接线长度计算错误、元件和柜门的加强筋干涉、导轨安装时卡扣和安装板的凸台冲突等问题，这款模型把所有的外部细节都做了还原，包括正面的动作指示块、测试按钮、额定参数标识牌的位置，侧面的产品型号刻印位置，甚至接线端子的防护盖板的卡扣结构都和实物一致，不管是做电控柜的整体装配演示，还是做安装板的二维工程图导出，都能直接使用。在实际的设备选型配套中，95A这个电流等级的接触器，通常适配37kW到45kW功率段的三相异步电动机，做直接启动控制时，要考虑接触器的吸合功率对控制回路变压器容量的影响，模型上也还原了线圈接线端子的位置，在做控制回路布线时，可以直接从模型上的线圈端子位置引线，计算控制导线的长度，统计BOM清单时也能直接提取元件的规格参数，不需要再翻查产品样本。另外，这款接触器的外形尺寸在同电流等级的产品里属于紧凑型设计，宽度尺寸比老款产品窄了近10mm，在多回路并列安装的柜体内，可以节省不少安装空间，模型的宽度、高度、深度尺寸完全按照实物的安装尺寸建模，并列安装时的最小间隙也可以通过模型直接测量，不需要再查样本的安装间距要求，对于追求柜体紧凑化设计的项目来说，精准的三维模型能大幅提升布局设计的效率，减少现场安装时的整改工作量。
