小型导柱式单工序冲压成型模具结构

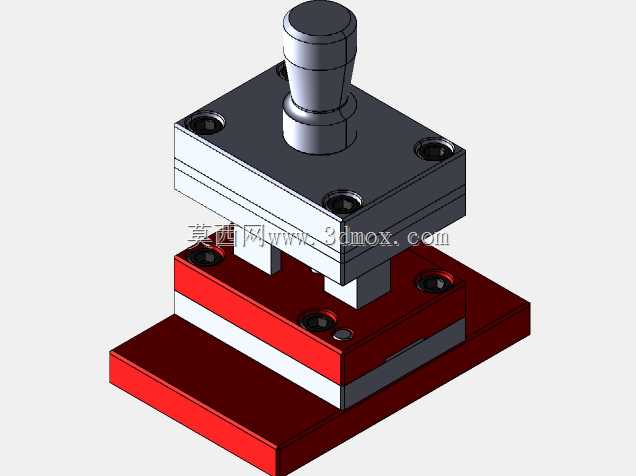

　　这套冲压成型结构在小批量五金件试制、教学实训场景中应用十分广泛，整体采用后侧导柱模架的经典布局，上下模通过导柱导套实现精准合模导向，能够抵消冲压过程中产生的侧向偏移力，保证凸模进入凹模的间隙均匀性，避免啃模、冲裁面毛刺超差的问题。上模部分的模柄采用标准圆柱直柄结构，可直接适配常规开式压力机的滑块安装孔，无需额外加装模柄夹板，安装时仅需通过滑块侧顶丝锁紧即可，适配多数公称压力100kN以内的小型冲床设备，在五金维修车间、职校实训基地的小吨位冲床上都能直接挂载使用。

　　从功能实现来看，这套结构属于单工序冲模，可完成薄金属板材的冲裁、浅拉伸、压印等单一冲压工序，下模部分采用分体式凹模固定座设计，凹模通过内六角螺钉锁紧在凹模固定板上，更换不同型腔的凹模即可适配不同规格的冲压件生产，无需更换整套模架，能够大幅降低多品种小批量生产的工装投入成本。上下模座均采用45号钢调质处理，表面做发黑防锈处理，导柱导套配合面采用磨削加工，配合间隙控制在0.02mm以内，合模过程中无卡滞、偏摆问题，连续冲压工况下的导向精度保持性较好。

　　设计过程中优先考虑了安装调试的便捷性，上下模座的安装孔位采用标准化布局，下模座可通过T型螺栓直接固定在冲床工作台面上，无需额外加工适配垫板。凸模部分采用台阶式固定结构，通过凸模固定板压紧在上模座下方，凸模与固定板的配合采用H7/m6过渡配合，既保证装配后的同轴度，也方便后期刃磨后调整凸模伸出长度。卸料部分采用弹性卸料结构，卸料板通过弹簧提供卸料力，冲压完成后可将箍在凸模上的板料顺利脱出，避免板料随凸模上行造成工件变形。

　　从安装边界尺寸来看，整套模架闭合高度控制在150mm左右，最大开模行程可达40mm，可适配厚度0.2-2mm的冷轧钢板、铝板、铜板等常用冲压板材，下模座的横向安装孔距为120mm，纵向安装孔距为80mm，能够适配多数小型冲床的工作台T型槽间距，无需对工作台进行二次改造。导柱的伸出长度经过精准计算，合模前导柱先进入导套30mm以上，完全覆盖冲压行程的全区间，避免合模过程中出现导向脱开的风险。上下模的承压面经过平面磨削加工，平行度公差控制在0.01mm/100mm以内，保证冲压过程中受力均匀，不会出现局部应力集中导致的模座变形问题。

　　实际使用过程中，这套结构的维护难度较低，导柱导套部位定期加注锂基润滑脂即可保证长期顺畅运行，凸凹模刃口磨损后可直接拆下进行刃磨，刃磨后通过在固定板与模座之间加装等厚垫片即可恢复原有闭合高度，无需重新调整整套模具的安装参数。针对实训场景的使用需求，整套结构的外露棱边都做了倒角处理，避免安装调试过程中划伤操作人员，所有紧固螺钉都采用标准内六角规格，仅需一套标准内六角扳手即可完成全部分解与装配操作，十分适合用于冷冲压模具的结构教学、拆装实训，也可用于小型五金件的小批量生产加工，在打样阶段能够快速完成模具换装，缩短产品试制周期。
