40吨龙门式液压压力机结构设计

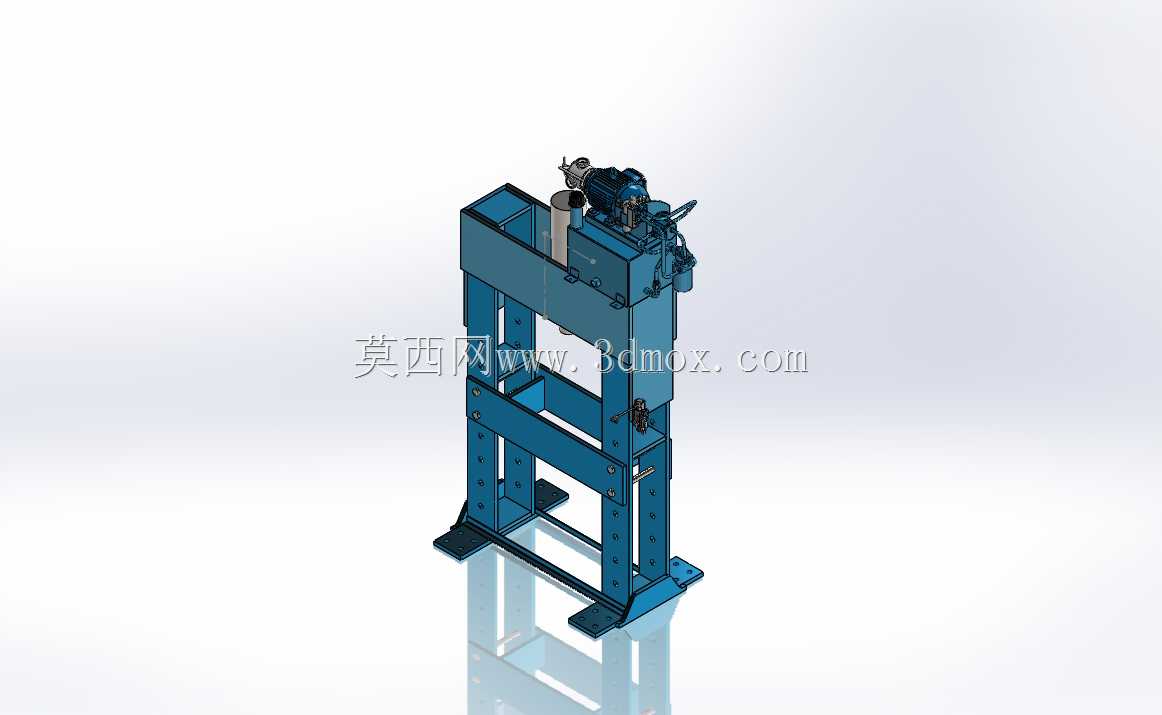

　　这款40吨级龙门式液压压力机的三维结构，完全围绕中小批量机加工车间、维修工段的实际压装、校直、成型作业需求搭建，没有冗余的装饰性结构，所有构件的尺寸、布局都优先匹配车间日常作业的操作边界与载荷要求。从实际应用场景来看，这类设备在机械加工车间主要承担轴类零件的过盈装配、型钢与焊接件的校直、小型金属件的冷压成型、废旧零部件的压拆作业，相比开式C型压力机，龙门式的双侧立柱支撑结构抗偏载能力更强，在压装不同心的工件时，机架形变更小，能有效避免压头偏磨、工件压装错位的问题，适合维修车间处理规格不统一的杂项压装作业。

　　设备的核心功能逻辑依靠顶部集成的液压站提供动力，液压缸垂直安装在上横梁中部，压头沿两侧立柱的导向面做垂直往复运动，液压站的电机、控制阀组、油箱直接集成在上横梁顶部，不需要额外铺设地面管路，既减少了车间地面的管路占用，也避免了管路磕碰损坏导致的液压油泄漏问题。设计过程中，机架部分采用钢板焊接后去应力处理的结构，两侧立柱为箱型焊接截面，立柱上加工有均匀分布的定位孔，用来调整工作台的安装高度，适配不同高度的工件压装需求，工作台为整块厚钢板加工而成，表面预留T型槽安装位置，方便用户自制夹具固定异形工件，不需要额外制作转接底座。

　　从安装边界来看，设备整体为立式落地结构，底部的两个支撑脚直接通过膨胀螺栓固定在硬化混凝土地面上，不需要额外做预埋基础，适合在现有车间内直接安装移位，整体占地面积控制在1.2米*0.8米的范围内，不会占用过多车间通道空间，设备最高高度控制在2.4米以内，适配常规标准厂房的层高要求，不需要对厂房顶部管线做额外改造。操作侧预留了足够的工件取放空间，压头下行的安全行程范围内没有多余的突出结构，方便操作人员站在设备正面完成工件上下料、对位调整的操作，两侧的导向立柱外侧安装有可调节的行程限位挡块，操作人员可以根据工件的压装深度提前调整限位位置，避免压头超行程损坏工件或者设备结构。

　　设计过程中特意将液压控制阀组的操作手柄布置在设备右侧的立柱旁，操作人员站在操作位伸手就可以完成压头升降、压力调整的操作，不需要往返于设备和液压站之间，作业效率更高。液压系统的回油管路全部布置在机架内部，外观整洁的同时也能避免管路被掉落的工件砸坏，油箱侧面预留了油位观察窗和放油口，日常维护时不需要拆解机架就可以完成液压油更换、滤芯清理的作业。压头与液压缸活塞杆的连接采用快拆式法兰结构，用户可以根据不同的作业需求更换平压头、V型压头、专用压装接头，不需要对活塞杆结构做二次加工，适配多场景的作业需求。

　　针对校直作业的需求，工作台的定位孔间距经过统一规划，用户可以直接采购标准的V型块、挡块安装在工作台上，不需要自行打孔定位，校直长轴类零件时，工件可以从龙门框架的前后两侧伸出，不受机架宽度的限制，能处理长度超过机架宽度的长杆类零件校直作业。机架的焊接位置全部做了圆角过渡处理，避免应力集中导致的长期载荷下机架开裂问题，所有钢结构表面的安装面都经过铣削加工，保证立柱与上下横梁的连接垂直度，避免压头运行过程中出现卡滞、偏磨的问题。液压站的电机安装位置做了减震垫设计，设备运行时的震动不会直接传递到机架上，既降低了作业时的噪音，也能避免长期震动导致的连接螺栓松动问题。

　　在实际选型适配时，这款40吨的压力参数刚好覆盖绝大多数中小零部件的压装需求，比如直径100mm以内的轴承过盈装配、厚度10mm以内的钢板冷压成型、10号以内的型钢校直作业，压力档位可以通过液压阀组无级调整，处理小零件压装时可以调低压力，避免压力过大压坏工件，处理大载荷作业时可以满压运行，不需要额外配置更大吨位的设备，兼顾了作业通用性和设备采购成本。设备的整体结构没有复杂的专用零部件，大部分构件都是标准钢板、标准液压件、标准紧固件，后期维护时可以直接在本地五金市场采购替换配件，不需要等待专用配件的供货周期，适合小型加工厂、维修车间这类对设备停机时间敏感的使用场景。
