手动液压压装机架结构设计

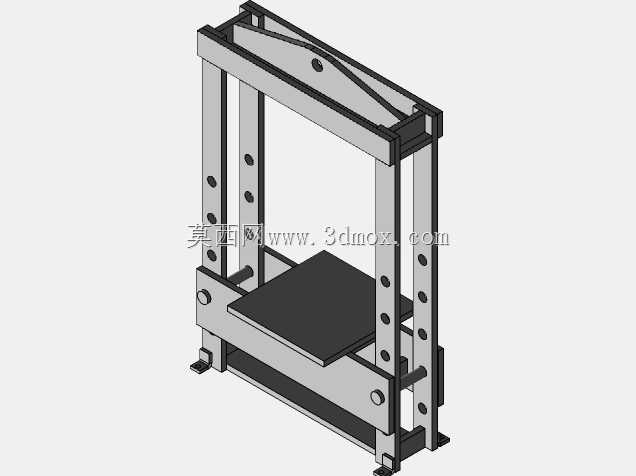

　　该液压压装机架主要面向小型机加工车间、五金维修站点、汽配修理门店的小件压装作业场景，日常可完成轴承压入、衬套拆装、小型工件校直、过盈配合件装配这类常见工序，相比大型四柱压力机占用空间更小，移动部署灵活，适配零散小批量的压装作业需求，不需要复杂的地基固定，普通硬化地面即可放置使用。从结构设计逻辑来看，整体采用双立柱开式框架布局，两根竖向立柱采用加厚矩形型钢加工，立柱表面等距加工多组定位销孔，可根据待压装工件的高度灵活调整下部工作台的安装位置，适配不同高度尺寸的工件作业需求，避免压头行程不足导致的工装干涉问题。上部横梁采用斜撑加强结构，在不额外增加整体板材厚度的前提下，提升横梁的抗弯曲载荷能力，抵消压装作业时产生的反向弯矩，

　　避免长期满载作业出现横梁变形、立柱外张的问题。下部工作台采用整块钢板铣平加工，表面平面度控制在合理公差范围内，保证压装时工件放置平稳，不会因为台面倾斜导致压装偏载，损坏工件或者设备本身。工作台两侧设置有导向滑块，与立柱内侧的导向面配合，调整高度时可沿立柱顺畅滑动，到位后穿入定位销即可完成固定，不需要额外的螺栓锁紧结构，调整操作便捷，适合现场频繁切换工件高度的作业场景。框架底部设置有四个可调支撑脚，可根据地面平整度调整支撑高度，保证整机放置水平，避免压装时整机晃动带来的安全隐患，支撑脚底部带有防滑橡胶垫，增大与地面的摩擦力，压装作业时不会出现移位。从安装边界尺寸来看，整体框架宽度控制在单人可操作的范围内，

　　操作人员站在设备正面即可完成工件放置、压头对位、压装操作全流程，不需要额外的操作空间；整体高度适配普通车间的层高，放置在标准厂房内不会出现顶部干涉，也可放置在常规维修工位的工作台旁使用。设计时充分考虑手动液压千斤顶的安装适配性，上部横梁中间预留有标准液压千斤顶的安装位，可直接适配市面常见的手动立式液压千斤顶，不需要额外加工转接法兰，用户可根据自身压装力需求选配对应吨位的千斤顶，降低整机的配套成本。框架的所有连接位置均采用满焊焊接工艺，焊后做去应力处理，避免焊接残余应力导致长期使用后框架变形，关键受力位置的焊缝做额外加强，保证满载压装时的结构强度。两侧立柱的定位销孔采用同轴加工工艺，保证两侧孔位的同轴度，工作台安装后不会出现倾斜，

　　保证压装力的垂直传导，避免偏载导致的立柱磨损、千斤顶活塞杆弯曲问题。在实际使用场景中，这类小型压架常被用于维修作业中的轴承拆卸与安装，比如电机端盖轴承压装、农机衬套更换、小型五金件的铆压作业，相比手动敲击的装配方式，压装力传导更均匀，不会损坏工件的配合面，装配精度更高，也能降低操作人员的劳动强度。框架的开式结构设计方便工件从正面和侧面取放，对于长度超出框架宽度的长条形工件，也可从侧面放入完成局部压装作业，适配更多异形工件的压装需求。设计时没有设置多余的复杂结构，整体零部件数量少，加工难度低，普通机加工车间即可完成制作，后期维护也十分便捷，立柱表面的导向面出现磨损后可直接打磨修复，不需要更换整体框架，工作台面磨损后也可单独铣平或者更换钢板，维护成本低。考虑到手动压装的作业特性，框架的整体强度按照常用20吨手动液压千斤顶的满载载荷做安全系数预留，可承受常规手动压装的峰值载荷，不会出现结构失效问题。
