剖分式滚动轴承三维结构设计模型

　　在重载传动、低速大扭矩的工业设备场景中，常规整体式滚动轴承的安装维护往往需要拆解整段轴系，耗费大量停机工时，剖分式滚动轴承的结构设计正是为解决这一工程痛点而生。这类轴承常应用于矿山输送线的托辊轴系、冶金设备的连铸辊传动端、大型风机的主轴支撑位，以及船舶甲板机械的铰点支撑位置，在这些场景下，轴系往往串联了多个传动部件，整体拆卸更换轴承的成本极高，剖分结构可实现不拆解轴上其他零件的前提下完成轴承的更换与维护，大幅缩短设备停机检修的时间。

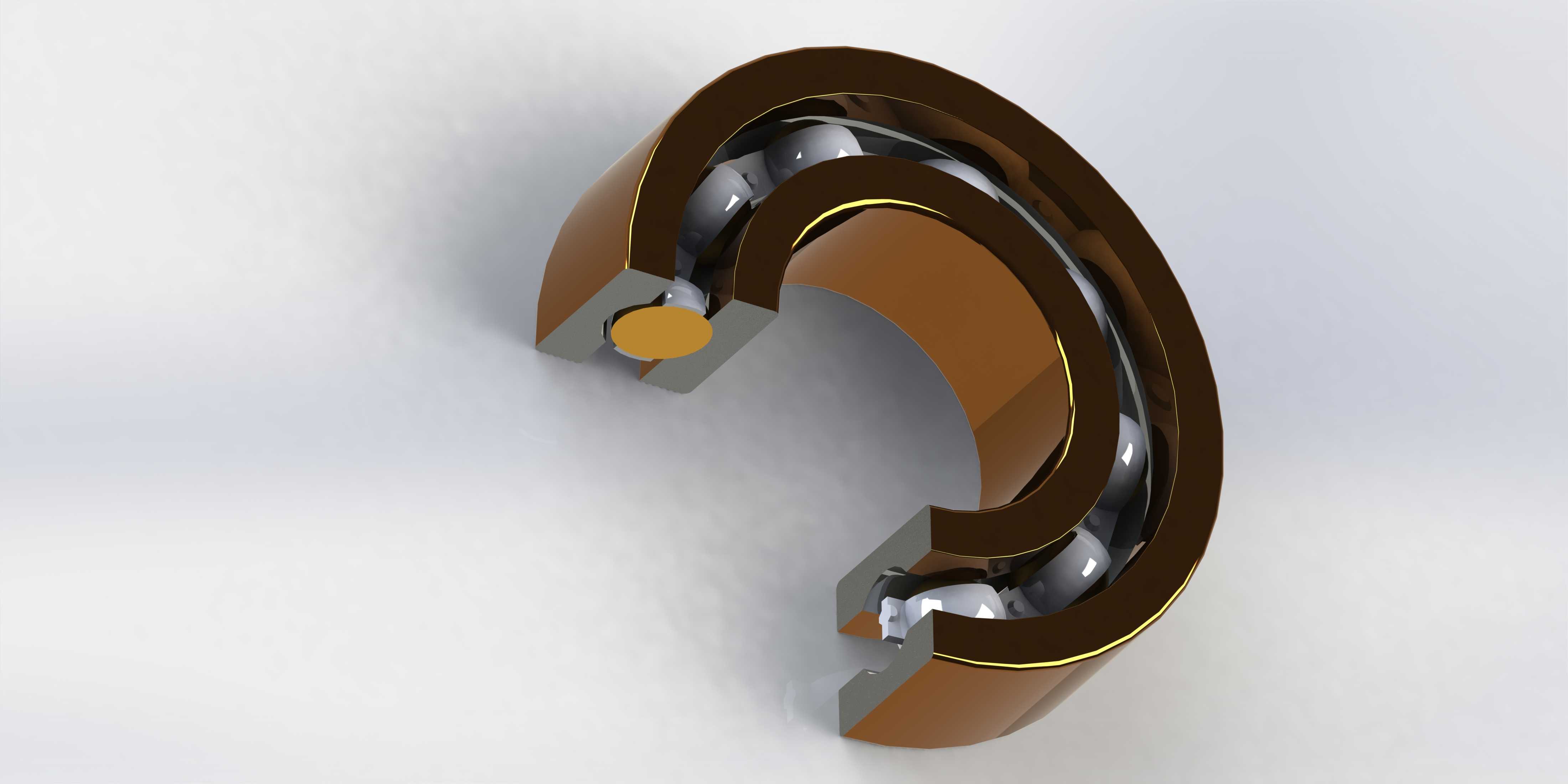

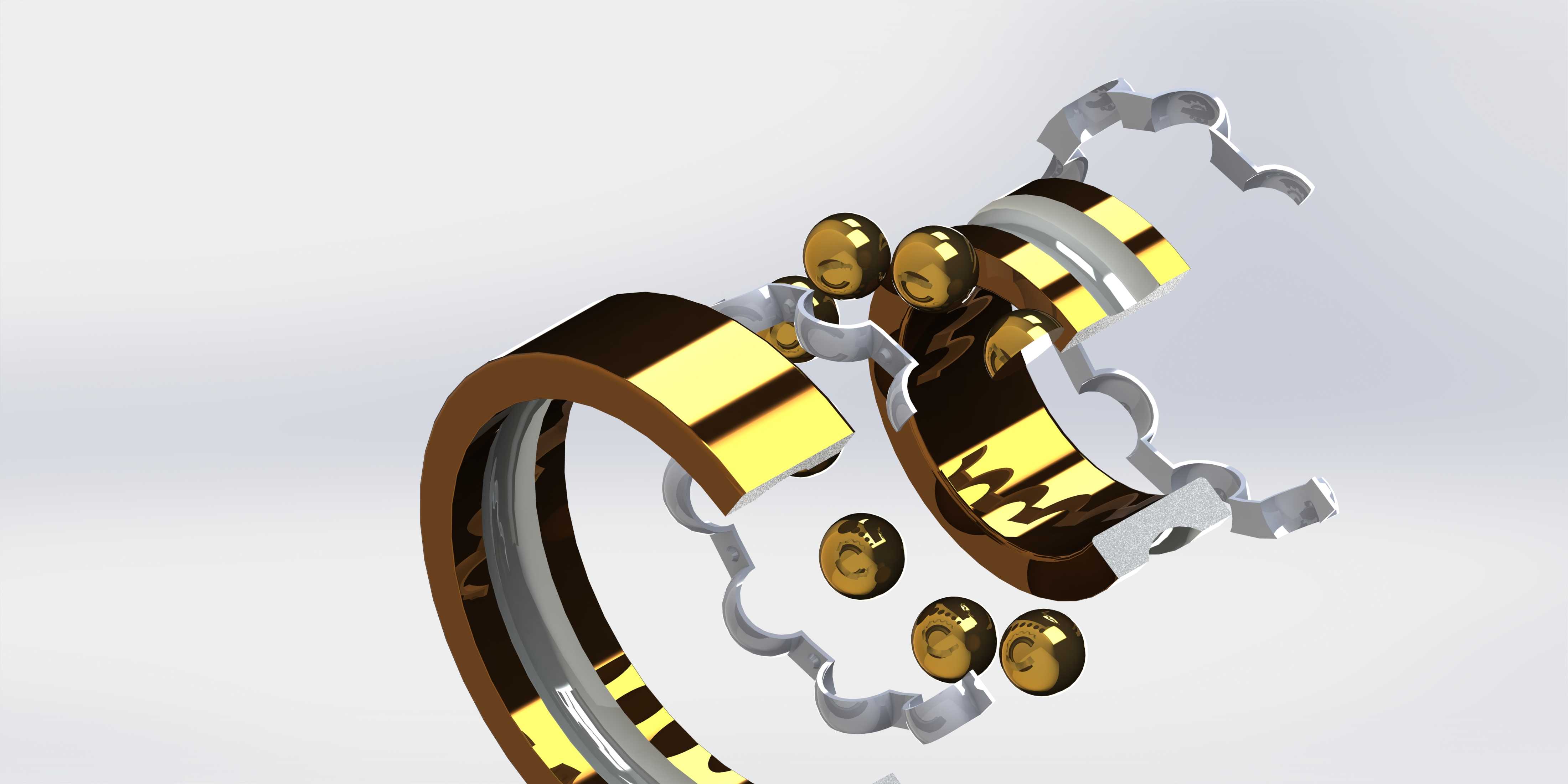

　　从结构功能来看，该模型完整还原了剖分式滚动轴承的核心组成：两半对合的内圈与外圈，采用错位止口结构实现径向与周向的定位，避免运转过程中套圈出现错位偏移；分段式保持架采用兜孔结构约束圆柱滚子的位置，保证滚子在滚道内均匀排布，避免运转过程中出现滚子歪斜、挤卡的问题；滚动体采用圆柱滚子构型，相比同尺寸的球轴承拥有更大的径向承载能力，可承受较重的径向冲击载荷，适配重载工况的使用需求。模型中还还原了套圈滚道的淬硬层结构示意，保持架的边缘倒角、滚子的端面圆弧修形细节，这些细节都是实际生产中降低应力集中、提升轴承运转寿命的关键设计点。

　　设计这类轴承结构时，首先要明确安装边界的约束条件：轴承的径向安装空间需预留出两半套圈的对合操作间隙，通常在轴承座的剖分面位置设置定位销孔，保证外圈与轴承座的同轴度；内圈的对合面需避开轴上键槽的位置，避免内圈锁紧时出现应力集中导致套圈开裂。尺寸设计上，套圈的壁厚需根据额定动载荷进行核算，通常同内径的剖分轴承套圈壁厚比整体式轴承厚15%-20%，以补偿剖分结构带来的刚度损失；滚子的长度与直径比控制在1.5-2之间，避免长滚子在运转过程中出现歪斜卡滞；保持架的兜孔间隙需控制在滚子直径的0.5%-1%，既保证滚子可灵活转动，又避免间隙过大导致滚子窜动碰撞。

　　实际选型应用时，这类轴承的安装同轴度要求比整体式轴承更严格，轴颈的圆柱度公差需控制在IT6级以内，轴承座孔的同轴度公差不超过IT7级，否则会导致两半套圈对合后出现滚道错位，加剧滚子与滚道的磨损。模型中展示的保持架为冲压钢保持架，适用于工作温度不超过120℃的常规工况，若应用在高温冶金场景，还可替换为铜合金实体保持架，提升高温下的结构强度。套圈的剖分面采用精密磨削加工，表面粗糙度达到Ra0.8以下，保证两半套圈对合后无明显缝隙，避免润滑脂从剖分面泄漏，同时防止硬质杂质从缝隙进入滚道内部造成磨粒磨损。

　　从三维建模的角度来看，该模型采用自顶向下的装配设计思路，先确定轴承的内径、外径、宽度等核心安装尺寸，再依次拆分内外圈的剖分结构、排布滚子位置、设计保持架的兜孔与连接结构，所有配合面都预留了实际生产所需的公差带，比如内圈与轴的配合采用k6过渡配合，外圈与轴承座的配合采用J7过渡配合，保证安装后轴承的径向游隙处于合理范围。模型中还还原了轴承的润滑通道预留位置，在两半外圈的剖分面附近设置注油孔，可在设备不停机的状态下补充润滑脂，适配长期连续运转的工况需求。这类剖分轴承的轴向定位通常采用轴肩与轴承端盖配合的方式，内圈靠轴肩定位，外圈靠轴承端盖压紧，轴向定位的台阶高度需低于套圈的壁厚，避免拆卸时无法顺利取出半圈内圈。在承受一定轴向载荷的场景下，还可在滚道侧面增加挡边结构，限制滚子的轴向窜动，提升轴承的复合承载能力。
