六角法兰面自钻自攻螺钉结构设计

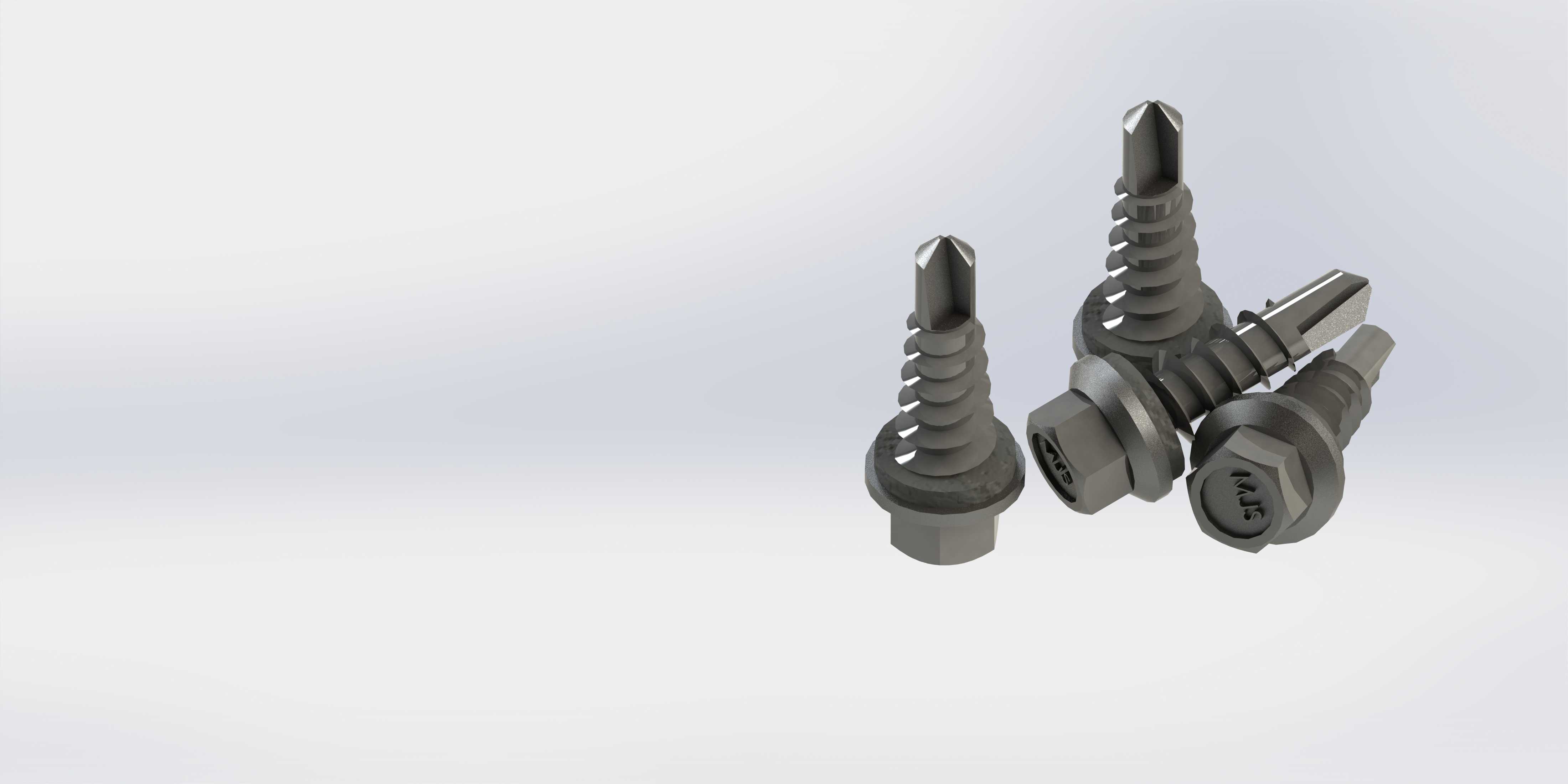

　　这款六角法兰面自钻自攻螺钉，是现场装配环节里省掉预钻孔、攻丝两道工序的典型紧固件，在轻钢结构厂房搭建、彩钢瓦屋面固定、汽车钣金件拼接、家电金属外壳装配这些场景里用得极多，不用提前在被连接件上打底孔，尾部的钻削头可以直接在0.5-6mm厚度的低碳钢板、铝合金型材上一次完成钻孔、攻丝、锁紧三个动作，比普通自攻螺钉的装配效率高出至少40%，也能避免预钻孔位偏移带来的装配错位问题。

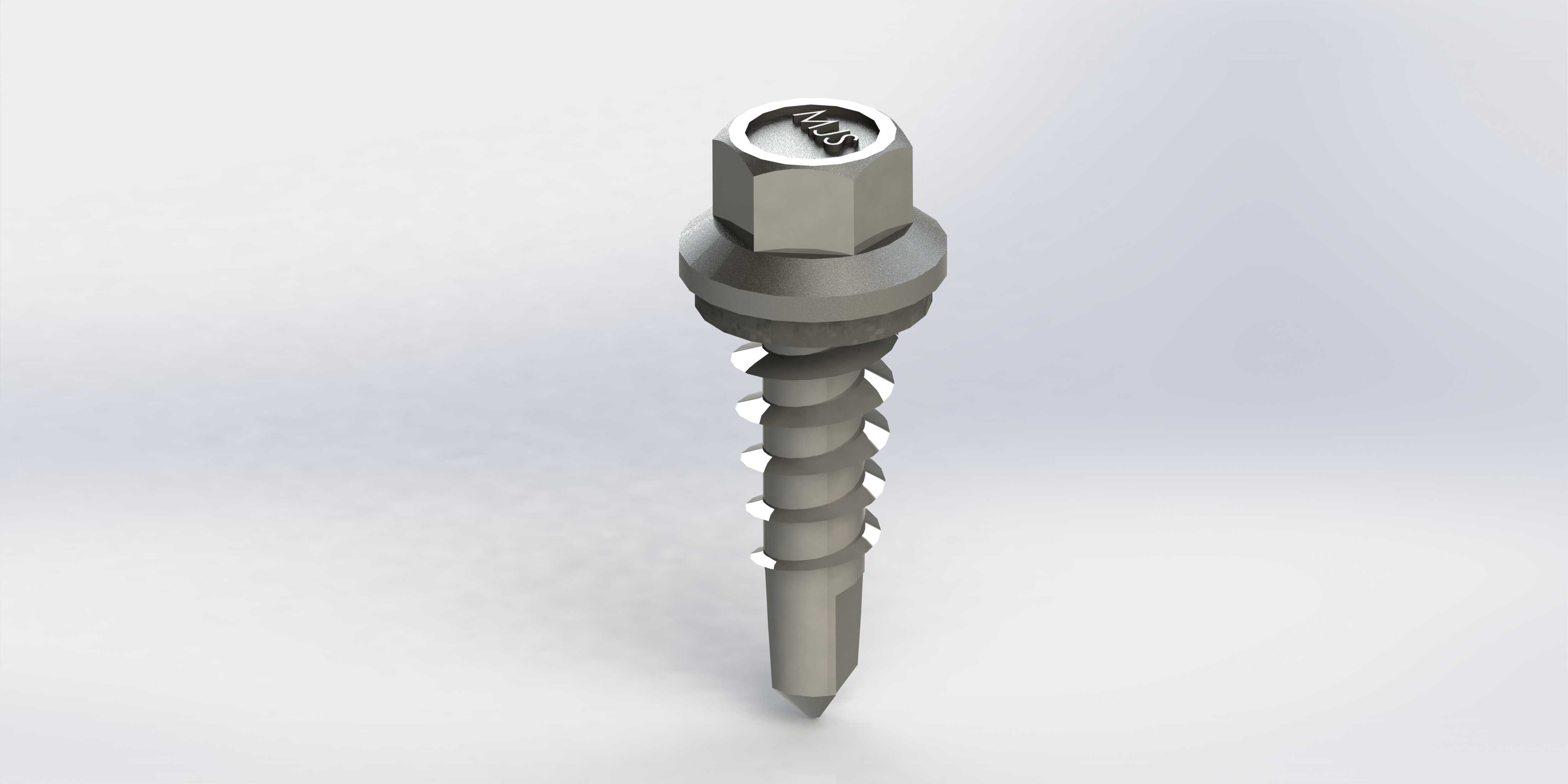

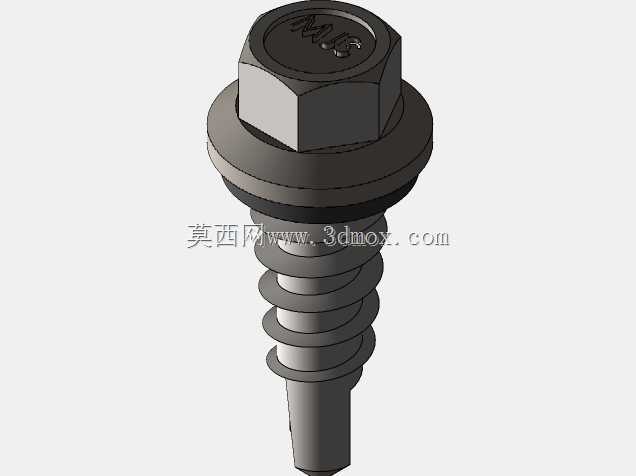

　　从结构设计逻辑来看，头部采用外六角构型，是为了适配电动套筒扳手的大扭矩输出，相比十字槽、一字槽的头型，六角头在施加较大锁紧力矩时不容易出现滑牙脱槽的问题，适合需要较高预紧力的连接场景；头部下方一体成型的法兰面，相当于自带了一个平垫圈，不用额外加装垫片就能增大螺钉头和被连接件表面的接触面积，一方面能分散锁紧时的压应力，避免较薄的钣金件被螺钉头压溃变形，另一方面法兰面下的浅齿压纹在锁紧后可以嵌入被连接件表面，起到一定的防松止退作用，在有小幅振动的设备外壳、围护结构上使用时，能降低螺钉自行松动脱落的概率。

　　螺杆部分的螺纹采用大螺距三角自攻螺纹，牙型角经过优化，在钻削头钻透基材后，螺纹可以快速在钻削出的孔壁上挤压出匹配的内螺纹，牙尖的硬度经过表面渗碳处理后达到HV550以上，足够在普通低碳钢、铝合金、彩涂板这类常见基材上顺利攻丝，不会出现牙型崩损的问题；螺纹收尾处和钻削头之间有一段光滑的过渡颈，能避免螺纹在钻削还没完成时提前接触基材，导致钻削阻力陡增、螺钉卡死的问题。尾部的钻削头是整个螺钉的核心功能段，采用双刃钻尖构型，排屑槽的角度经过反复调整，钻削时产生的金属切屑可以顺着排屑槽顺利排出，不会在孔底堆积导致钻削温度过高，钻尖的顶角设计为118度，和普通高速钢麻花钻的标准钻尖角一致，钻削时的轴向阻力小，定位准确，不会在光滑的钣金表面出现滑移跑偏的问题。

　　从安装边界来看，这款螺钉的总长度覆盖常用的19mm到125mm区间，对应可以锁紧的叠层总厚度范围在3mm到100mm之间，六角头对边尺寸符合标准紧固件的尺寸公差，和市面上常规的电动扳手套筒完全适配，不需要定制专用工具；法兰面的外径比同规格普通六角螺钉的头部外径大30%左右，在固定彩钢瓦、薄铝板这类软质或薄壁基材时，压接面积足够，不会出现压穿基材的问题。设计时还特意控制了钻削头的长度，保证钻尖钻透最下层被连接件后，露出的长度刚好能让完整的螺纹啮合3个牙距以上，既保证连接强度足够，又不会因为螺钉伸出过长干涉其他内部构件，在电气柜装配、汽车内饰钣金固定这类对内部净空有要求的场景里，不用额外计算伸出长度，按叠层厚度选对应长度规格的螺钉就能满足安装要求。

　　在实际选型使用时，要注意被连接件的材质硬度，如果是连接不锈钢板或者厚度超过6mm的普通钢板，就不适合选用这类自钻螺钉，因为钻削头的硬度不足以钻透高硬度基材，会出现钻尖烧损、螺钉断裂的问题；在户外使用的场景下，螺钉表面通常会做达克罗或者镀锌钝化处理，能满足常规户外环境的防锈要求，不需要额外做防腐处理。建模的时候要注意各个段的同轴度公差，六角头、法兰面、螺杆、钻尖的同轴度要控制在0.1mm以内，不然高速钻削时会出现摆动，导致钻孔扩大、锁紧后螺钉歪斜的问题；螺纹的牙型公差要符合自攻螺钉的标准要求，牙距误差太大会导致攻丝时阻力过大，或者锁紧后啮合间隙过大，连接强度不足。
