采矿作业接地棒快速拔除牵引工具

　　在煤矿井下及露天采矿的电气作业场景中，土壤电阻测试是接地系统验收、日常运维的核心环节，测试完成后，打入地层的电气接地棒往往因土层挤压、锈蚀卡滞难以拔出，传统采用撬棍别、手锤震的作业方式不仅效率低下，还容易造成接地棒弯折报废，甚至因操作不当引发磕碰工伤，这款牵引工具正是针对这一现场痛点开发的专用作业器具。

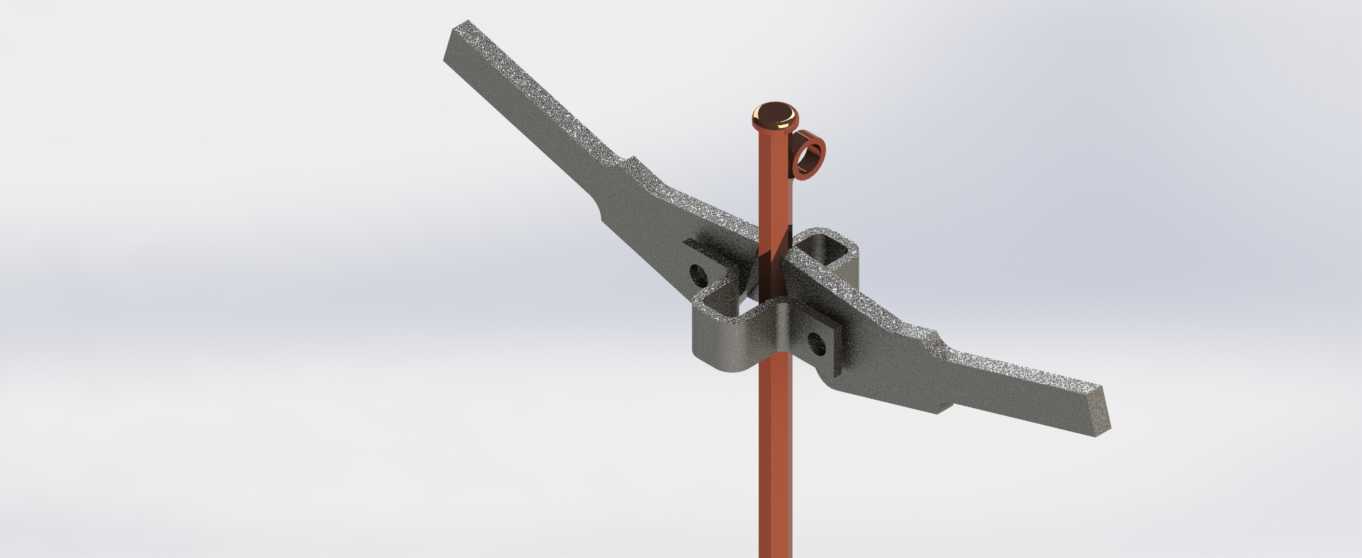

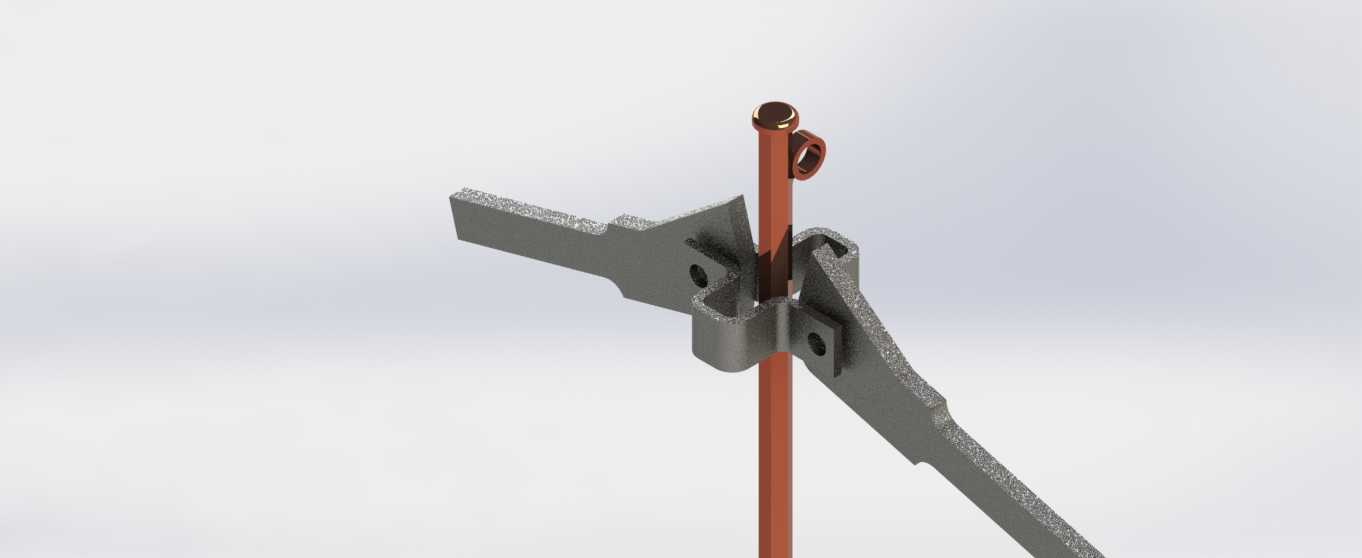

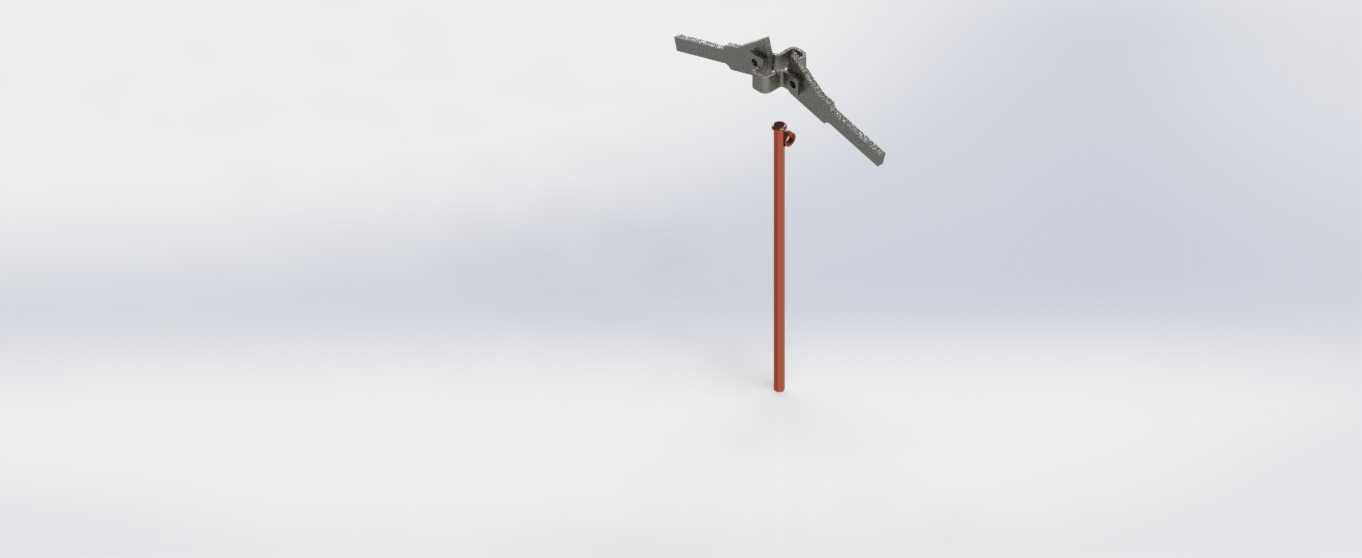

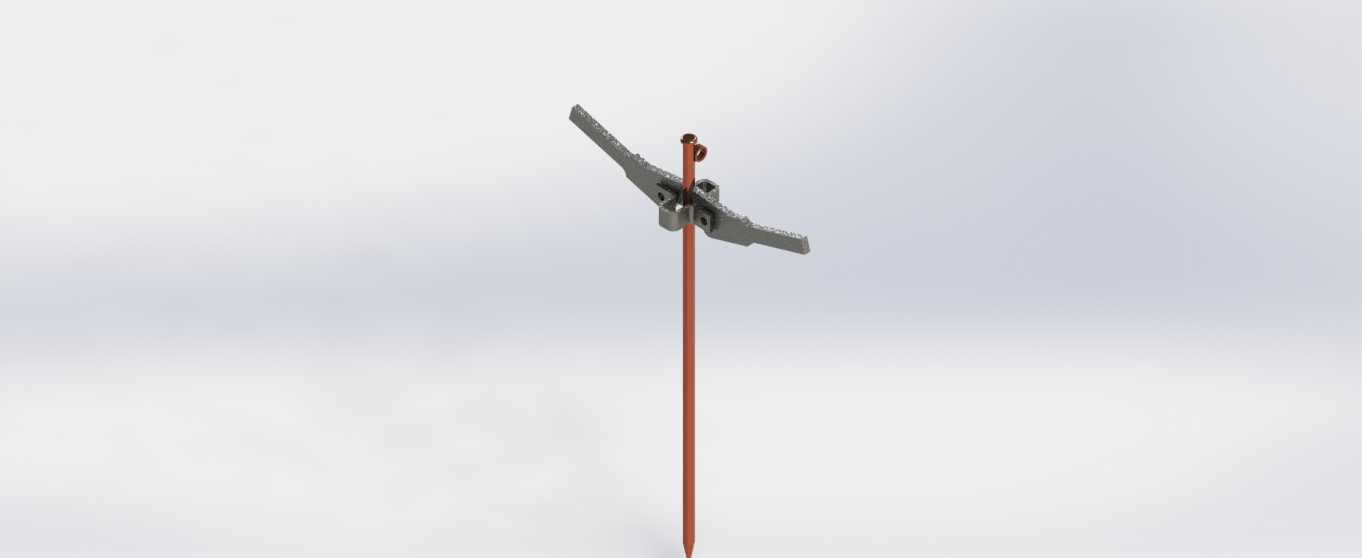

　　从功能实现逻辑来看，该工具采用双侧对称杠杆臂配合中心抱卡的结构形式，作业时先将中心的红铜色导杆对准接地棒顶端，调整两侧金属卡爪的开合角度，让卡爪内侧的卡槽牢牢卡住接地棒的棒身，此时双侧向外延伸的杠杆臂形成力臂放大结构，操作人员只需向下按压杠杆臂末端，就能通过杠杆力矩将垂直向上的牵引力作用在接地棒上，无需额外敲击或撬动，单人次即可完成接地棒的拔除作业，相比传统作业方式效率提升3倍以上，同时能避免接地棒受侧向力出现弯折变形，可重复利用率提升近六成。

　　设计过程中充分考虑了采矿现场的复杂工况，主体受力结构采用铸钢一体成型，卡爪与接地棒接触的卡槽位置做了圆弧过渡处理，适配直径12mm至20mm的常规接地棒，不会在棒身留下明显压痕；中心导杆采用耐磨铜合金材质，既保证了导向过程的顺滑度，也避免了铁质导杆与接地棒碰撞产生火花，满足煤矿井下防爆作业的安全要求。双侧杠杆臂的长度经过反复校核，单臂有效作业长度为280mm，操作人员站立状态下即可自然发力，无需弯腰蹲伏，适配井下狭窄巷道、露天采场边坡等不同作业空间的操作需求。

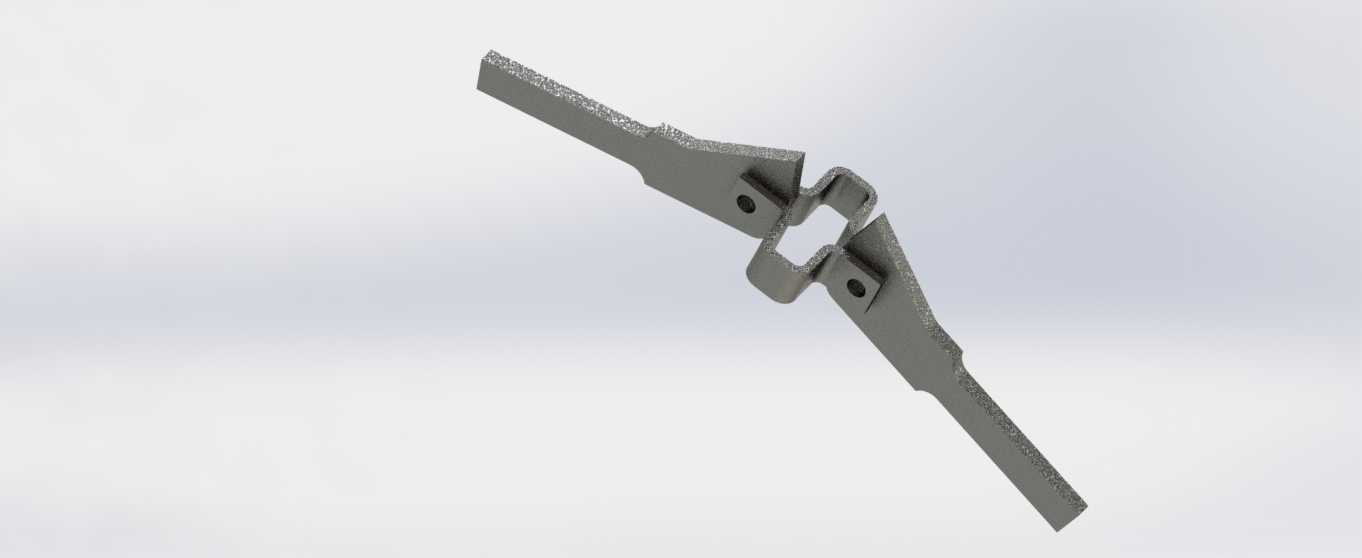

　　安装与使用边界方面，该工具无需额外固定在地面或其他设备上，作业时仅需保证卡爪与接地棒的卡接深度不小于15mm，即可承受最大12kN的垂直牵引力，适配黏土、砂质土、风化岩等不同地质条件下的接地棒拔除作业；工具整体重量控制在2.1kg，单人可手持携带，不会增加井下作业人员的负重负担；卡爪与中心主体采用铰接连接，非作业状态下可将杠杆臂向内收拢，整体收纳尺寸不超过300mm×80mm×60mm，可直接放入电工工具包内携带。

　　从结构细节来看，卡爪内侧设计有防滑齿纹，在潮湿土层作业时，即使接地棒表面沾有泥水，也能保证卡接不打滑；中心导杆顶端设置有挂环，在拔除埋深较深、卡滞力较大的接地棒时，可在挂环位置加装辅助拉绳，两人配合完成作业，拓展了工具的适用场景。杠杆臂的末端做了圆弧包边处理，没有尖锐棱角，避免作业过程中剐蹭操作人员的衣物或皮肤，符合矿用作业工具的安全设计规范。

　　不同于通用的拔取工具，该牵引器的受力点完全作用在接地棒的轴向方向，拔除过程中不会让接地棒受到侧向弯矩，从根源上避免了棒身弯折、断裂的问题，对于长度1m至2.5m的常规接地棒都能顺利拔除，不需要在作业前开挖接地棒周边的土层，大幅减少了土壤电阻测试后的收尾工作量。在露天采矿场的边坡接地测试作业中，该工具还能适配倾斜的接地棒角度，铰接结构可自适应调整卡爪的角度，保证牵引力始终与接地棒轴线重合，不会出现卡爪滑脱的情况。
