砖砌结构小型蒸馏酿造装置结构设计

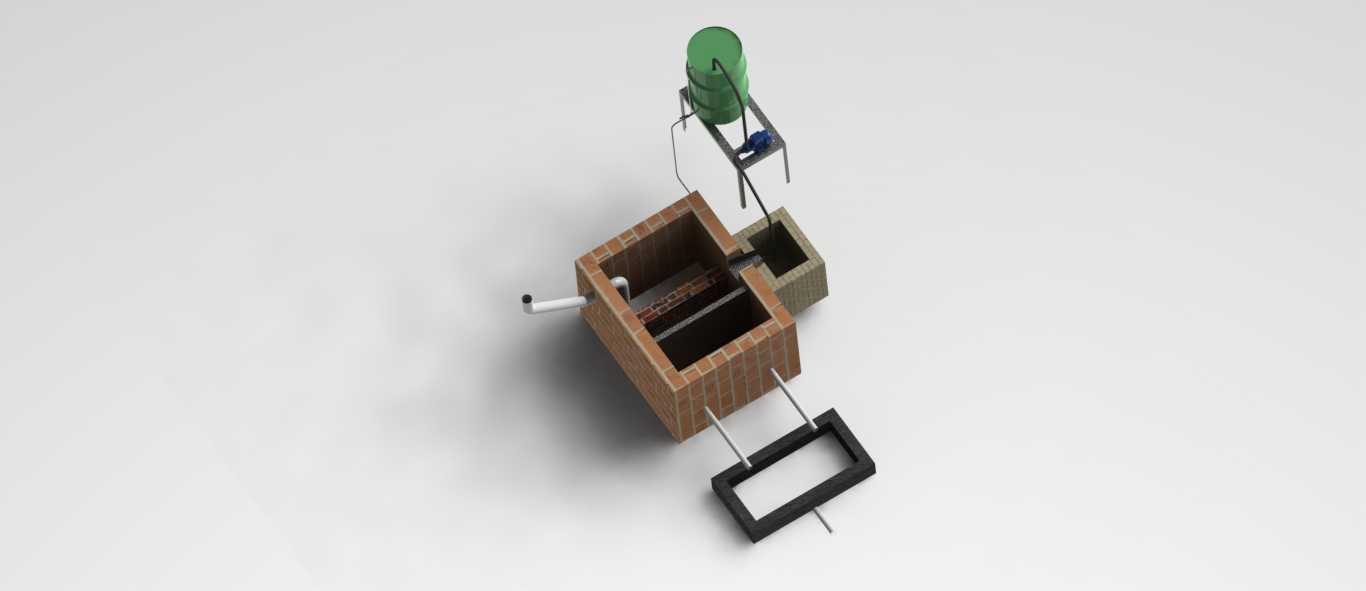

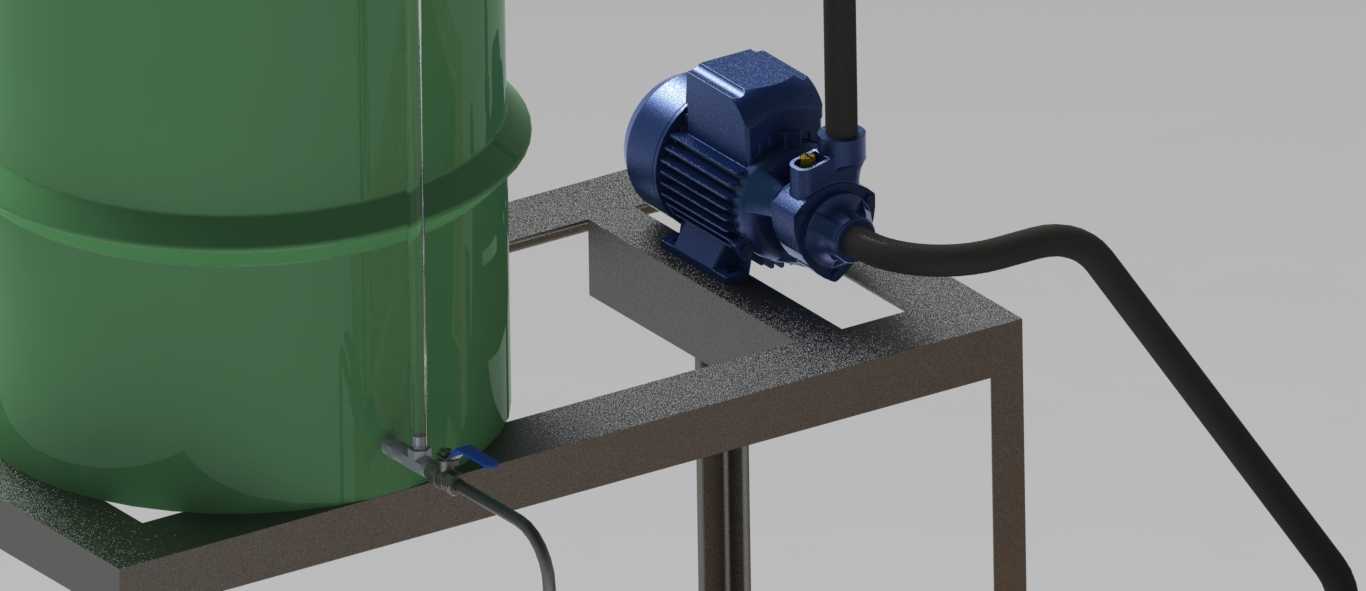

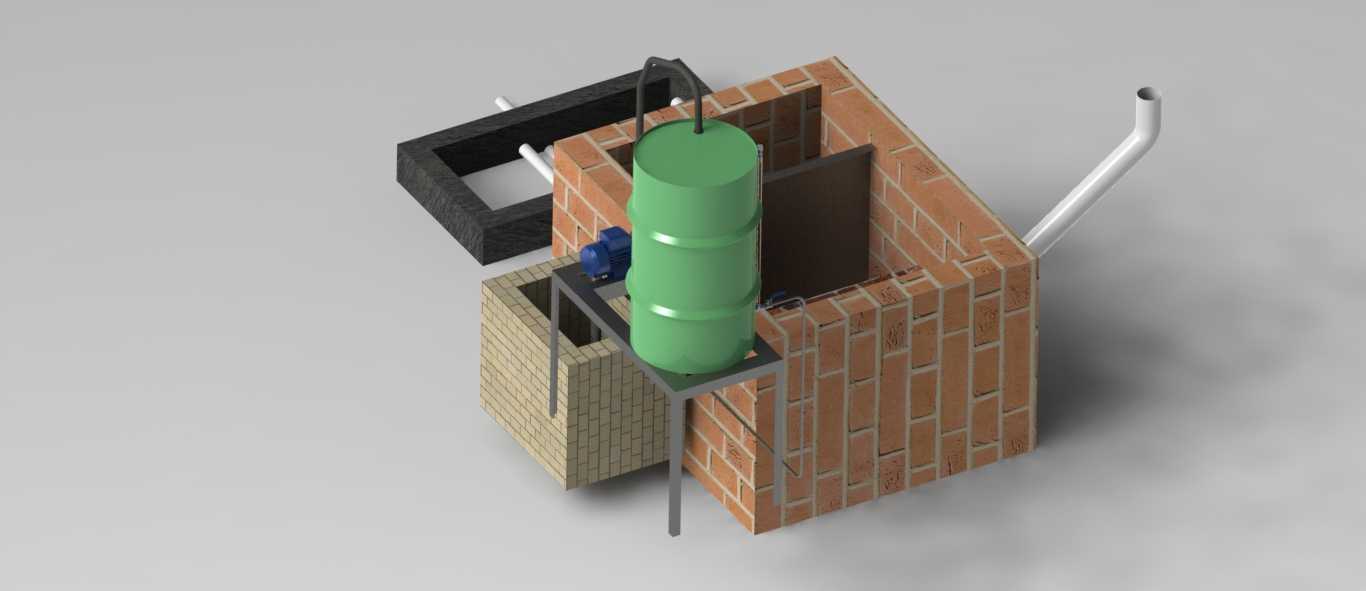

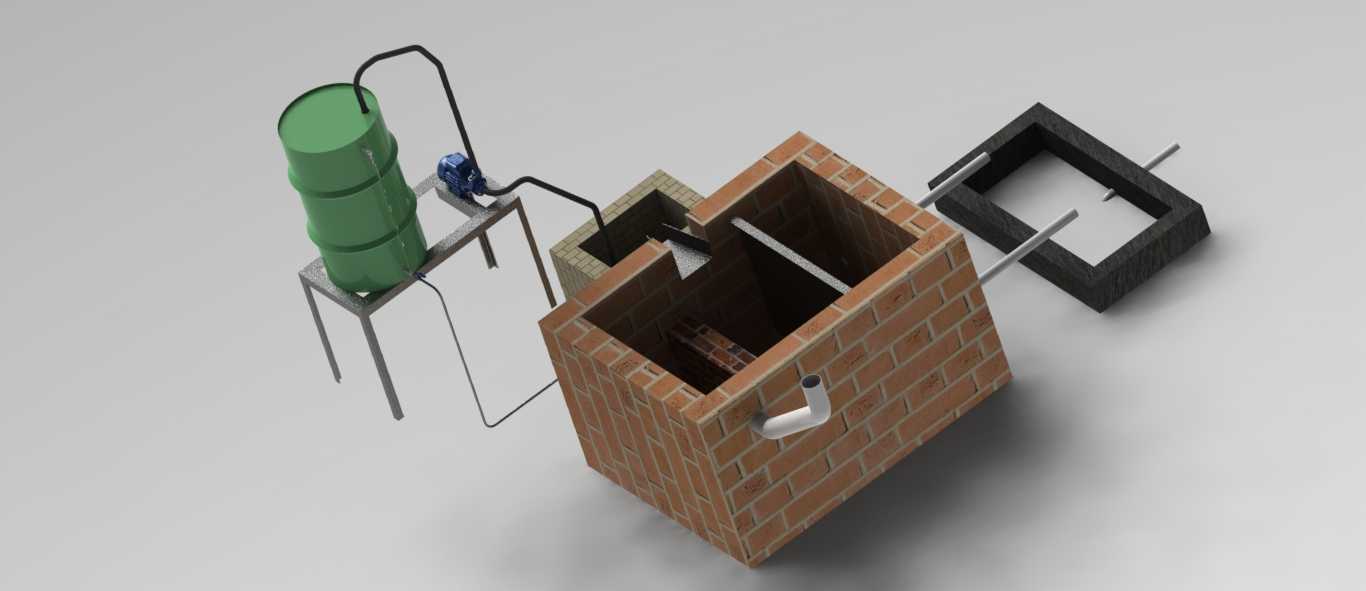

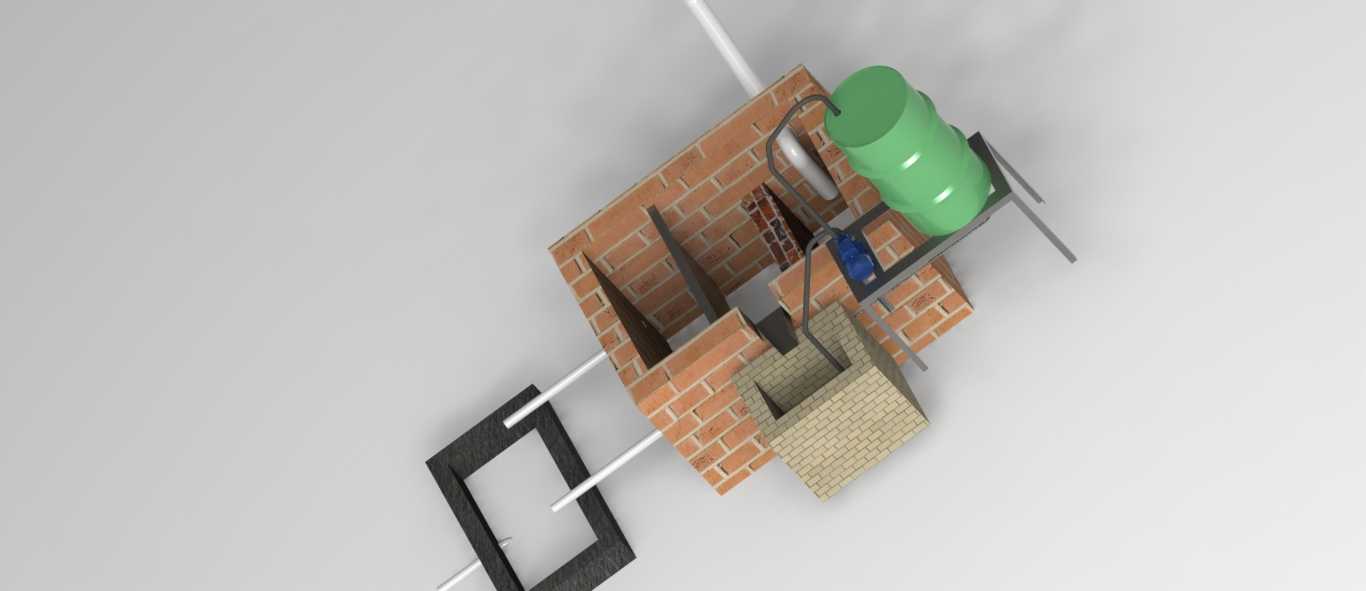

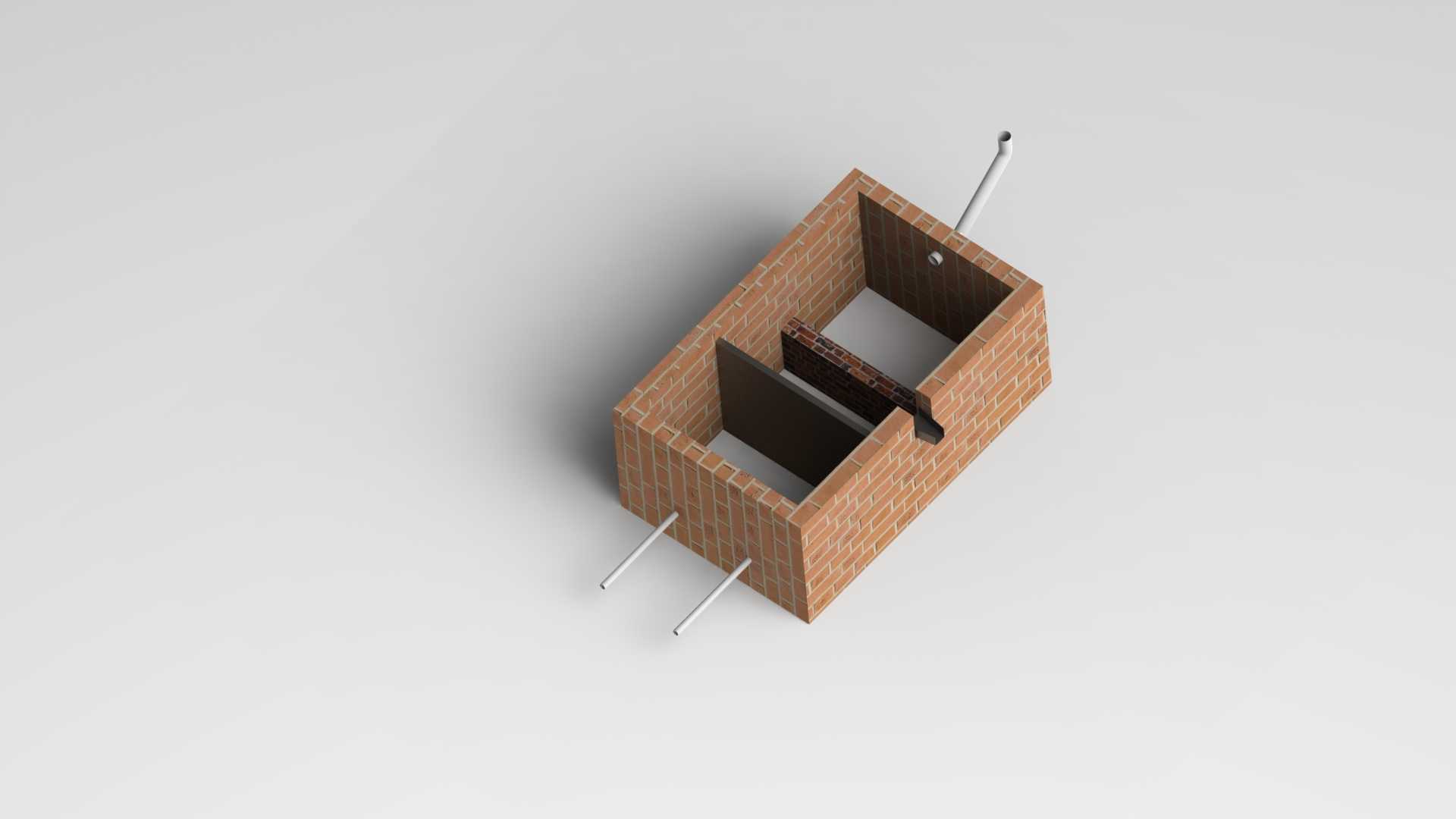

　　这套装置的结构设计围绕小型作坊式蒸馏酿造场景展开，核心适配自酿果酒、谷物蒸馏酒的小规模生产需求，整体采用砖砌炉体搭配立式罐体的组合形式，在兼顾热效率的同时，大幅降低了设备的搭建成本与维护难度。从实际应用场景来看，这类装置多部署于乡村作坊、小型特色酒品生产场地，不需要复杂的厂房配套，普通民用建筑内即可完成安装，炉体采用红砖砌筑的空腔结构，炉膛区域预留了足够的燃料堆放与燃烧空间，侧面的进风口可根据燃烧需求调整开度，控制炉膛内的供氧强度，进而调节加热功率，适配不同蒸馏阶段的温度要求。立式蒸馏罐体通过金属支架架设在炉膛正上方，支架采用方管焊接成型，四个支脚直接落地固定，避开炉体高温区域的同时，保证罐体安装的垂直度，

　　避免蒸馏过程中出现料液倾斜、局部干烧的问题，罐体顶部预留了投料与检修口，侧面设置的出料管路直接延伸至炉体外侧，搭配弯折的金属管道将蒸馏产出的蒸汽导向冷凝区域，管路的弯折角度经过反复校核，既保证蒸汽流通的顺畅性，又能通过管路的自然散热完成初步冷凝，减少后续冷凝单元的负载。炉体侧面额外砌筑了独立的储料空腔，可提前堆放待蒸馏的原料，利用炉体的余热对原料进行预热，缩短蒸馏批次之间的升温等待时间，提升整体生产效率，空腔外侧采用耐火砖做隔热层，避免表面温度过高造成操作人员烫伤，同时减少不必要的热量散失。设计过程中优先考虑了现场搭建的便捷性，所有金属构件均采用常规型材加工，不需要定制特殊规格的零部件，砖砌部分的尺寸模数完全匹配标准红砖的砌筑尺寸，

　　施工人员不需要额外切割砖块即可完成炉体搭建，大幅降低了现场施工的难度与工时。安装边界方面，整套装置的占地尺寸控制在两平方米以内，高度不超过两米，不需要预留大型吊装设备的作业空间，两到三名操作人员即可完成组装与调试，炉体底部做了简单的水泥硬化处理即可满足承重要求，不需要额外做设备基础。功能设计上，整套装置没有集成复杂的电控元件，所有操作均通过手动阀门与风门完成，适配操作人员文化水平不高的乡村作坊使用场景，故障率极低，日常维护仅需要定期检查管路的密封情况、清理炉膛内的燃烧积灰即可，罐体与支架之间采用可拆卸的螺栓连接，需要检修或更换罐体时，仅需要拆卸固定螺栓即可将罐体整体吊出，不需要破坏砖砌炉体结构。蒸馏过程中，

　　炉膛内燃烧产生的热量直接作用于罐体底部，砖砌炉体的蓄热特性可以让罐体内的料液升温过程更加平缓，避免出现局部暴沸导致的料液冲罐问题，蒸汽上升过程中经过罐体内部的简单精馏结构，完成初步的组分分离，之后通过侧面的导出管路进入后续冷凝环节，整套结构的热利用率相比普通露天加热装置提升三成以上，燃料消耗更低，非常适合小规模、低频次的蒸馏生产需求。
