立式分舱储水消防供水水塔结构

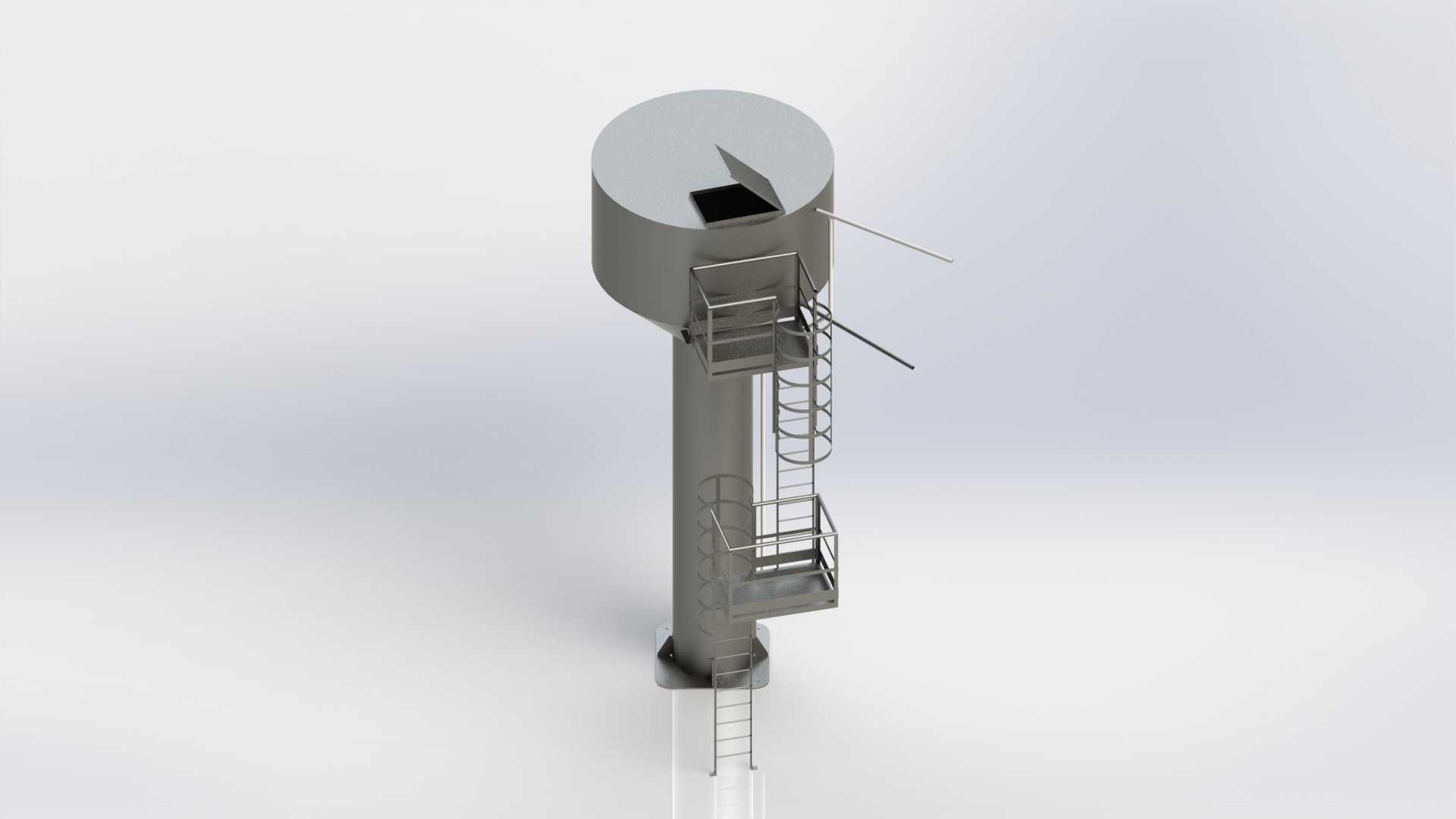

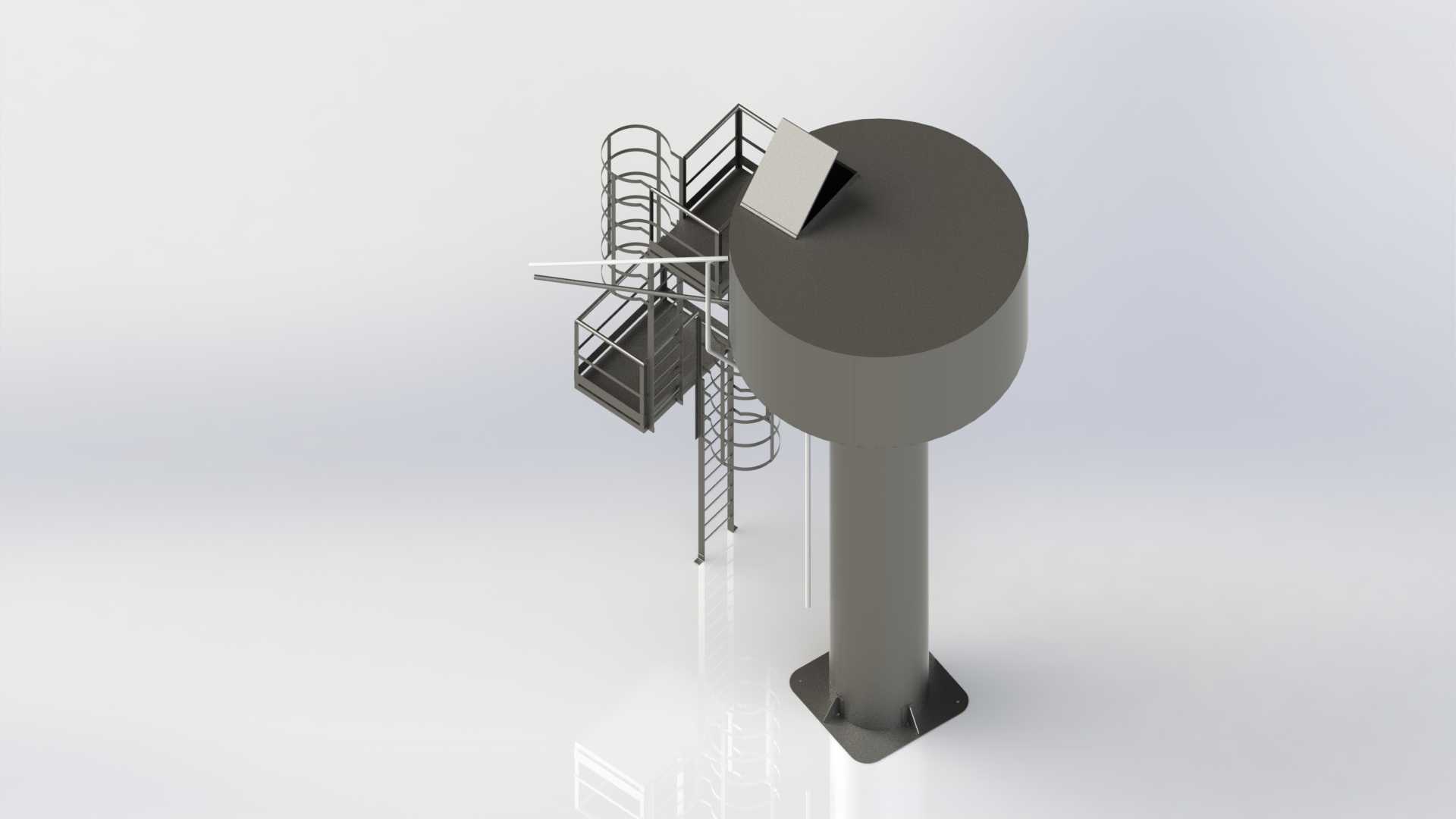

　　这套立式储水结构的设计初衷，是兼顾小型场站消防应急供水与日常民用储水的双重需求，整体采用立柱支撑顶部圆柱储舱的布局，将储水主体抬升至离地一定高度，依靠重力势能实现稳定出水，无需额外配置稳压泵组即可满足常规供水压力要求，适配无稳定市政供水覆盖的郊野站点、小型村落、零散工矿点位的使用场景。顶部储舱做了分舱隔断设计，总储水容积15000升，其中12000升容积的舱室专门存储消防应急用水，日常保持常满状态不做日常取用，剩余3000升容积的舱室作为民用日常供水储水使用，两个舱室独立设置进出水口，避免日常取水动用消防储备水量，保障应急状态下消防用水量充足。储舱顶部设置带翻盖的检修人孔，人孔尺寸满足运维人员携带工具进出的通行要求，

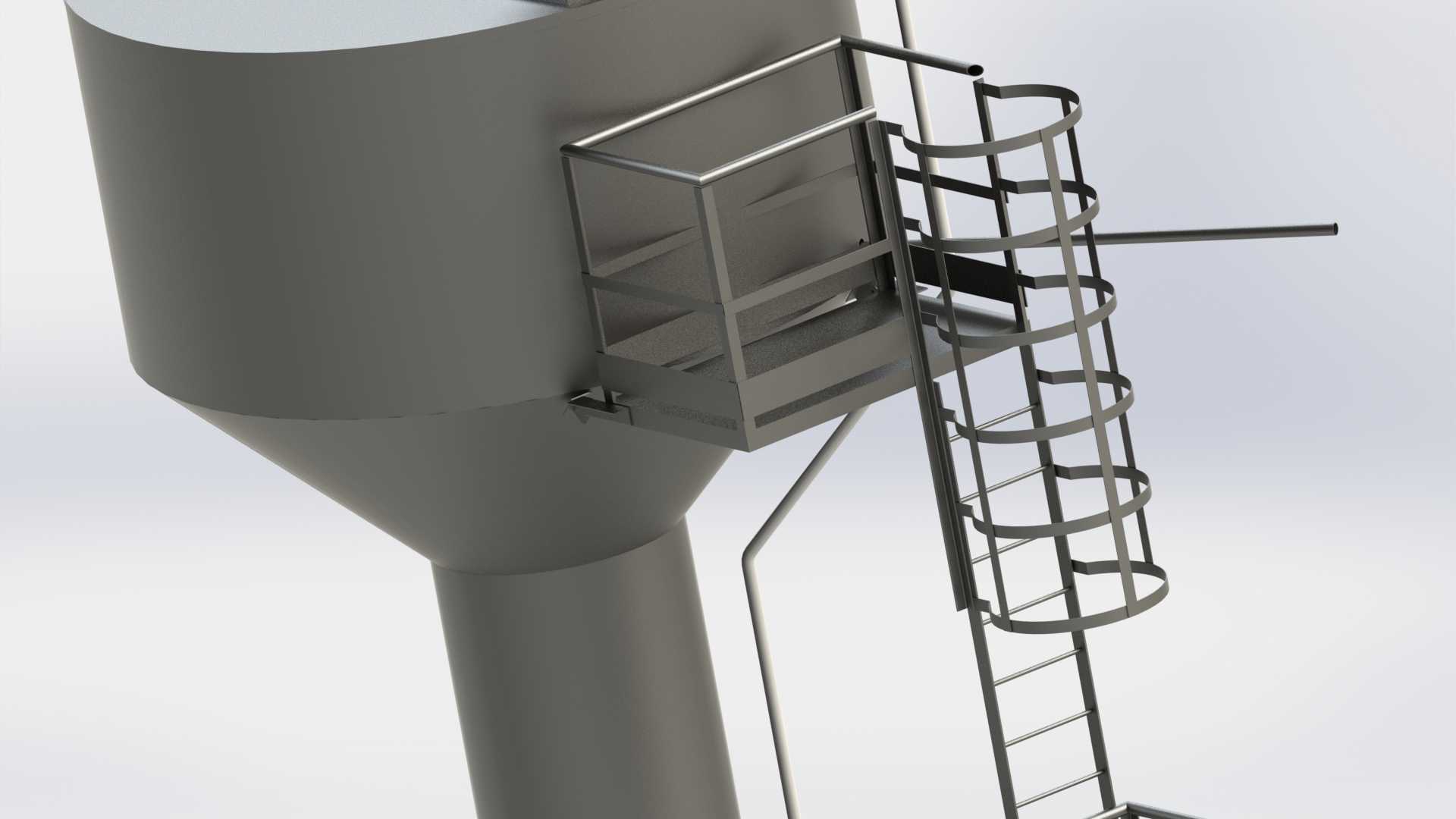

　　翻盖采用斜向导流设计，避免雨季积水沿人孔缝隙渗入舱内污染水质。从地面延伸至储舱顶部的通道做了分段设计，最下段为直爬梯，连接地面与立柱中部的第一处休息平台，中段采用护笼爬梯结构，沿立柱外壁螺旋爬升，护笼间距符合高空作业防护要求，避免人员攀爬过程中发生坠落风险，爬梯每间隔一定高度设置一处休息平台，平台周边加装防护栏杆，供运维人员中途休整，也可作为管道阀门的检修操作站位。立柱采用大直径无缝钢管结构，底部设置方形安装法兰盘，法兰盘上预留均匀分布的地脚螺栓孔，安装时需匹配现场浇筑的混凝土基础，基础预埋螺栓的位置度公差需控制在合理范围内，保障立柱安装后的垂直度偏差不超过规范允许值，避免长期满载状态下出现结构倾斜。储舱外壁设置液位计接口，

　　可就地安装玻璃管液位计或者远传液位传感器，实时监控两个舱室的水位变化，其中消防水舱设置低液位报警触发节点，当水位低于设定阈值时自动触发补水流程，保障消防储备水量始终处于合格区间。补水管道沿立柱内壁敷设，减少外部环境对管道的老化影响，每个舱室的补水管道单独设置浮球阀，到达设定高液位时自动切断补水，避免溢流浪费。出水管道同样沿立柱敷设，消防出水接口设置在地面附近的立柱侧壁，接口规格匹配常规消防水带的快速接头尺寸，民用出水接口可根据使用需求接驳分支管路，供应生活用水点位。结构设计阶段做了满载工况的受力校核，立柱的抗弯强度、储舱的环向拉应力、爬梯与平台的连接强度都预留了足够的安全系数，可适配常年有风的户外安装场景，

　　顶部储舱的外壁做了圆弧过渡处理，降低风阻对整体结构的载荷影响。人孔翻盖设置了锁止结构，非运维状态下可上锁关闭，避免无关人员攀爬进入储舱引发安全事故，也防止杂物落入舱内污染水质。爬梯的踏步采用防滑花纹钢板制作，踏步间距符合人体工程学要求，长时间攀爬不易产生疲劳感，护笼的竖向栏杆间距满足防护要求，不会出现人员从间隙滑脱的风险。
