工业设备用分叉式导流兜帽结构

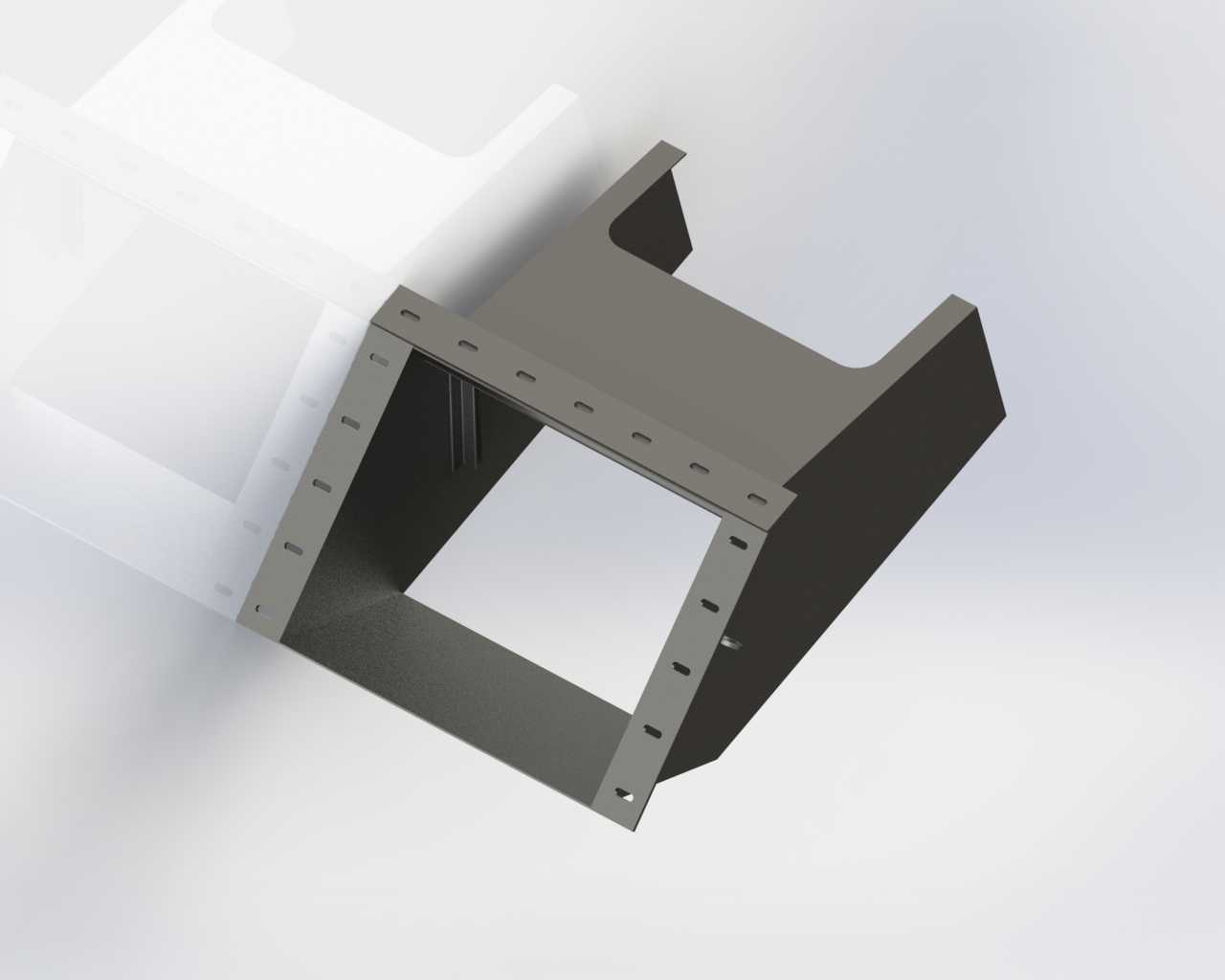

　　这类分叉式兜帽结构多应用在工业产线的废屑排导、流体分流场景中，常见于机床加工区的切屑导流、动力单元的废热气排导、除尘系统的分支汇流位置，核心作用是承接上方开口落下的物料或流体，通过分叉的双斜向通道将介质导向两个预设的排出口位置，避免介质散落飞溅到设备周边的作业区域。从结构设计来看，顶部采用带法兰边的矩形开口设计，法兰边上均匀排布的安装孔用于和上方设备的出料口端面贴合锁紧，安装时需要保证法兰端面的平面度公差控制在0.2mm以内，配合密封垫使用可以避免介质从连接缝隙渗漏。法兰边下方的矩形承接腔做了向内的折边加强，避免长期承接物料冲击出现钣金变形，承接腔的深度根据上方出料口的落料落差设计，保证介质落下时不会从腔体内溅出。

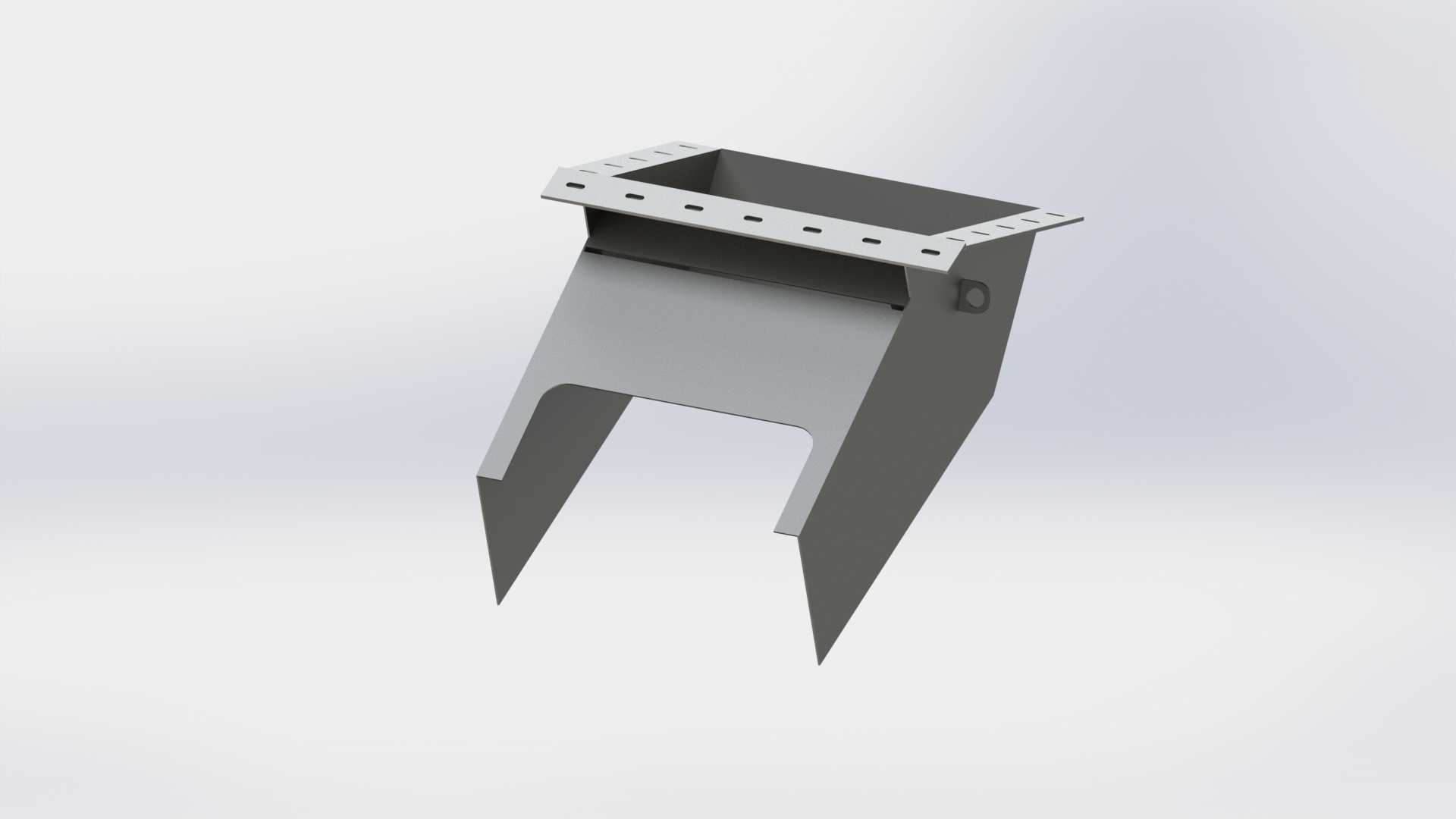

　　下部的分叉结构做了对称的斜向导流面，两个导流通道的倾斜角度设置为62度，这个角度是针对金属切屑、含尘气流这类常见介质的安息角设计的，保证固态物料可以依靠自重沿导流面顺滑下滑，不会在通道内部出现积料堵料的问题。两个分叉支脚的末端做了收窄的切口设计，切口位置可以对接下方的排料管道或者收集料斗，支脚外侧预留的小凸台结构用于安装固定拉筋，当兜帽整体安装跨度较大时，通过拉筋和周边设备机架连接，可以降低结构的振动幅度，避免长期受物料冲击出现焊缝开裂的问题。建模过程中需要重点关注几个折弯位置的工艺性，顶部法兰边的折弯采用90度直角折弯，折弯内R角根据板材厚度设置为0.8倍板厚，避免折弯处出现应力集中开裂；分叉位置的斜向拼接焊缝需要做满焊处理，

　　焊接后打磨平整保证导流面的顺滑度，不能有凸起的焊瘤阻碍介质流动。安装边界方面，顶部法兰的安装孔位间距需要和上方对接设备的出料口孔位完全匹配，两个支脚末端的中心距需要和下方对接管路的中心距保持一致，安装时整体的垂直度偏差不能超过1mm，否则会导致介质流向偏移，出现单侧通道积料的问题。实际应用中，这类结构多采用2mm厚的冷轧钢板折弯焊接成型，表面做喷塑处理提升耐磨和防锈性能，如果应用在有腐蚀性介质的场景，也可以更换为304不锈钢板材加工，对应的折弯R角和焊接工艺需要根据不锈钢材料的特性做对应调整。结构设计时没有设置多余的加强筋，依靠钣金折弯的折边结构实现整体刚性，在保证结构强度的前提下尽可能降低整体重量，方便现场安装拆卸，

　　后期维护时只需要拆开顶部法兰的连接螺栓就可以整体取下，清理通道内部的积料非常方便。针对不同的排导流量需求，可以在保持分叉角度不变的前提下，等比例缩放整体的尺寸参数，调整顶部承接腔的容积和支脚通道的截面大小，适配不同的设备排导需求，不需要重新调整整体的结构逻辑，可以大幅缩短同系列产品的设计周期。
