快动式螺杆压紧夹持工装结构

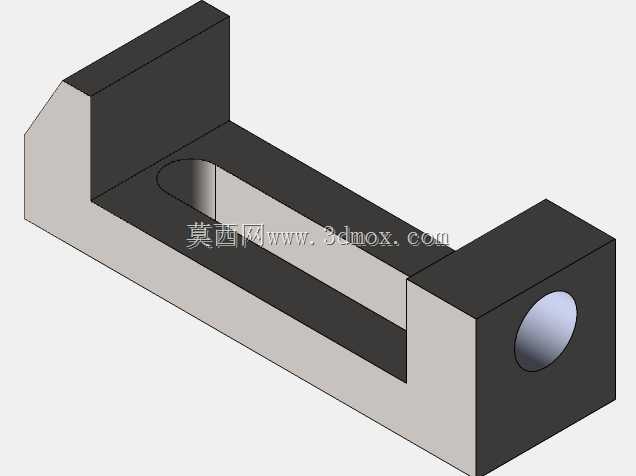

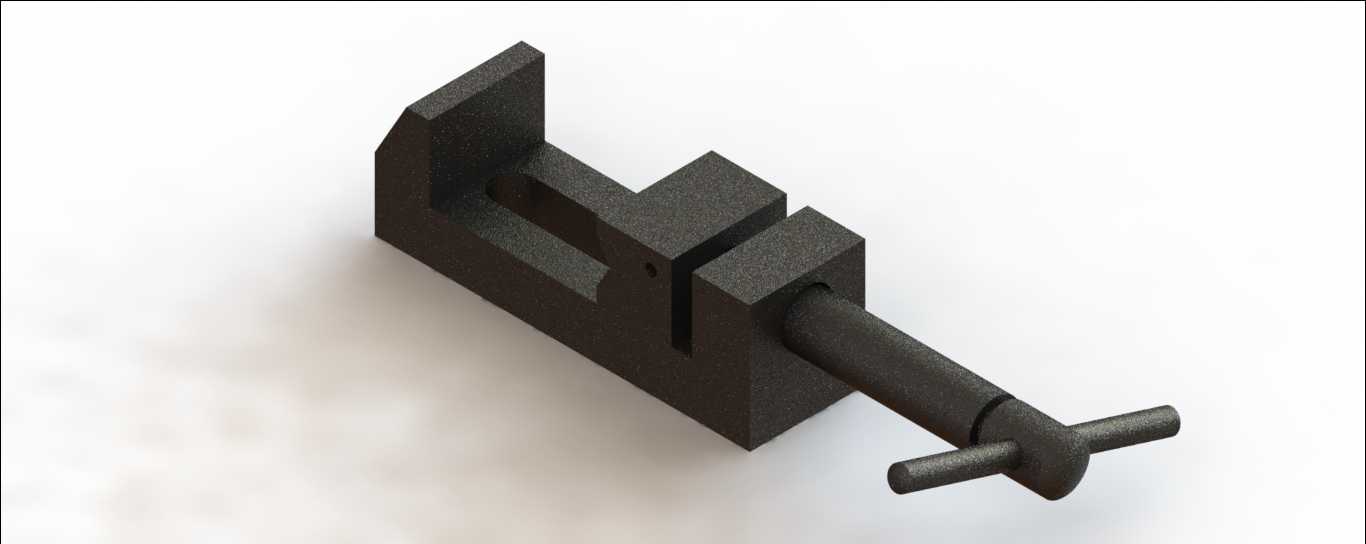

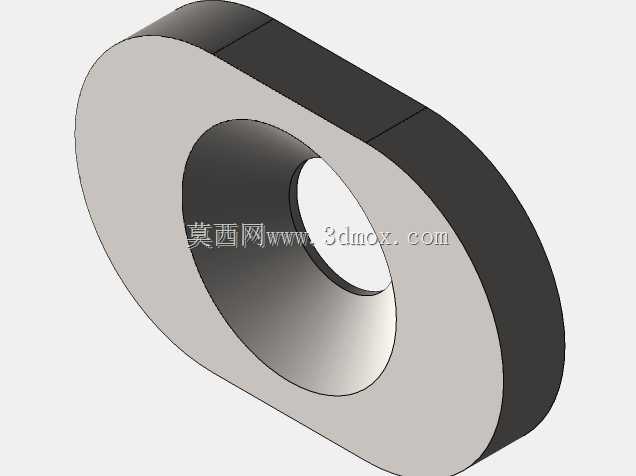

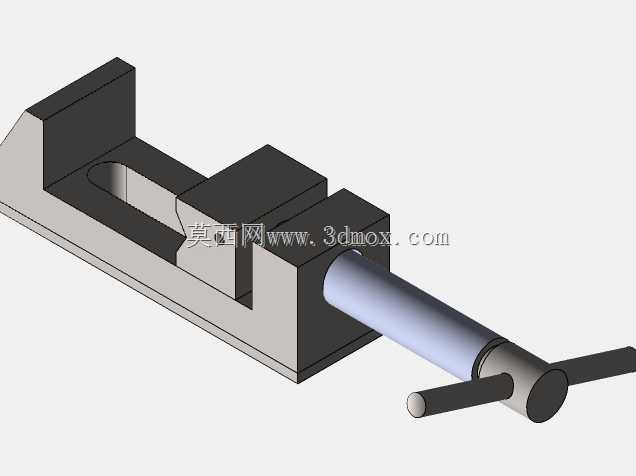

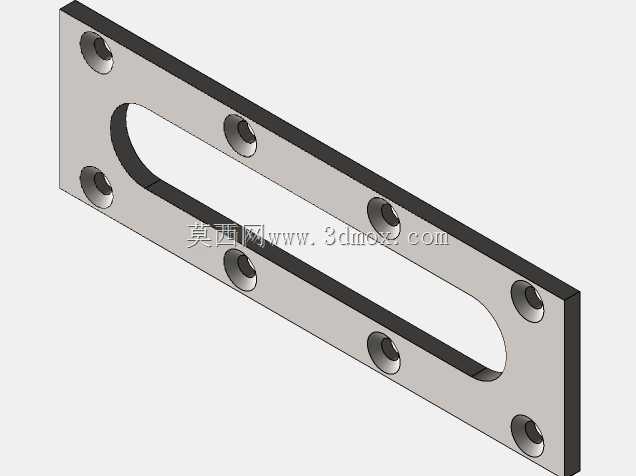

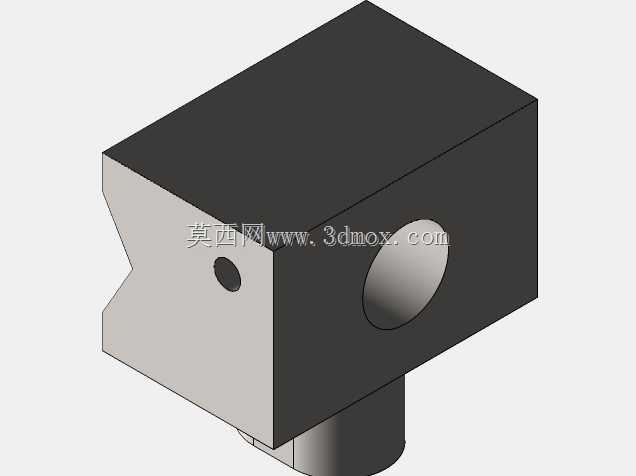

　　该夹持结构属于小型手动压紧类工装，常见于精密装配工位、小件铣削加工工位、线路板焊接定位工位等需要快速固定小型工件的场景，区别于普通台虎钳的大行程大夹持力设计，这类结构更侧重快速开合、小范围精准压紧，适配厚度差异不大的批量小件装夹需求。从功能特性来看，结构采用固定钳身与活动压块配合的形式，T型转动手柄连接传动螺杆，转动手柄时螺杆带动活动压块沿钳身导向槽做直线进给，实现对工件的夹紧与松开；钳身的导向槽采用矩形截面设计，配合间隙控制在0.02-0.05mm区间，既保证活动压块进给无卡滞，也避免压块出现俯仰偏摆导致夹持面贴合度不足。设计思路上优先考虑操作效率，螺杆采用大导程非标准梯形螺纹，导程设置为6mm，相比普通台虎钳3mm导程的螺纹，

　　相同转动角度下活动压块的进给距离提升一倍，能够在空行程阶段快速靠近工件，减少无效操作时间；钳身的夹持面做了直角定位凸台设计，工件放置时可直接靠紧凸台实现X、Y两个方向的定位，无需额外找正，适配批量小件的快速装夹需求。外形尺寸方面，整体结构长度控制在120mm左右，钳身主体宽度为32mm，高度为45mm，活动压块的最大行程为25mm，最大可夹持厚度22mm的工件，整体占用安装空间较小，可通过钳身底部的两个M5安装孔直接固定在工作台面、专用治具板或者小型设备的操作平台上，安装边界要求固定面平面度不大于0.1mm，安装时需保证钳身导向方向与工件进给方向垂直，避免装夹后工件出现位置偏移。结构的受力设计经过校核，当手柄施加15N的转动力时，

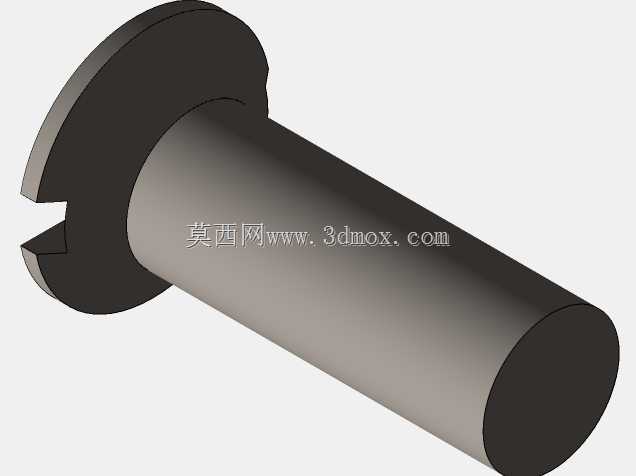

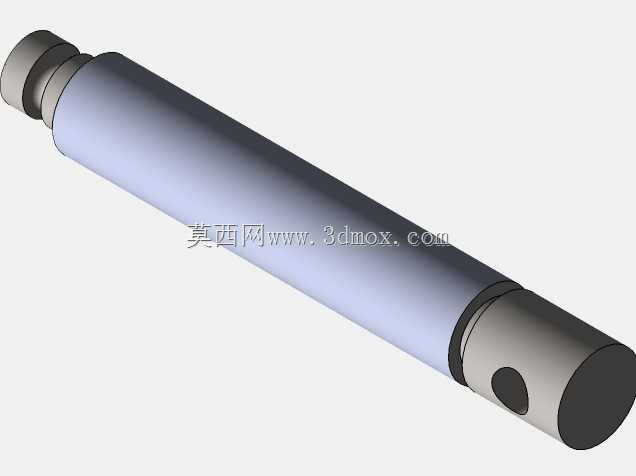

　　夹持面可产生约800N的压紧力，足够满足小型铝件、塑料件、线路板等低强度工件的装夹需求，不会出现装夹松动导致的工件移位，同时也不会因为压紧力过大造成薄壁工件变形；钳身与活动压块均采用45号钢材质，表面做发黑处理提升防锈能力，传动螺杆采用40Cr材质调质处理，螺纹表面硬度达到HRC28-32，长期使用不会出现螺纹磨损导致的进给间隙过大问题。在实际应用中，这类小型夹持工装常搭配定位销、挡块等附件使用，针对特定形状的工件可更换活动压块的夹持端面，比如更换为V型面可夹持圆柱类小轴件，更换为软质橡胶垫端面可夹持表面易划伤的塑料件、印刷电路板等，拓展性较强；相比气动、液压类夹持工装，该结构无需外接动力源，纯手动操作即可完成装夹，适合无气源、

　　无电源的野外维修工位、小型手工作坊工位，或者作为大型自动化设备上的辅助定位机构使用，维护成本极低，仅需定期在螺杆与导向槽位置涂抹少量润滑脂即可保证长期顺畅运行。结构的细节设计上，手柄采用T型穿杆式结构，两端做滚花处理，转动时不易打滑，手柄与螺杆的连接采用活动铰接形式，可根据操作空间调整手柄的转动角度，在狭小空间内也能完成夹紧操作；钳身的直角定位凸台做了0.2mm的倒角处理，避免工件放置时被凸台锐边划伤，同时也能引导工件快速滑入定位位置，减少装夹对位时间。
