手动杠杆式压合工装结构设计

　　该结构为手动杠杆驱动的小型压合作业工装，主要面向小批量零部件装配、试样压装、小尺寸零件过盈配合压入等轻载压合作业场景，常见于电子元器件引脚压装、小型塑胶件铆合、小直径销钉压入、薄型零件冲点定位等工位，适配多品种小批量的柔性生产需求，无需外接动力源即可完成作业，适合装配线旁临时补装、实验室试样制备、维修工位零散压合作业使用。

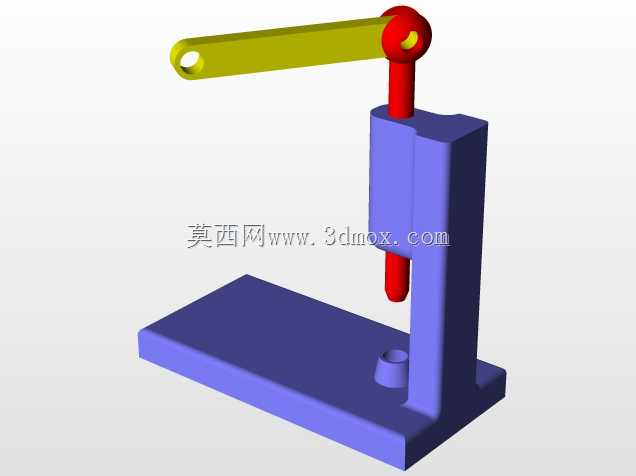

　　整体采用立式悬臂布局，底部为整块矩形安装基座，基座上预留压装工位定位凹台，可根据待压装零件外形更换适配的定位嵌套，基座底部可通过螺栓固定在工作台面，也可加装减震垫直接放置在防静电工作台面上使用，整体安装边界宽度不超过200mm，纵深不超过180mm，占用工作台面积极小，可灵活布置在各类装配工位旁。立柱部分采用一体式L型支撑结构，与基座通过止口定位后螺栓锁紧，保证立柱与基座的垂直度公差控制在0.05mm以内，避免压头下行过程中出现偏载导致零件压歪、压头磨损的问题。

　　施压执行部分采用杠杆增力结构，长条形杠杆手柄通过铰接销轴与立柱顶端的支撑座连接，铰接点处镶嵌自润滑铜套，降低反复扳动过程中的磨损量，杠杆末端连接垂直布置的压杆，压杆与立柱内部的导向孔采用间隙配合，配合间隙控制在0.02-0.03mm之间，保证压杆上下运动的直线度，压杆下端可根据作业需求更换不同形状的压头，适配平压、点压、环压等不同压合需求。扳动手柄时，通过杠杆比放大操作人员的手部施力，在压头端可获得最高500N的压合力，满足绝大多数小型零件的压装力需求，手柄末端做圆弧滚花处理，提升握持摩擦力，避免操作过程中打滑。

　　设计过程中优先考虑操作的便捷性与维护性，所有铰接部位均采用可拆卸销轴连接，磨损后可快速更换铜套与销轴，无需整体报废结构；压杆与导向孔之间预留润滑脂注油通道，定期加注润滑脂即可保证运动顺畅，避免卡滞。压头下行行程设置有限位结构，通过调整立柱侧面的限位螺钉位置，可控制压头的最大下行距离，避免压合行程过大压伤待加工零件，限位螺钉采用细牙螺纹，调整精度可达0.1mm，适配不同压合深度的作业需求。基座上的定位凹台与压杆保持同轴度，同轴度公差控制在0.03mm以内，保证压装过程中压力垂直作用在零件中心，避免偏载导致的零件变形、压装错位问题。

　　在实际使用场景中，该工装可快速更换不同的定位夹具与压头，切换压装产品的时间不超过2分钟，适配多品种小批量的生产模式，相比气动压装设备无需布置气管气源，相比液压压装设备无漏油风险，整体结构简单可靠，故障率极低，适合无压缩空气气源的维修车间、实验室、小型装配作坊使用。结构受力经过校核，在最大压合力工况下，立柱的变形量不超过0.02mm，基座的变形量不超过0.01mm，保证压装精度的稳定性，长期反复使用不会出现结构变形导致的精度衰减问题。操作过程中操作人员仅需单手下压手柄即可完成压合作业，另一只手可用于取放零件，操作动作简单，新员工无需长时间培训即可上手作业，有效降低工位操作门槛。
