工业检测用栅式传感元件结构设计

　　在工业自动化检测场景里，这类栅式传感结构的应用覆盖了位移测量、位置校验、转速采集等多个环节，不管是流水线工件定位、机床进给量反馈，还是自动化设备的行程限位，都能看到这类结构的实际落地。从实际使用需求出发，设计这类传感结构时首先要考虑感应区域的栅条排布密度，栅条的间距直接决定了检测的分辨率，过宽的栅距会导致检测精度达不到工位要求，过窄的栅距又会提升加工难度，同时提升信号处理的抗干扰门槛，需要结合实际工位的检测精度要求做平衡。

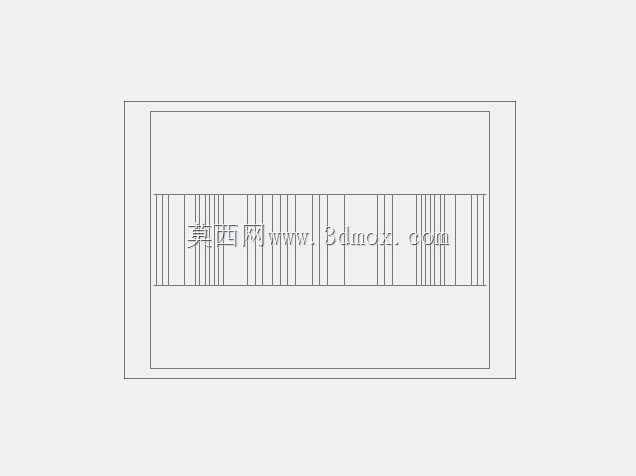

　　从结构本身来看，整体采用矩形外框内嵌平行栅条的布局，外框承担安装定位与结构防护的作用，栅条区域是核心感应工作面，所有栅条保持等距平行排布，边缘做微小倒角处理，避免加工毛刺影响感应信号的稳定性。设计过程中需要预留足够的安装边界，外框四周的安装边宽度要匹配常规M3规格的安装螺钉，安装孔位采用对称布局，保证安装后受力均匀，不会因为设备运行的振动导致栅条位置偏移，进而影响检测精度。

　　这类结构的实际用途是通过栅条对检测信号的周期性遮挡或导通，输出对应的脉冲信号，后端处理系统通过脉冲计数换算出对应的位移量、转速或者位置信息，相比其他接触式检测部件，这种非接触的栅式结构没有机械磨损，长期运行的稳定性更好，维护成本更低。在设计思路上，首先要匹配对应检测工位的安装空间，整体外形的长宽比要适配安装面的尺寸，不能出现结构突出干涉周边运动部件的情况，栅条区域的有效感应长度要覆盖工位需要的最大检测行程，预留10%左右的冗余量，避免设备超程时出现检测盲区。

　　外形尺寸方面，整体外框采用薄型矩形设计，厚度控制在满足结构强度的最小值，减少在设备内部占用的安装空间，栅条的厚度与外框保持一致，保证整体结构的平面度，安装后感应面与被测部件的间隙控制在合理范围内，间隙过大会导致信号衰减，间隙过小容易在设备振动时发生擦碰损坏部件。安装边界上，除了四周的安装孔位，还要在感应面一侧预留信号走线的空间，走线槽的位置要避开运动部件的运动轨迹，同时方便后期维护时的线路检修。

　　从工程应用的实际反馈来看，这类栅式传感结构在设计时还要考虑工况环境的影响，如果是在有切削液、粉尘的加工车间使用，外框表面要做对应的防护处理，栅条之间的缝隙要避免积尘积屑，不然会遮挡感应区域导致信号异常，所以在结构设计时可以在栅条区域外侧增加透明防护盖板，既不影响信号传输，又能阻挡外界杂质进入感应区域。另外，栅条的材质选择要兼顾结构强度与感应性能，不能选用会干扰检测信号的材质，同时要保证长期使用不会出现锈蚀变形，避免栅条间距变化影响检测精度。

　　在设备选型适配阶段，这类结构的安装孔位可以设计成兼容多规格安装尺寸的长圆孔，方便适配不同厂家的安装支架，减少现场安装的改造成本，整体结构的重量要尽可能轻量化，降低安装支架的负载，尤其是在高速运动的检测工位上，过重的传感结构会增加运动部件的惯性，影响设备的动态响应速度。设计过程中还要考虑结构的加工工艺性，栅条的加工采用线切割或者精密冲压工艺都能实现，要避免出现过小的圆角或者过深的窄缝，降低加工难度，提升批量生产的良品率，同时控制加工成本，让结构在满足性能要求的前提下具备更好的经济性。
