红色环形衬套式传感部件结构设计

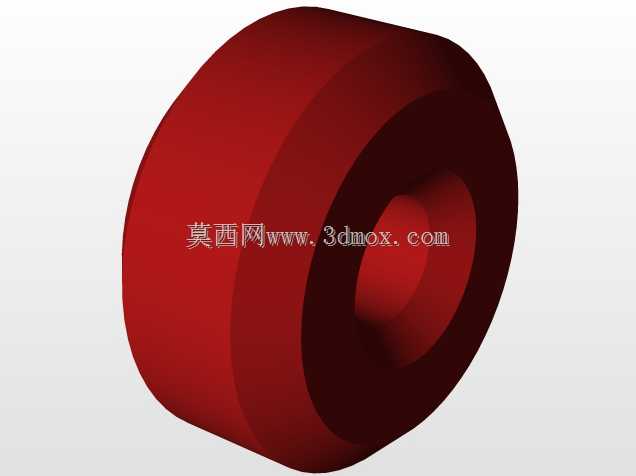

　　在工业传感检测的实际应用场景里，这类环形衬套结构的传感部件常被集成在转动副、往复滑移机构的装配节点中，用来采集轴系运转的扭矩、转速、径向形变或是接触压力信号，和常规外置式传感元件不同，它的环形中空结构可以直接套穿在被测轴件上，不需要额外占用轴端的安装空间，也不会改变原有传动链的动力传递路径，在紧凑化设计的自动化设备、精密传动模组里适配性很强。从结构设计逻辑来看，整个零件采用等壁厚的阶梯环形构型，外侧大直径圆柱面作为安装定位基准，加工时可以直接和设备基座的预制安装孔形成过渡配合，配合面的粗糙度控制在Ra1.6即可满足定位精度要求，不需要额外加工定位销孔或是键槽，依靠配合面的静摩擦力就能抵消传感工作时的周向扭转力矩，

　　避免检测过程中部件自身移位带来的信号误差。内侧的阶梯孔分为两段，大直径段用来避让被测轴件的轴肩或是相邻的密封件，小直径段则是核心传感元件的安装位，内部可以嵌入应变片、磁敏检测单元或是压电感应层，内壁和被测轴件之间预留0.2-0.5mm的均匀间隙，既不会和运转的轴件发生摩擦干涉，又能保证感应单元和被测对象的距离处于有效检测区间，避免信号衰减。从安装边界来看，这类零件的轴向总厚度通常控制在被测轴径的0.8-1.2倍区间，外径则比安装孔直径大4-6mm，形成的限位台阶可以在装配时直接抵靠在基座端面，不需要额外加装轴向限位挡圈，减少装配环节的零件数量。零件外侧的圆柱面上预留了微型走线槽，用来布置传感单元的信号引出线，

　　走线槽深度控制在1mm以内，不会破坏零件整体的结构强度，同时可以避免线缆被相邻的运动部件剐蹭。在材料选择上，这类传感部件的外壳通常采用高强度铝合金或是改性工程塑料，表面做阳极氧化或是绝缘涂层处理，既可以隔绝外部电磁干扰，保证传感信号的稳定性，又能减轻自身重量，降低对轴系动平衡的影响，在高速运转的传动场景下，零件的端面和外圆都需要做动平衡校正，剩余不平衡量控制在G2.5等级以内，避免高速旋转时产生附加振动影响检测精度。实际选型过程中，需要重点核对中空内径和被测轴径的匹配关系，同时确认外径和安装腔的尺寸公差，装配时要保证零件的端面和轴系的回转中心线垂直，垂直度公差控制在0.02mm以内，否则会导致感应单元和轴件的间隙周向分布不均，

　　带来检测信号的非线性误差。和分体式卡扣结构的传感元件相比，这种整体环形结构的刚性更好，在有冲击振动的工业现场工作时，不会因为连接松动出现信号跳变，长期运行的稳定性更优，在冶金设备的轧辊轴系检测、物流分拣线的辊筒转速监测、精密机床的主轴负载检测场景中都有广泛应用。设计建模过程中，需要重点处理内外圆柱面的同轴度公差，同轴度误差控制在0.01mm以内，避免装配后出现偏心问题，同时阶梯孔的过渡位置要做0.5mm的圆角处理，减少应力集中，避免长期受交变载荷作用下出现结构开裂。零件的外表面没有多余的凸起结构，整体构型简洁，既方便加工时的一次装夹成型，也能减少运行过程中的积尘问题，在多粉尘的工业现场不需要额外加装防尘护罩，降低后期维护成本。
