带机械臂的力与运动模拟实验装置结构

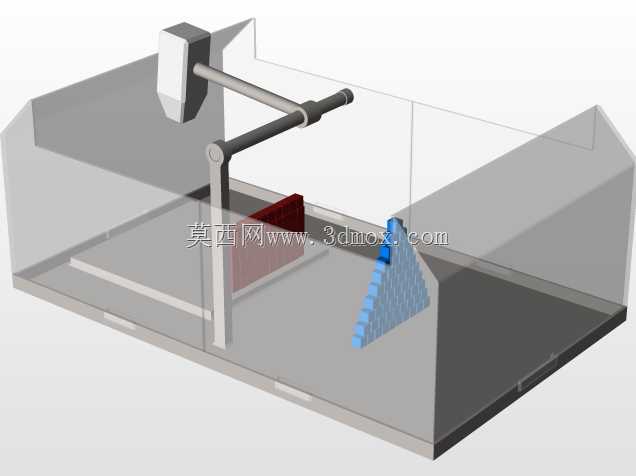

　　这套装置的核心应用场景集中在高校力学实验室、职业院校机电实训工位以及小型科研机构的基础物理特性验证环节，日常使用中可完成多组重力作用下的运动轨迹观测、外力施加后的构件响应测试，配合前端的传感检测模块，还能采集运动过程中的位移、受力变化数据，为基础力学规律验证、简易机电系统动作调试提供实体参照。从结构布局来看，装置采用半围合式的透明防护舱设计，舱体底部为平整的安装基准面，所有功能构件均固定在该基准面上，安装边界预留了足够的操作空间，整体外形适配常规实验台的摆放尺寸，不需要额外定制安装基座，直接放置在水平台面上即可完成调平使用。机械臂部分采用多段铰接式结构，臂段之间通过转动副连接，可实现水平方向回转、竖直方向俯仰的多维度动作，

　　臂端预留了标准的装夹接口，可根据实验需求更换不同的施力头、检测头或者模拟负载，铰接位置的阻尼结构经过适配设计，调整到目标角度后可保持姿态稳定，不会出现自主滑移掉落的问题，满足长时间静态观测、动态动作演示的双重需求。舱体内部设置了不同的功能区块，一侧的红色块状构件为模拟负载安装位，可放置不同质量的配重块来模拟不同重力工况，另一侧的蓝色梳齿状结构为运动导向与限位组件，可约束测试件的运动轨迹，避免测试过程中构件脱出防护舱造成安全隐患，透明的舱壁既可以阻隔实验过程中可能出现的小零件飞溅，又不会遮挡观测视线，实验人员可以从多个角度清晰观察内部的构件运动状态。设计过程中优先考虑了实训场景的易用性，所有外露的转动部位都做了圆角处理，

　　没有尖锐的凸起结构，避免操作过程中剐蹭受伤，各构件的连接位置采用快拆式设计，不需要专用工具即可完成臂段、负载块、导向组件的更换，可快速切换不同的实验项目，适配从基础重力演示到多自由度运动模拟的多类教学需求。装置的传感检测模块集成在机械臂的关节位置以及舱体基准面的下方，可实时采集臂端的受力大小、关节转动角度、测试件在基准面上的位置变化数据，采集到的数据可通过外接端口传输到显示终端，方便实验人员记录参数、绘制变化曲线，相比纯软件的仿真模拟，这套实体装置可以直观呈现真实物理环境下的摩擦、间隙、构件形变等仿真中容易忽略的细节，帮助学习者建立更具象的力学认知。在结构强度设计上，基准面采用加厚的硬质板材制作，可承载最大5kg的模拟负载，

　　机械臂的各臂段采用轻量化的硬质材料制作，既保证了结构刚性，调整姿态时又不会过于沉重，单人即可完成所有的姿态调整与组件更换操作，铰接位置的转轴采用耐磨材质制作，经过上千次转动测试后依然不会出现明显的旷量，保证长期使用后的动作精度。防护舱的透明板材采用抗冲击的透明材质，即使实验过程中出现小零件高速撞击的情况，也不会出现碎裂问题，满足实训场景高频次、多人操作的使用需求。
