试压工位设备振动隔振支撑结构

　　这套隔振结构主要面向重型试压测试工位的振动控制需求，在高压试压作业场景中，被测试件充压、泄压瞬间会产生强脉冲振动，同时试压过程中介质压力波动也会带来持续的微幅振动，若直接将试压工装与地面刚性连接，振动会沿建筑结构传递至周边精密检测工位，干扰检测数据准确性，长期振动还会造成工装连接螺栓疲劳松脱、管路密封件磨损泄漏，这套隔振结构就是为阻断该类振动传递路径设计。

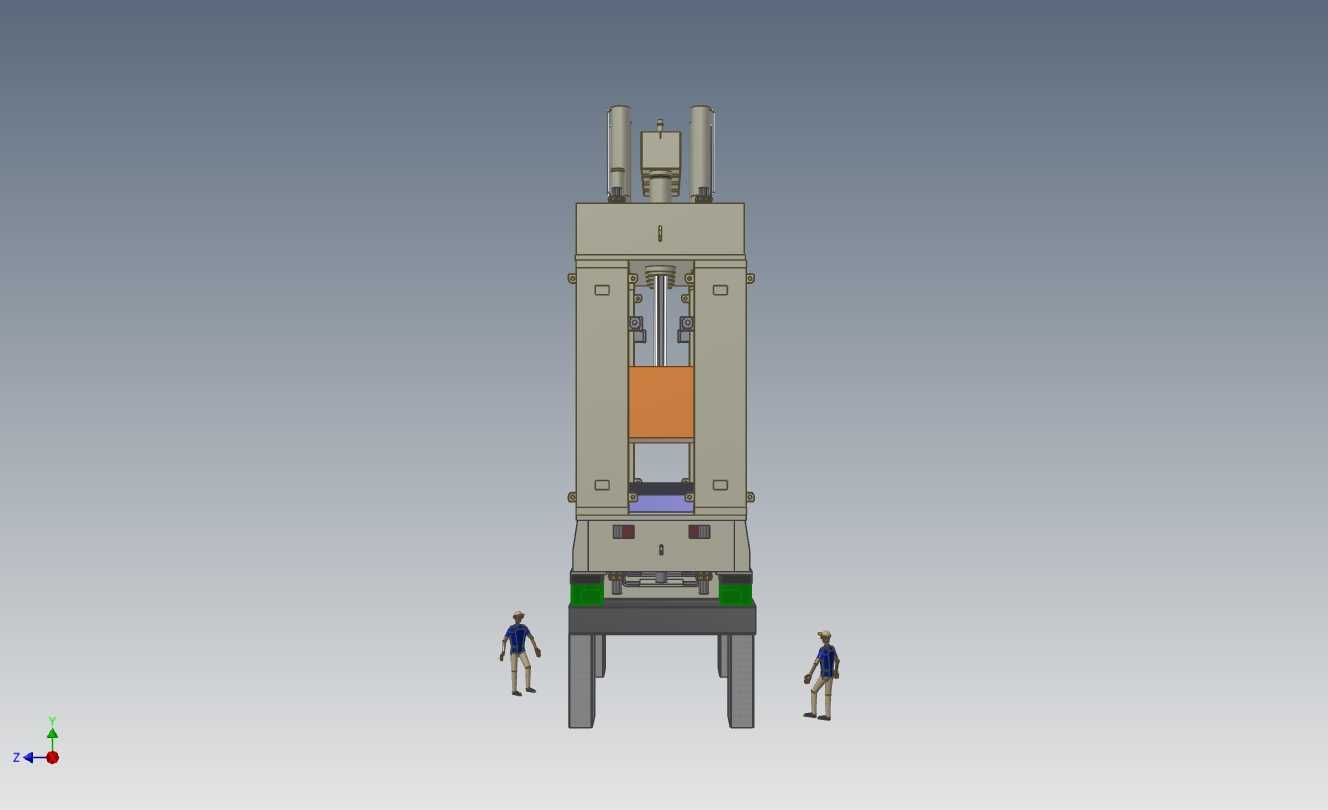

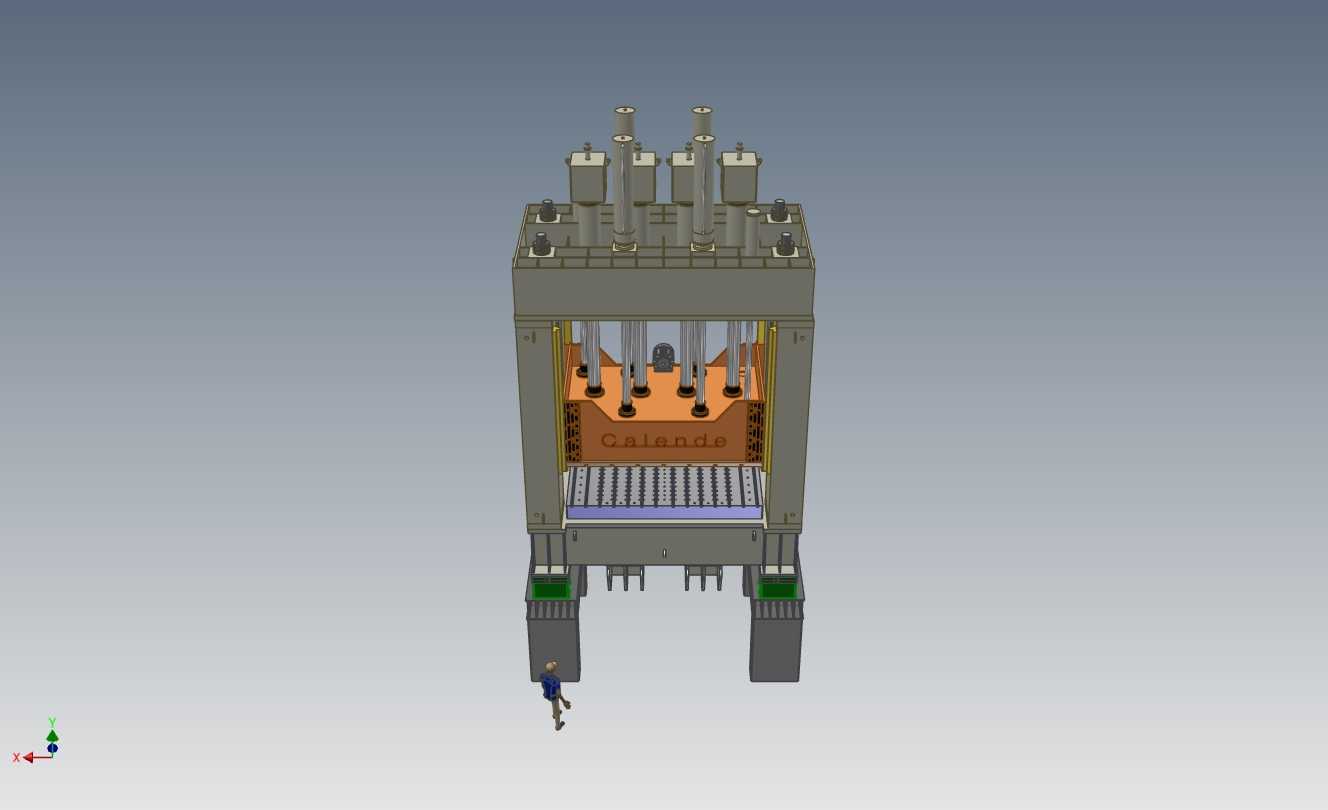

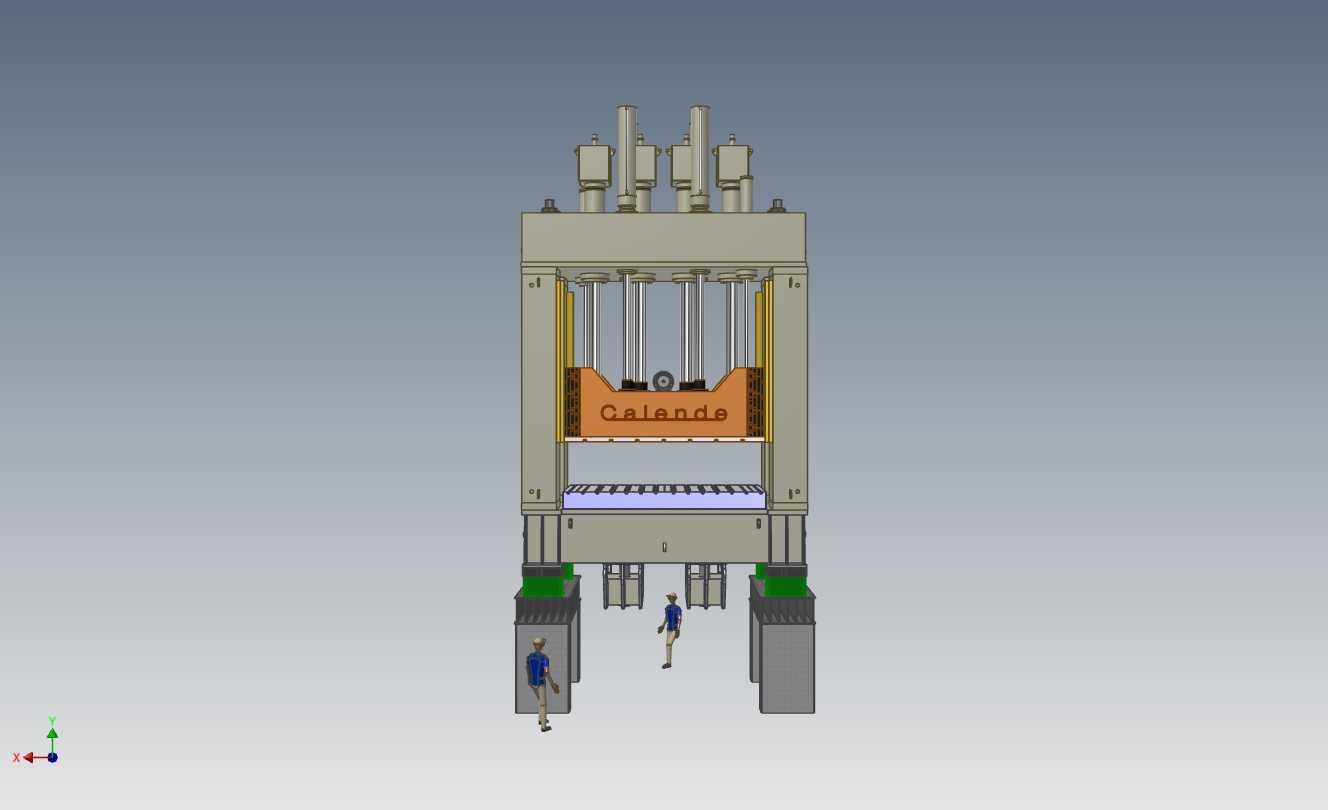

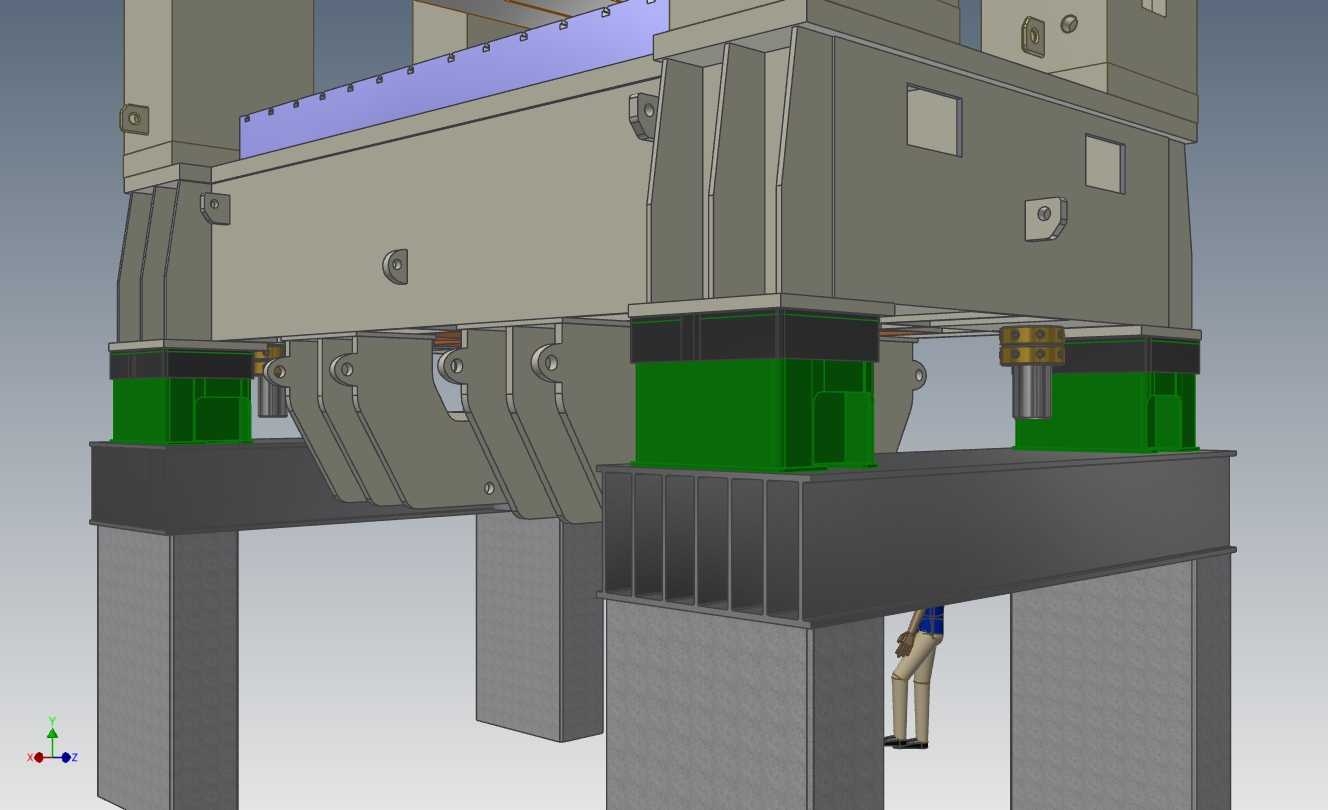

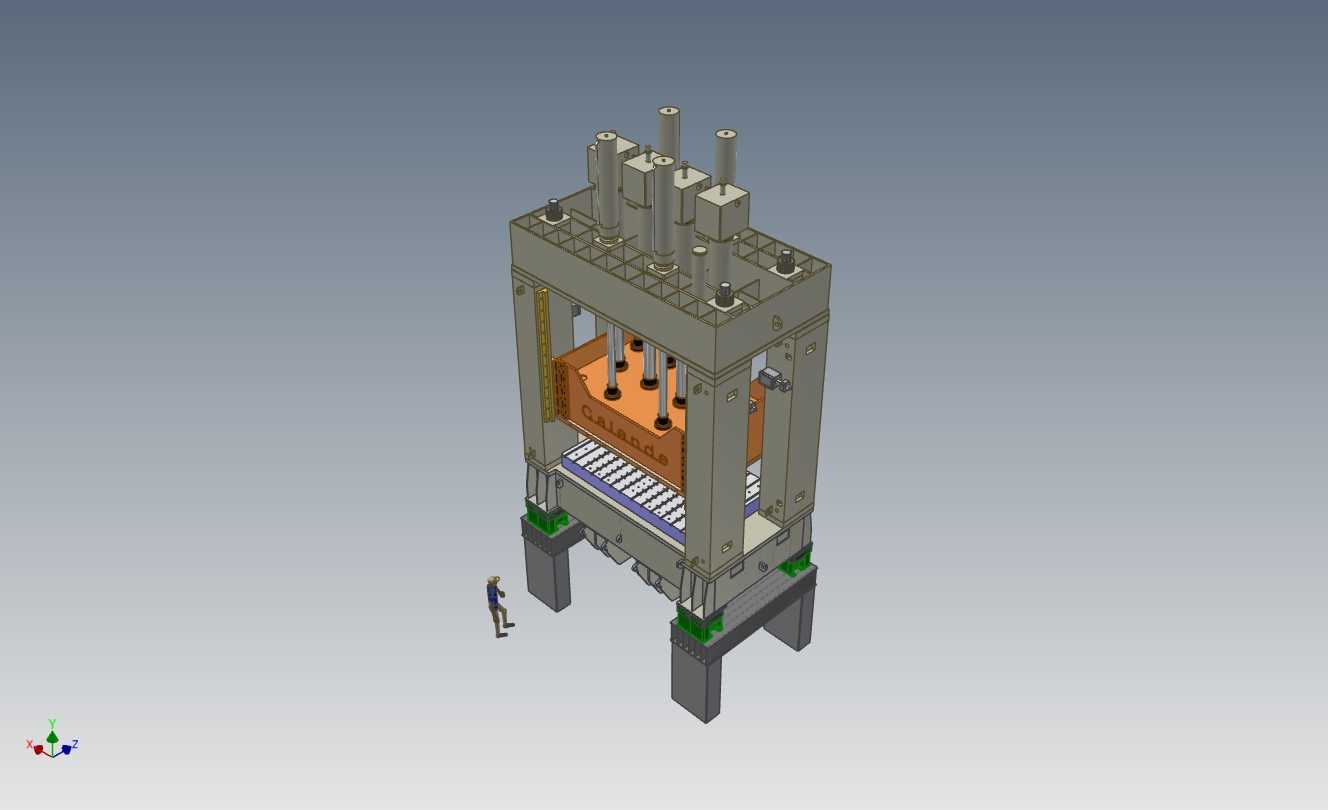

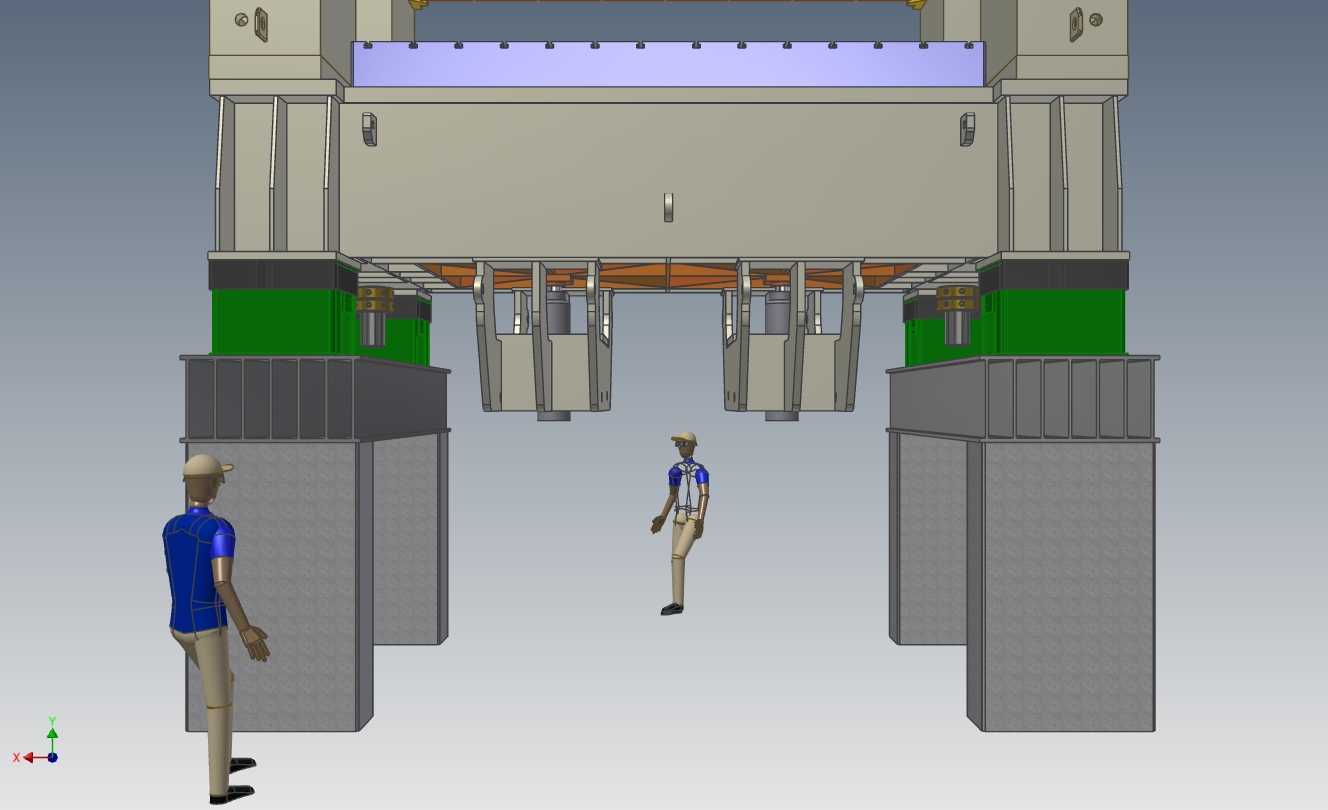

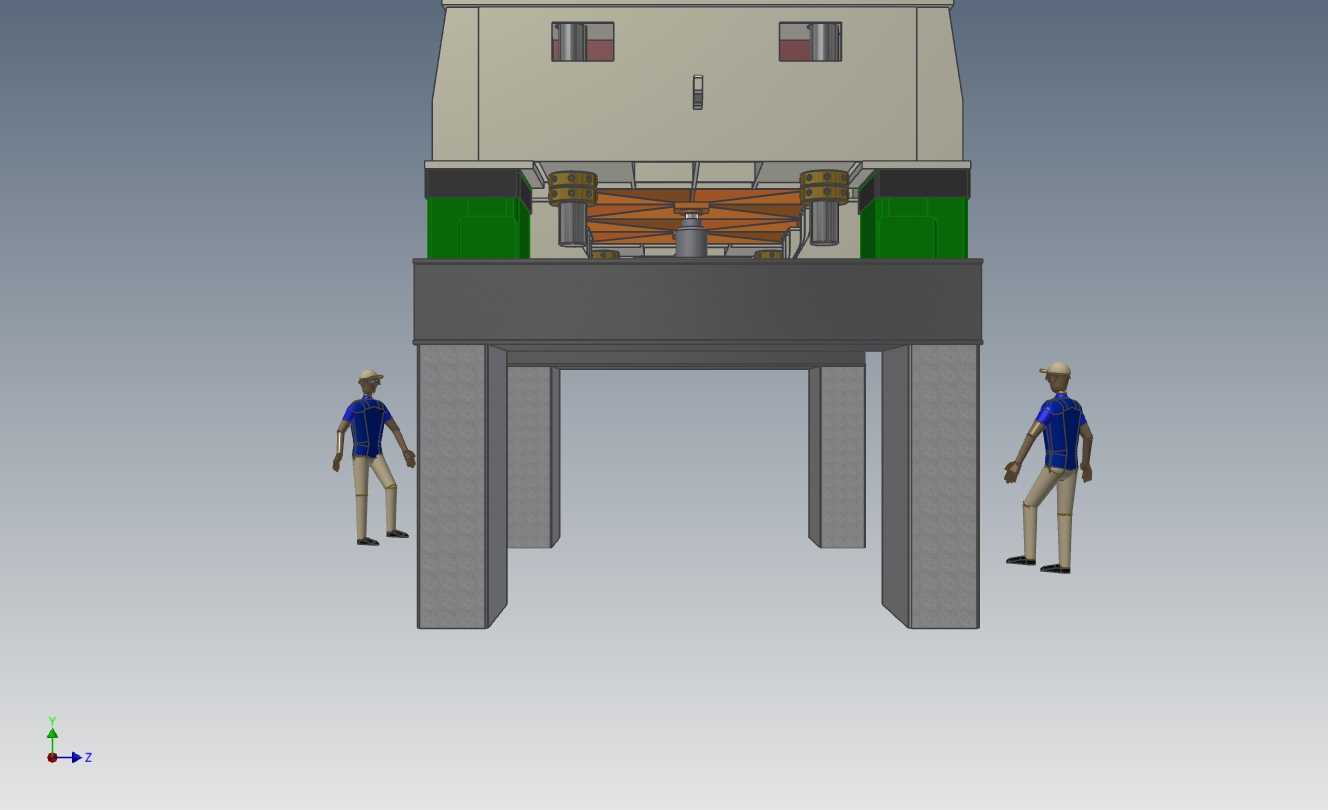

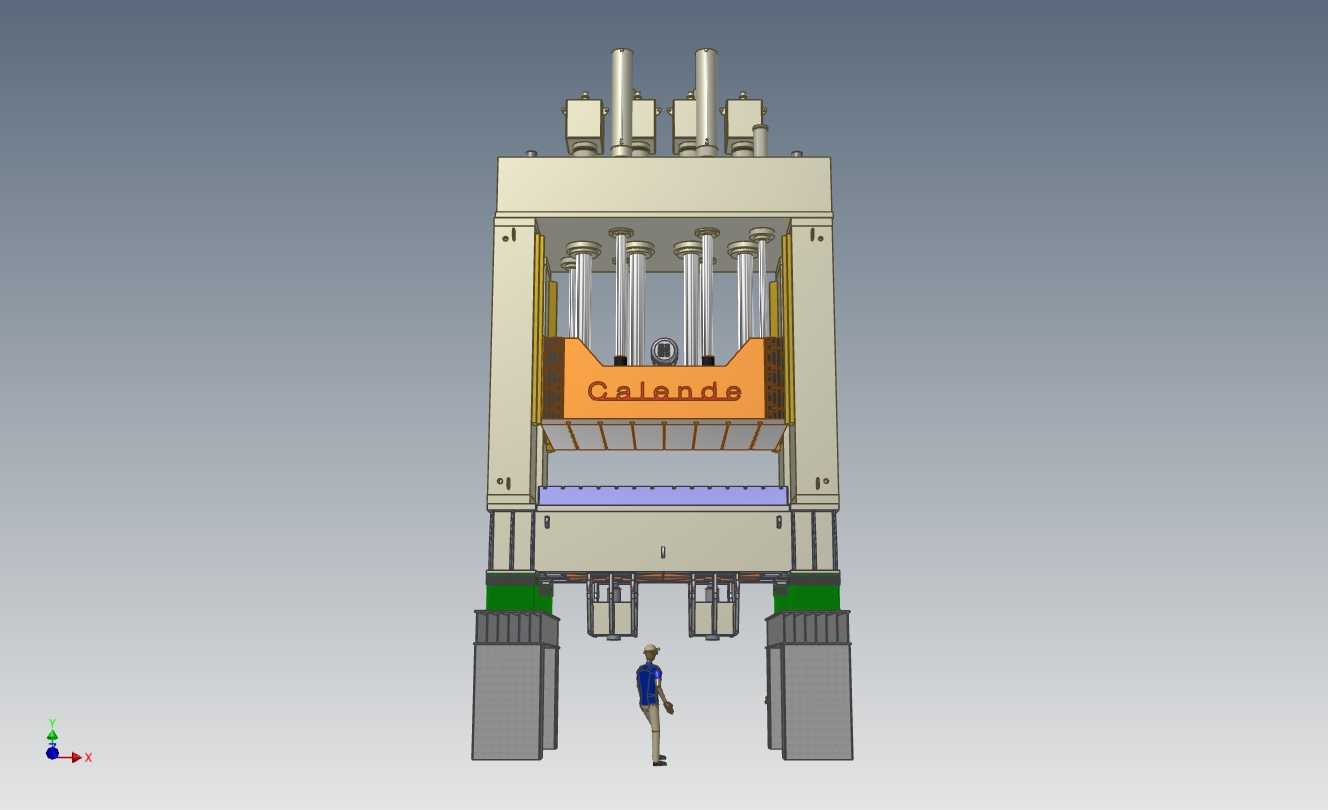

　　从结构布局来看，整个隔振单元采用分层承载设计，最下方为混凝土材质的支撑立柱，作为整个隔振系统的刚性基础，立柱上方设置厚重的承载平台，平台与上部试压工装之间布置多组隔振元件，隔振元件沿工装重心周向对称排布，保证各支点受力均匀，避免偏载造成隔振性能衰减。隔振元件采用复合阻尼结构，外层为承载弹性体，内部嵌入阻尼耗能层，既能承载上部试压工装及试件的总重量，又能通过阻尼层的形变耗散振动能量，对低频脉冲振动和高频微幅振动都有较好的抑制效果。

　　设计过程中首先核算了上部试压工装的满载总重量，包括工装本体、试压介质、被测工件的重量总和，确定隔振元件的额定承载范围，保证每个隔振元件的工作载荷处于最佳线性区间，避免过载导致隔振失效，同时也防止载荷不足造成隔振元件刚度过大、隔振效率下降。其次根据试压作业产生的振动频率范围，匹配隔振系统的固有频率，将固有频率设计为激励主频率的1/3以下，保证隔振效率达到85%以上，有效阻断振动向基础传递。

　　安装边界方面，支撑立柱需要与地面预埋钢板焊接固定，保证基础的刚性，立柱顶面的平面度公差控制在2mm以内，避免承载平台安装后出现倾斜，导致隔振元件受力不均。承载平台与隔振元件之间采用定位销连接，方便后期隔振元件的维护更换，不需要整体吊装上部试压工装即可完成元件检修。上部试压工装与承载平台之间设置定位止口，保证工装安装位置的重复精度，满足试压作业的工位定位要求。

　　在实际应用中，该隔振结构除了试压工位外，也可适配其他重型冲击类设备的振动隔离，比如锻压工位、重型冲压设备的隔振改造，只需要根据设备总重量和振动特性调整隔振元件的参数和排布数量即可。结构整体采用模块化设计，隔振元件为标准通用件，后期维护成本低，承载平台采用焊接钢结构件，经过时效处理消除内应力，长期使用不会出现形变，保证隔振性能的稳定性。

　　从三维建模的角度来看，建模过程中需要重点关注各隔振元件的安装位置精度，保证对称度公差，同时要预留出隔振元件的压缩形变空间，避免工装满载后隔振元件被压死，失去隔振作用。还要考虑管路的走线空间，试压设备的液压管路、气压管路需要从承载平台的预留孔位穿过，孔位位置要避开隔振元件的安装区域，同时管路要设置柔性连接段，避免刚性管路传递振动，抵消隔振结构的作用。
