螺旋筛砂洗砂一体化砂石处理设备结构

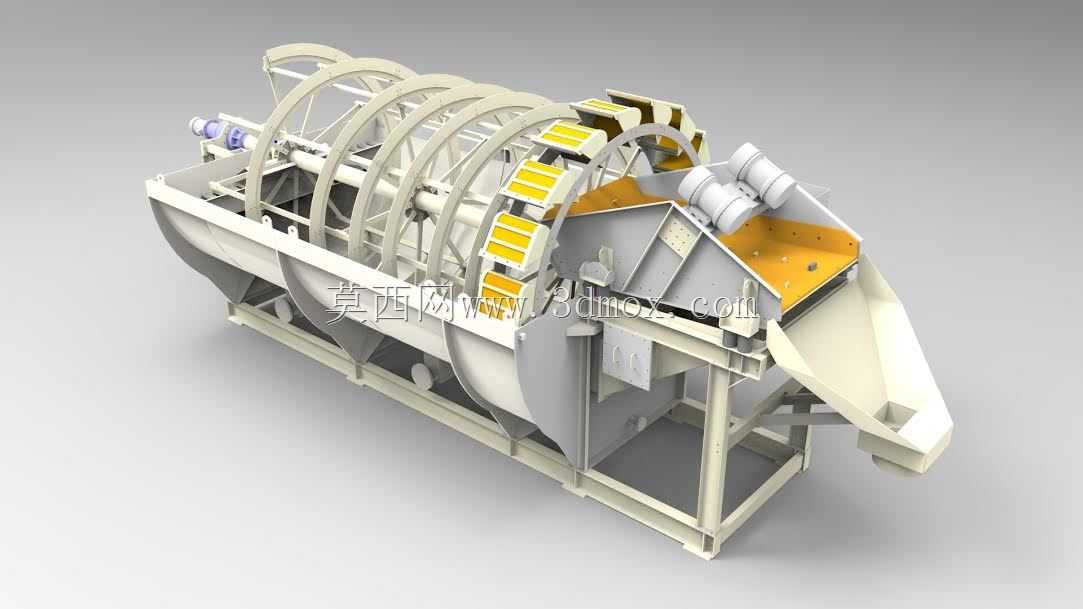

　　该设备主要应用于砂石骨料加工、矿山选矿、混凝土搅拌站原料预处理、河道清淤砂石资源化等场景，针对开采后的天然砂、机制破碎砂完成分级筛分与泥份清洗作业，解决砂石含泥量超标、粒径级配不符合建筑用砂标准的问题。从结构布局来看，设备整体采用槽体承托+上部弧形筛架的组合设计，下部为敞口式U型洗砂槽，槽体采用倾斜布置，低端为进料与沉砂段，高端为出料脱水段，槽内布置螺旋输送叶片结构，叶片边缘与槽体内壁预留15-20mm的间隙，既避免运转过程中叶片刮蹭槽壁衬板，也能保证槽内沉砂被充分推送，不会出现积砂卡滞的问题。上部的多组弧形筛架沿槽体长度方向平行排布，每组筛架为圆弧拱形结构，筛面沿拱形弧度铺设，筛网采用模块化压条固定，

　　可根据处理物料的粒径要求快速更换不同网孔的筛件，筛架两端通过轴承座固定在槽体两侧的支架上，其中一端连接驱动减速单元，带动筛架做低速回转运动，实现进料端物料的预分级，大于筛孔尺寸的粗颗粒沿筛面滚落直接进入废料溜槽排出，符合粒径要求的砂粒透筛落入下方洗砂槽内。设备的进料端布置有缓冲给料斗，斗体内侧铺设有耐磨衬板，给料斗出口正对上部弧形筛的进料段，避免来料直接冲击筛网造成筛件过早磨损；洗砂槽的高端位置设置有倾斜出料溜槽，溜槽与槽体衔接处开设有沥水孔，推送至高端的砂粒在溜槽段完成初步沥水后排出，槽内的洗水通过槽体低端的溢流口排出，携带泥份与细粉进入后续水处理环节。驱动部分采用分体式布置，

　　上部弧形筛的驱动与下部螺旋轴的驱动分别配置独立的减速电机，可根据实际处理负荷单独调整运转速度，适配不同含泥量、不同粒径组成的来料处理需求；设备的支撑机架采用矩形钢管焊接成型，支腿位置预留有地脚螺栓安装孔，安装时需保证槽体倾斜角度控制在12-18度区间，角度过小会导致砂粒推送速度慢、处理量下降，角度过大则会造成洗水停留时间不足、清洗效果不达预期。设备的侧边布置有检修走台与护栏，对应每组筛架的轴承座位置预留检修空间，日常更换筛网、调整叶片间隙时可直接在走台上完成作业，无需搭建额外检修平台。从设计逻辑上，该结构将筛分与洗砂工序整合在同一台设备上，相比传统分体式的振动筛+螺旋洗砂机组合，减少了中间物料转运的皮带输送环节，

　　整体占地面积缩小约30%，设备安装时的土建基础工作量也同步降低；槽体与物料接触的内壁、螺旋叶片表面、筛网压条位置均做了耐磨防护设计，针对砂石料强磨蚀的工况特点，易损件均采用快拆结构，现场更换单件易损件的时间可控制在1小时以内，减少停机维护对生产线连续运转的影响。设备的进料口与出料口的位置尺寸可根据上下游配套设备的衔接要求做适配调整，安装边界需预留上部筛网起吊更换的垂直空间，以及侧边驱动单元的检修横向空间，整体安装完成后需进行空载试运转，检查螺旋轴与筛架的运转同轴度，确认无异常异响、轴承温升在允许范围内后方可带料运行。
