堡盟M18螺纹圆柱型电容式接近传感器

　　这款电容式接近传感器采用M18标准圆柱螺纹主体结构，是工业自动化产线、物料分拣系统、液位检测工位中常用的非接触式检测元件，区别于电感式传感器仅能检测金属物体的特性，电容式原理可覆盖金属、塑料、玻璃、液体、粉体等多种导电与非导电材质的检测需求，在包装机械的料位监测、输送线的工件到位判断、灌装设备的液位控制场景中适配性极强。

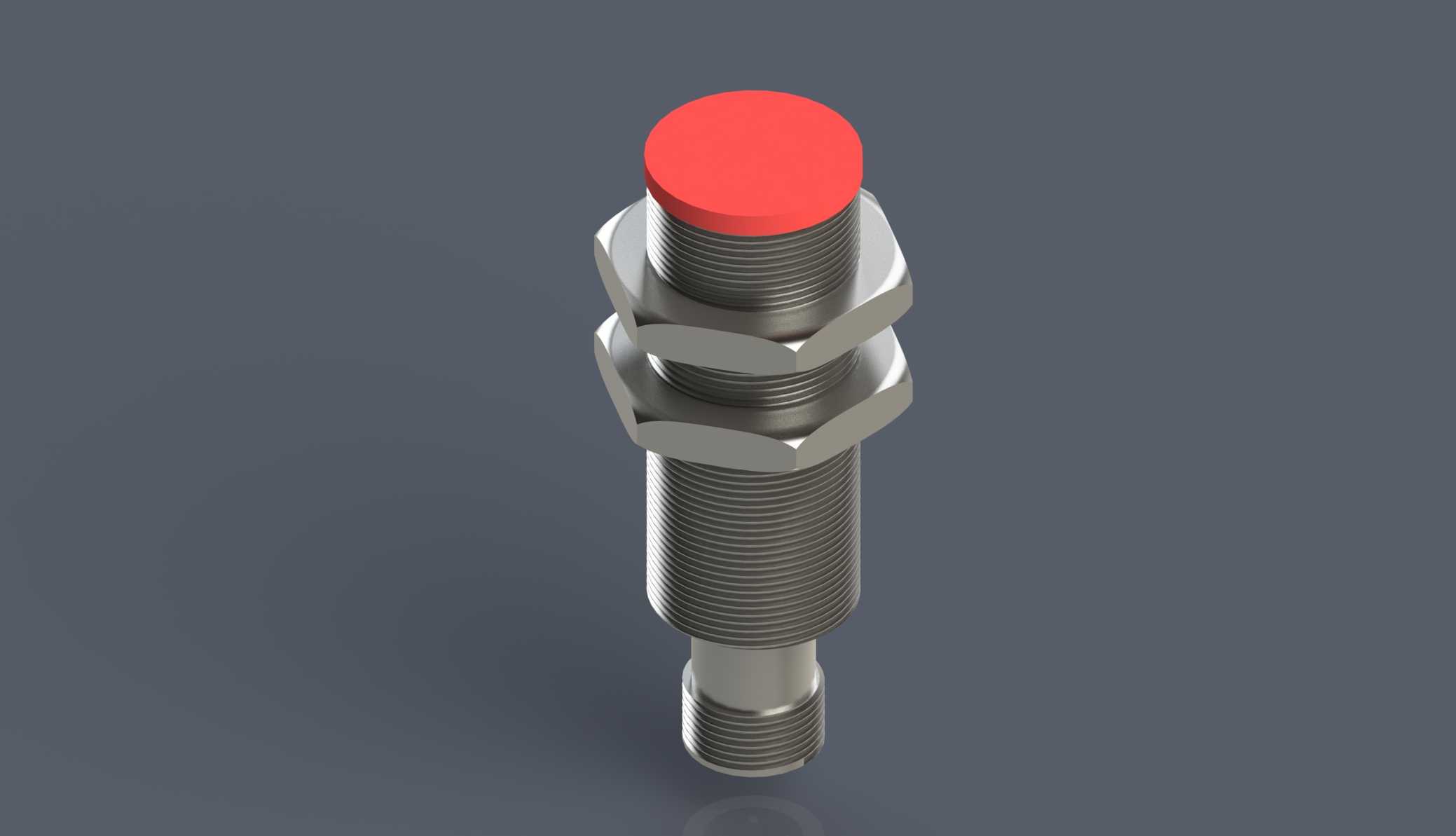

　　从结构设计来看，主体采用黄铜镀镍螺纹壳体，表面做了防腐蚀钝化处理，可适配多数工业现场的轻度油污、粉尘环境，顶部红色感应面采用PBT工程材质封装，具备一定的抗磕碰与耐磨损性能，感应面与壳体同轴度公差控制在0.1mm以内，避免安装后感应方向偏移导致检测距离偏差。壳体上配套两个六角锁紧螺母，螺母对边尺寸适配标准M18安装扳手，安装时可通过两个螺母的对锁结构，将传感器固定在设备安装板的任意穿装位置，无需额外加工定位卡槽，安装板上仅需加工直径18.5mm的光孔即可完成穿装固定，调整检测距离时只需松开锁紧螺母旋转主体，调整到位后重新锁死即可，现场调试效率较高。尾部采用M12四针航空插头式接线结构，区别于引线式结构的接线繁琐问题，航空插头可实现快速插拔更换，设备维护时无需重新布线，直接替换传感器本体即可，插头与壳体连接处做了密封处理，可达到IP67级防护要求，适配车间日常冲洗、轻度溅水的使用场景。

　　从功能特性来看，该传感器采用电容振荡原理工作，当被检测物体接近感应面时，物体的介电常数会改变振荡回路的电容值，进而触发输出信号，标准检测距离下对金属物体的检测稳定区间为0-8mm，对非金属物体的检测距离会根据材质介电常数不同略有衰减，比如对纯水的检测距离约为金属检测距离的60%，对PVC塑料的检测距离约为金属检测距离的40%，选型时可根据被测材质的介电特性预留足够的检测余量，避免现场出现漏检、误触发问题。传感器内置过流保护、反极性保护电路，接线时即使正负极反接也不会烧毁内部元件，输出端可直接兼容PLC、继电器等常见工业控制元件的输入信号要求，无需额外加装信号转换模块。

　　从安装边界来看，传感器主体总长度约为50mm，其中螺纹段有效长度为35mm，可适配厚度1-25mm的安装板固定需求，尾部插头突出壳体长度为12mm，布线时需在传感器尾部预留至少20mm的插拔操作空间，避免插头与周边结构件干涉。安装时需注意周边金属物体的干扰问题，传感器感应面周边3倍检测距离范围内尽量避免放置无关金属构件，若安装在金属安装板上，需保证感应面突出安装板表面至少2mm，降低安装板本身对电容场的干扰。多只传感器并排安装时，相邻两只传感器的轴线间距需大于2倍传感器直径，避免相邻传感器的电容场互相干扰导致误信号。

　　在实际工况应用中，这类电容传感器常被用在粮食加工产线的料仓上下料位检测，通过检测仓内粮食与空气的介电常数差异判断料位高低，相比机械式料位开关，没有活动磨损部件，使用寿命更长；也会用在日化灌装线的瓶子到位检测，不管是PET塑料瓶还是玻璃瓶都能稳定触发，不会因为瓶身材质变化出现漏检；还可用于非金属工件的计数工位，在输送线侧旁安装传感器，工件经过时即可输出计数信号，相比光电传感器，电容式传感器不受被测物体颜色、透明度的影响，在粉尘较多、光线干扰强的场景下稳定性更优。建模时还原了螺纹的真实牙型、锁紧螺母的六角倒角、尾部插头的针脚定位结构，可直接用于设备装配的干涉检查、安装工位的布局模拟，也可作为自动化元件库的标准件调用，在做设备三维布局时可直接导入模型，提前确认安装空间、布线位置是否合理，减少现场安装时的干涉返工问题。
