地铁用带减速结构电位器结构设计

　　这款带减速比的电位器，核心适配地铁车辆内部的操控调节场景，在司机室主控台、客室设备调节面板这类需要精准参数调控的位置，普通直驱电位器的调节精度很难匹配地铁设备的控制要求，尤其是涉及到牵引力给定、照明亮度调节、空调风速档位微调这类需要精细参数输出的工况，手轮转动的微小角度偏差就可能带来控制量的跳变，而这款集成8:1减速结构的电位器，刚好能通过内部减速齿组的传动，把输入端的大角度转动转化为电阻体端的小角度行程，大幅提升调节的精细度，避免操作时的参数过冲。

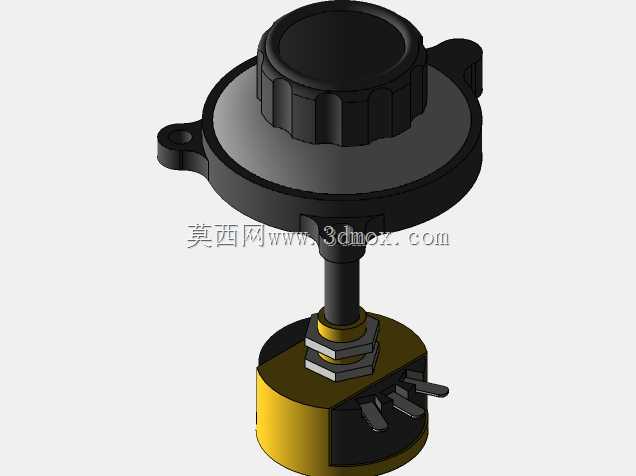

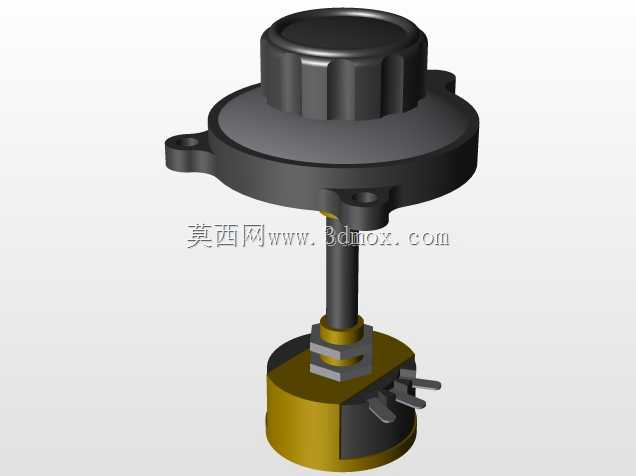

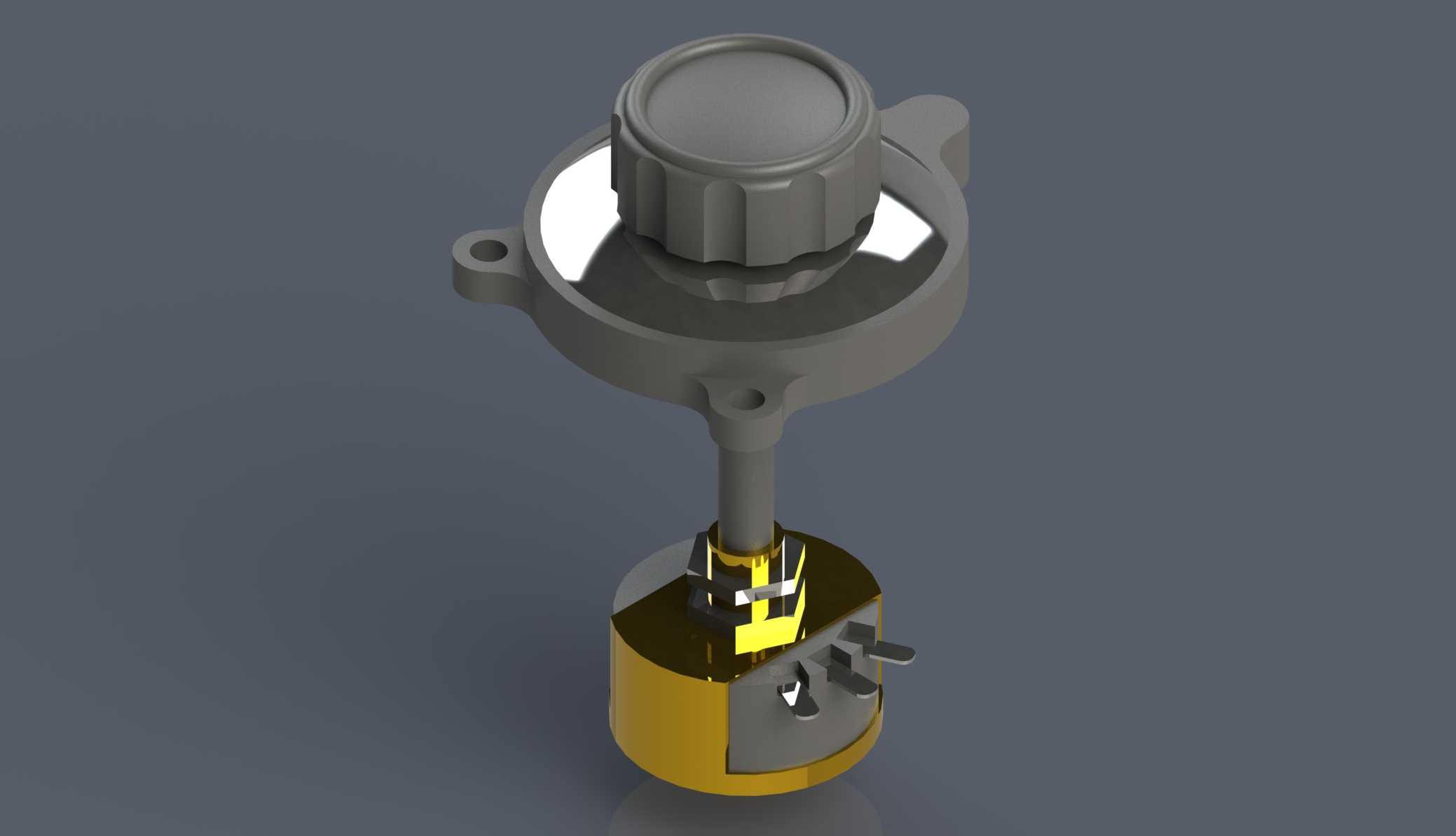

　　从结构设计逻辑来看，整个部件分为上部操作端、中部传动杆、下部电阻主体三个功能段，上部的操作旋钮做了防滑齿纹设计，戴劳保手套操作时也能获得足够的摩擦力，不会出现打滑空转的情况，旋钮外侧的安装法兰带两个对称的固定耳，耳孔位置做了沉台设计，安装时螺丝头可以完全沉入沉台内，不会突出法兰表面影响周边部件的装配，法兰的安装边界做了限位凸边，装配时可以直接卡在面板的预开孔内，不需要额外做定位治具，能大幅提升现场装配的效率。中部的传动杆做了阶梯轴结构，不同轴段分别对应上部旋钮的连接位、中部密封位、下部减速组的输入位，轴的材质选用耐磨不锈钢，长期反复转动也不会出现轴径磨损导致的旷量，传动杆和下部壳体之间做了密封挡圈结构，能阻挡地铁隧道内带入的粉尘、清洁时的水渍进入电阻腔体，避免电阻体接触不良导致的信号跳变。

　　下部的电阻主体外壳做了金属包覆设计，一方面可以屏蔽车辆内部变频器、牵引电机产生的电磁干扰，保证电阻输出信号的稳定性，另一方面金属外壳的散热性能更好，长期在设备柜内的高温环境下工作，也不会因为热量堆积导致电阻值漂移。下部的接线端做了侧向引出的插片结构，相比传统的底部接线方式，侧向插片不需要在安装面板后方预留过大的接线空间，适配地铁操控台内部紧凑的布线空间，插片做了防脱卡扣设计，车辆运行时的长期振动也不会导致接线端子松脱。

　　在安装尺寸的匹配上，上部法兰的固定耳孔中心距按照通用工业面板的安装孔位标准设计，可以直接替换同类型的常规电位器，不需要重新在面板上开孔，设备升级改造成本极低。下部电阻主体的外径控制在常规电位器的安装尺寸范围内，原有设备的安装腔不需要做扩腔处理就能直接装入。减速结构的传动间隙控制在极小范围内，正反转调节时的空程差可以忽略，不会出现调节方向切换时的信号死区，完全满足地铁车辆控制部件的可靠性要求。

　　实际使用中，这款电位器的转动阻尼做了针对性调校，既不会因为阻尼过轻导致车辆振动时旋钮自行偏移，也不会因为阻尼过重导致操作费力，长时间操作也不会产生手部疲劳。电阻体选用长寿命的导电塑料材质，耐磨次数远高于普通碳膜电位器，匹配地铁设备长周期免维护的使用要求，全寿命周期内不需要拆开保养，减少车辆运维的工作量。整个部件的所有外露结构件都做了防锈处理，即使在南方高湿度的地铁运营环境下，也不会出现外壳锈蚀、旋钮卡滞的问题。
