直角式精密流体调节瓣结构设计

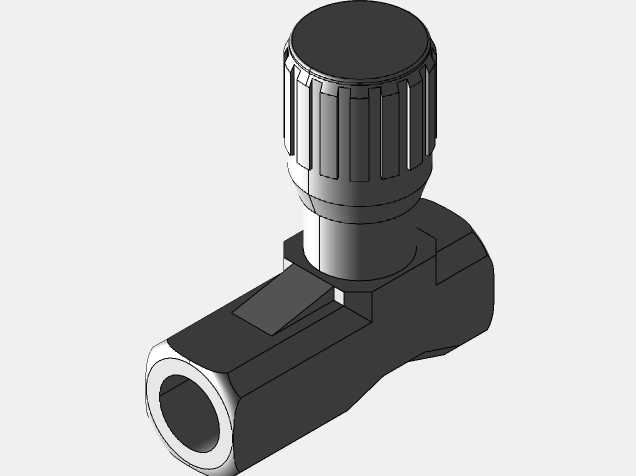

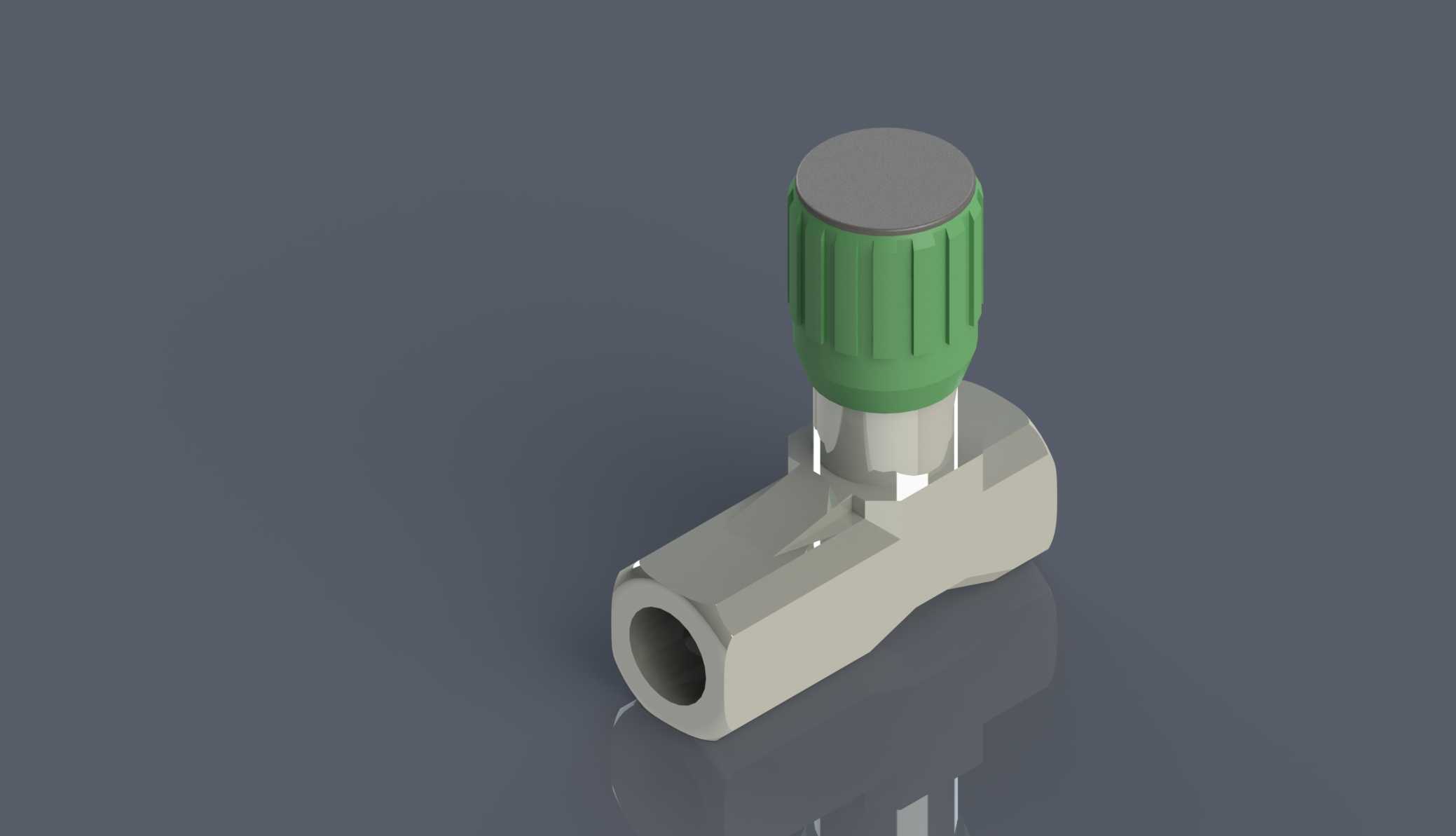

这款直角式流体调节瓣主要面向小通径流体管路的精准流量调控场景，常见于实验室分析仪器气路、小型液压控制回路、医疗设备流体输送单元这类对调节精度有要求的安装位置，区别于大通径工业管路的截止类阀门，它的调节行程更短，旋钮每旋转一圈对应的流量变化梯度更小，能实现微流量的稳定输出。从结构设计逻辑来看，整体采用直角式流道布局，进出口轴线呈90度垂直分布，这种布局的优势是能在有限的安装空间内完成管路走向的切换，不需要额外加装直角接头，减少了管路的泄漏点，同时也缩短了流体从入口到调节截面的流道长度，降低了流阻损失。阀体部分采用一体式机加工结构设计，没有多余的拼接焊缝，进出口的内孔同轴度公差控制在0.02mm以内，和外接管路对接时不会出现错位憋压的问题，阀体外部的六方夹持位是专门为安装工况设计的，不管是用开口扳手还是活动扳手都能找到稳定的夹持面，安装拧紧时不会因为打滑刮伤阀体表面。顶部的调节旋钮做了竖向防滑筋结构，筋条的深度和间距都按照手动操作的人机尺寸设计，即使手上沾有少量油污或者戴薄型劳保手套操作，也能顺畅转动旋钮不会打滑，旋钮顶部的平面可以预留位置粘贴刻度标识，方便操作人员直观记录调节开度。调节瓣的密封结构采用锥面配合形式，相比平面密封的结构，它的对中性能更好，长期频繁调节也不会出现密封面偏磨导致的内漏问题，阀杆和阀体之间的密封槽尺寸经过反复校核，既能保证密封件的压缩量在合理区间，不会因为压缩量过大导致阀杆转动卡滞，也不会因为压缩量不足出现外漏。安装边界方面，这款调节瓣的整体外形紧凑，进出口的中心距、阀体总高度都控制在小尺寸范围内，适合在密集排布的管路面板上安装，相邻安装位的间距不需要预留过大，能有效提升设备内部的空间利用率，阀体底部的平面可以作为安装定位基准，和安装面板贴合时不需要额外调整水平度，外接管路的螺纹规格统一采用常规通用管螺纹，不需要定制特殊转接头就能和现有标准管路对接。流道内部做了圆弧过渡处理，流体经过转角位置时不会形成明显的涡流区，对于输送带有微小颗粒杂质的流体时，也不容易在转角位置出现淤积堵塞的问题，日常维护时只需要拆开顶部的阀杆组件就能完成密封件更换和内部流道清理，不需要把整个阀体从管路上拆下来，能大幅降低后期的维护工作量。
