西林德罗斯气瓶组靠墙安装修缮系统

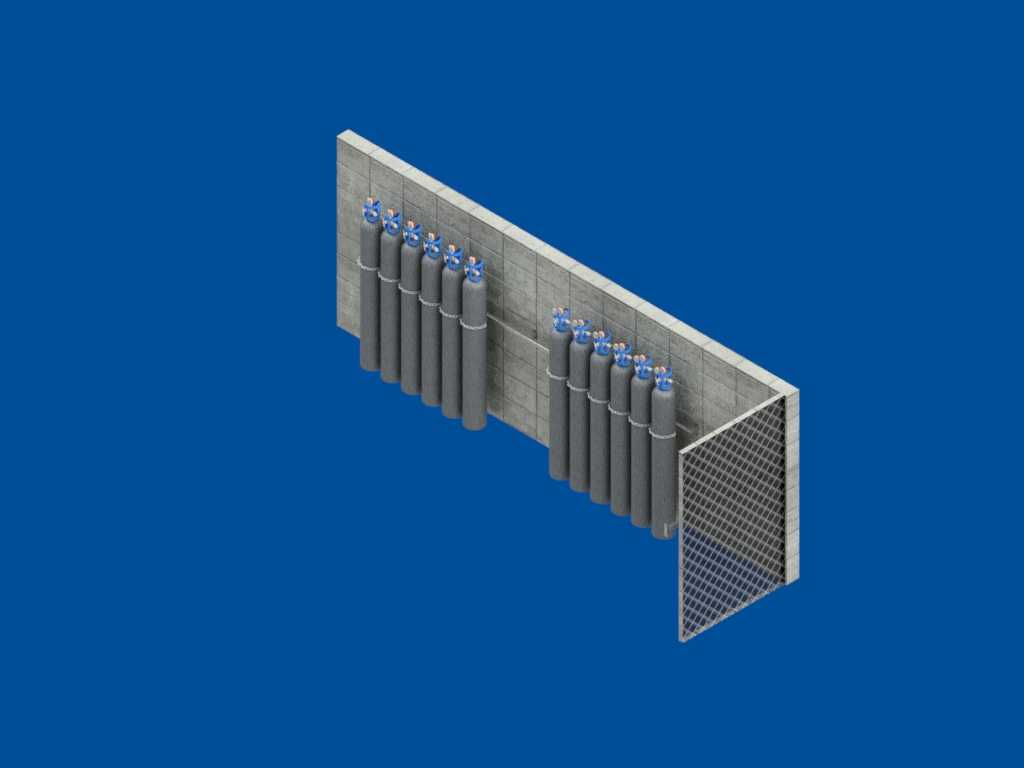

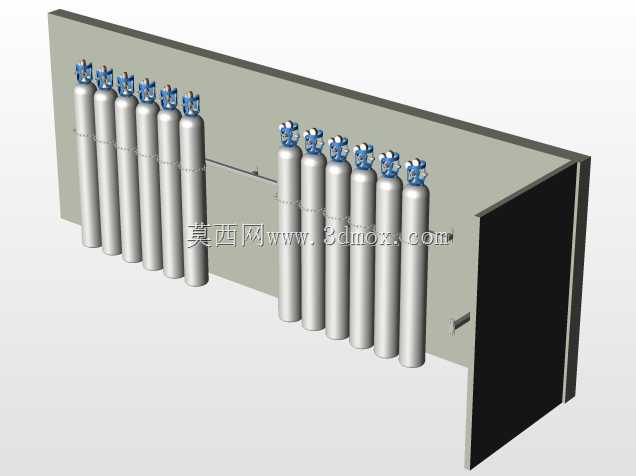

　　这套三维建模成果还原的是工业现场常见的靠墙排布高压气瓶组配套修缮支撑结构，日常在机械加工车间集中供气站、实验室特种气体存储区、化工车间辅助气体补给点这类场景中，这类结构承担着气瓶固定、管路排布、区域隔离的核心作用，避免零散摆放的气瓶受外力碰撞倾倒，同时把多瓶同介质气体通过汇流排整合输出，减少单瓶更换时的供气中断问题。从实际使用需求出发，设计时首先考虑的是现场安装的边界条件：多数中小车间的气体存储区都是依托建筑内墙设置，不需要额外搭建独立支架基础，所以整体支撑框架采用贴墙式的型钢焊接结构，背部的支撑面板直接通过膨胀螺栓与建筑墙体固定，不需要占用过多车间通道空间，单组排布的气瓶数量可以根据现场用气量灵活调整，模型里呈现的双列排布形式，

　　是日耗气量中等的加工车间最常用的配置，单列排布6瓶的容量既可以满足连续3-5天的用气需求，也不会因为单组长度过大导致墙体受力集中。结构设计上，每一个气瓶卡位都对应设置了上下两道抱箍固定位，抱箍采用快拆式的卡扣结构，日常更换气瓶时不需要完全拆卸螺栓，只需要松开卡扣就能把空瓶移出、满瓶推入，比传统的铁丝捆绑、螺栓固定式的固定架效率高很多，也能避免长期使用后紧固件锈蚀导致的更换困难。框架端部的网格防护门是设计时容易被忽略的细节，很多现场的气瓶区因为没有防护，容易被过往的叉车、转运工件碰撞，这个网格门采用镂空的钢板网材质，既不影响日常巡检时观察气瓶压力状态，也能阻挡外部冲击力直接作用到气瓶瓶体和顶部的瓶阀、汇流排组件，

　　门体采用侧开式合页连接，日常巡检、更换气瓶时可以完全打开，不会遮挡操作空间。从安装尺寸的适配性来看，这套结构的卡位尺寸完全适配国内常用的40L标准工业高压气瓶，瓶体中心到墙面的距离预留了足够的汇流排安装空间，顶部的瓶阀区域预留了150mm的操作空间，方便操作人员连接、拆卸气管，查看压力表数值，底部的支撑横梁距离地面预留了100mm的间隙，既可以避免地面积水长期浸泡瓶体导致锈蚀，也方便日常清扫地面时不会积攒杂物。建模过程中特意还原了现场实际的安装细节：比如背部支撑面板上的螺栓孔位采用长圆孔设计，现场安装时可以根据墙面的实际平整度微调固定位置，不需要在墙体上反复打孔；气瓶卡位的底部设置了橡胶防滑垫，避免气瓶就位后出现滑动，

　　也能减少金属框架和瓶体接触产生的磕碰划痕；汇流排的管路走向沿着框架顶部的横梁排布，每一个支路的阀门都对应正对下方的气瓶位置，操作人员站在通道侧就可以单独开关每一个气瓶的支路阀门，不需要探身到气瓶缝隙里操作。这类结构在实际应用中，除了固定存储气瓶，还可以根据存储气体的类型调整配套组件，比如存储易燃易爆气体时，可以在框架顶部加装可燃气体探测报警器的安装位，存储惰性气体时可以在防护门上加装通风百叶，模型里的基础结构预留了这些附加组件的安装接口，设计人员只需要根据具体项目的介质类型调整对应配件即可，不需要重新搭建主体框架。很多初次接触供气系统设计的人员容易忽略气瓶组的固定结构设计，要么直接把气瓶靠在墙上用铁丝简单固定，要么做的支架尺寸和常用气瓶不匹配，导致现场安装时气瓶放不进去，或者固定不牢存在安全隐患，这套建模成果把现场实际应用中需要考虑的安装间隙、操作空间、防护需求都整合到了结构里，结构件全部采用常用的型钢、钢板材质，现场加工时不需要特殊的定制型材，普通的焊接、钣金加工就可以完成制作，安装时只需要在墙体上打膨胀螺栓固定主体框架，再依次安装防护门、抱箍、汇流排组件即可，整体施工难度低，适合各类中小规模的工业供气场景改造或者新建项目使用。
