带安装支架的工业喷雾执行组件结构

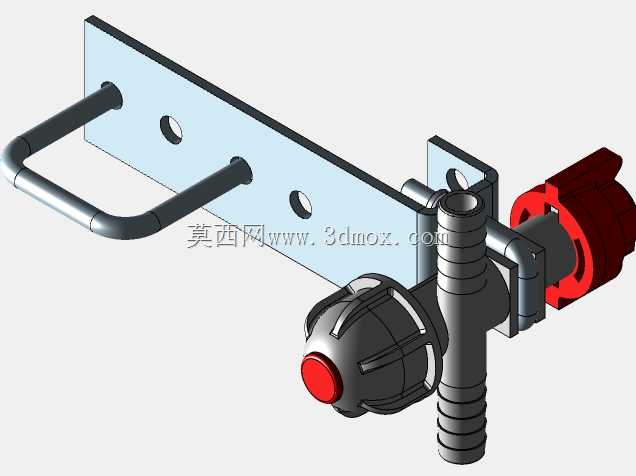

　　在农业植保、工业降尘、工位冷却、物料加湿这类需要精准定向喷射流体的场景里，这类带一体式安装支架的喷雾执行组件是整套喷淋系统里直接决定作业效果的终端部件，很多刚入行的结构设计人员在做喷淋系统选型时，往往只关注喷嘴的流量参数，忽略了安装基座的适配性和阀体的操控便利性，最后现场安装时才发现固定位不匹配、调节操作干涉，反而拖了项目进度。从结构设计的角度拆解这套组件，首先看安装部分的设计思路：采用平板式安装基座，上面预留两个同轴的圆形安装孔，孔位间距经过标准化适配，既可以直接通过螺栓固定在设备机架的平面安装位上，也能搭配U型卡箍固定在圆管类的喷淋管路上，安装孔周边做了轻微的沉台处理，避免螺栓头突出影响后续部件的装配，

　　基座上方集成了U型提手结构，这个结构不是冗余设计，一方面在设备拆装移位时可以作为受力提点，避免直接提拉阀体管路造成接口松动，另一方面在户外移动类喷淋设备上，这个提手还能作为临时的管线挂靠点，整理外接的流体管路。核心的喷雾控制部分采用了旋钮式阀体结构，顶部的橙色旋钮做了防滑的凹凸纹理设计，即使操作人员戴着手套也能顺畅旋转调节，阀体的流道做了渐扩式设计，流体从侧方的宝塔接头进入后，不会在阀腔内部形成紊流，能保证出口喷射的压力稳定，下方的橙色喷嘴基座采用快拆式卡接结构，不需要额外工具就能更换不同喷幅、不同流量的喷嘴头，适配从细雾降尘到柱状冲洗的不同作业需求。很多设计人员在建模这类组件时容易忽略安装边界的尺寸校验，

　　这套组件的安装平板厚度控制在常规钣金件的适配范围内，阀体突出安装平面的高度经过优化，不会和周边的管线、护罩结构产生干涉，侧方的管路接头朝向和安装平面平行，外接软管后不会出现过度弯折导致的流道截流问题，提手的高度刚好预留了手掌穿入的空间，同时不会超出设备整体的外轮廓边界，避免移动过程中勾挂周边物件。从实际使用的场景来看，这类组件在移动式植保喷雾设备上应用时，安装支架的强度经过校核，即使在设备行进过程中产生持续振动，阀体和喷嘴的对位精度也不会出现偏移，不会出现喷幅跑偏的问题；在工厂工位的冷却喷淋场景里，阀体的调节阻尼经过适配，调整到指定开度后不会因为管路的振动自行变位，能持续保持稳定的喷射流量；在矿山、堆场的降尘喷淋场景里，

　　外露的金属结构件都做了防锈镀层处理，即使长期在高湿度、高粉尘的环境下工作，结构件也不会出现锈蚀卡滞的问题，快拆喷嘴的结构也能让运维人员快速清理喷嘴处的积尘堵塞，不需要拆解整个阀体。建模过程中需要特别注意几个配合公差：安装孔的位置公差要控制在合理范围内，避免现场安装时孔位错位无法穿入固定螺栓；阀体和安装基座的连接位要做同轴度校验，保证阀体垂直于安装平面，否则喷射方向会出现偏移；旋钮和阀杆的配合间隙要预留足够的热胀冷缩空间，避免在高低温环境下出现旋钮卡滞无法转动的问题；快拆喷嘴的卡接位要做导向倒角，方便运维人员在视线不佳的作业场景下也能快速对位安装。很多新手在做这类部件的三维建模时，会把提手结构和安装基座做成两个独立零件，实际上量产版本里这两个部分是一体冲压成型的，既减少了装配工序，也提升了整体的结构强度，避免焊接位置出现锈蚀断裂的问题，阀体部分的密封槽位置要严格按照密封件的尺寸标准设计，过盈量过大会导致装配困难，过盈量不足则会出现流体渗漏的问题，这些细节都是实际工程应用中反复验证过的设计要点，不是单纯靠外观建模就能考虑周全的。
