多联组合式星轮传动啮合组件结构

　　这套多联星轮组件的建模，最初是在做间歇送料机构的方案迭代时启动的，当时要解决的是薄型片状工件在分度工位的步距精准输送问题——常规的槽轮机构在每分钟120次以上的分度频次下，冲击载荷会让定位销的磨损速度超出预期，而同步带搭配伺服的方案成本又压不到客户给的预算线，最后才敲定用这种多片星轮串联的结构来做核心传动件。

　　从实际应用场景来看，这类组件常被用在软包装设备的横封分度工位、小规格五金件的排序送料轨道、以及印刷设备的走纸定位单元里，它不需要额外的锁紧机构，靠轮齿的型面贴合就能在分度静止阶段实现工位自锁，这一点比棘轮结构的反向间隙表现好很多，尤其是在需要正反点动调试的设备上，不会出现棘轮棘爪脱开再啮合的撞击异响。

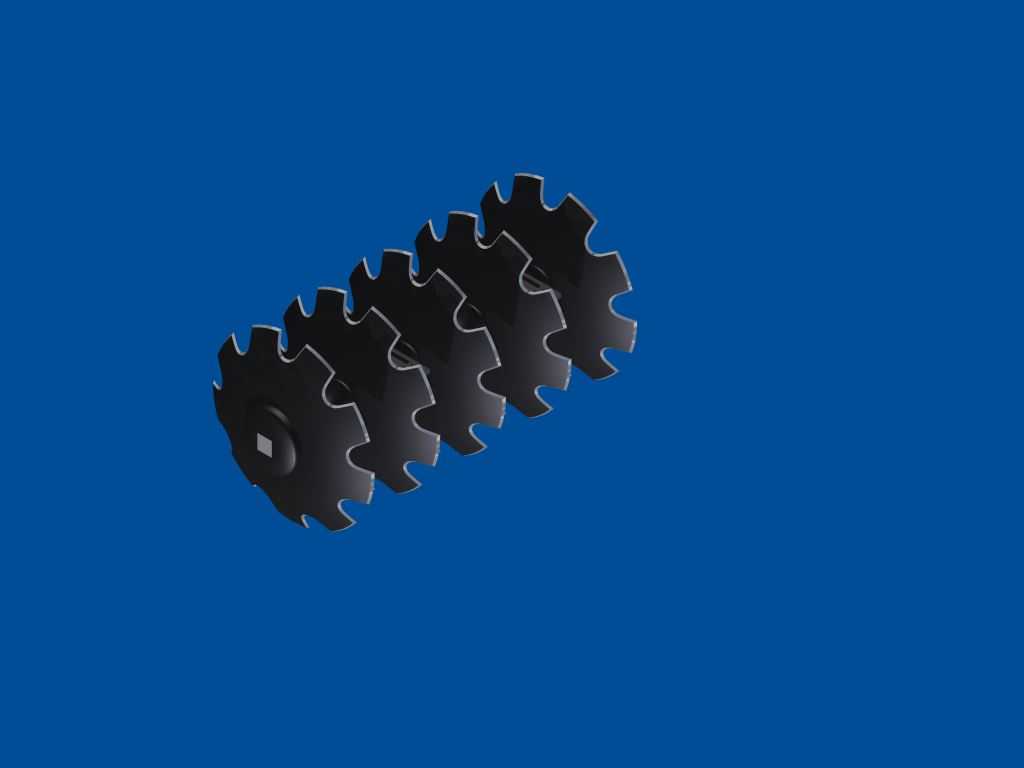

　　设计的时候最先敲定的是单片星轮的齿形参数，齿顶的圆弧半径是按照输送工件的边缘倒角做的匹配，避免轮齿接触工件时刮伤表面，每片星轮的齿槽深度刚好能卡住工件的定位凸台，串联的六片星轮之间的间隔是按照输送轨道的导槽间距定的，每片轮的相位完全对齐，保证送料时六个工位的工件同步被拨动，不会出现偏斜卡料的情况。轮体中心的方孔是和驱动轴做周向固定的，相比键连接，方孔的对中性更好，在频繁正反转的工况下不会出现键槽滚键的问题，方孔的四个角做了0.2mm的清角退刀，方便线切割加工的时候能一次成型，不需要后续钳工修配。

　　建模过程里特意把每片星轮的端面做了0.1mm的微凸处理，这是考虑到粉末冶金成型的时候，压坯的密度会从端面往中心递减，微凸的余量刚好能抵消烧结后的端面收缩差，后续平面磨加工的时候只需要磨掉0.05mm就能达到要求的平面度，不用留太大的加工余量浪费工时。轮齿的啮合面做了0.3°的拔模斜度，不管是用粉末冶金压制成型还是注塑加工，都能顺利脱模，不会出现齿面拉伤的问题。

　　安装边界这块，组件的总长度是按照驱动轴上的轴肩间距定的，两端的星轮外侧和机架墙板之间留了0.5mm的间隙，避免轮体转动时和墙板摩擦，驱动轴的直径和中心方孔的配合选的是H7/h6的间隙配合，装配的时候不需要敲砸，顺着轴的方榫滑进去就行，轴向靠轴端的挡圈固定，挡圈的槽位距离最外侧星轮的端面留了0.1mm的窜动间隙，避免热胀冷缩的时候轮体被顶死。

　　实际工况下，这套组件的传动转速不会超过300rpm，轮齿和工件接触的载荷属于轻载范畴，所以建模的时候没有做额外的减重孔，实心的轮体结构反而能提升转动惯量的均匀性，分度转动的时候不会因为轮体质量不均出现抖动。齿根的位置做了R0.5的圆角过渡，避免应力集中，就算偶尔出现卡料的过载情况，也不会从齿根位置断裂。之前做样机测试的时候，一开始没注意齿面的粗糙度要求，用普通机加工的齿面送料，会把薄铝片的工件表面压出划痕，后来调整了齿面的粗糙度要求到Ra1.6，再做表面氧化处理，就解决了工件刮伤的问题，这些细节在建模的时候都把工艺要求的特征考虑进去了，后续出工程图的时候不需要再反复修改结构。

　　另外，多片星轮串联的结构相比整体式的星轮轴，加工难度低很多，整体式的长轴带多组星轮齿，不管是铣齿还是滚齿都需要专用的工装，而单片星轮可以批量叠装加工，加工成本能降六成左右，就算某一片轮齿出现磨损，只需要更换对应的单片星轮就行，不用把整个轴拆下来报废，后期维护的成本也低很多。建模的时候每片星轮都做了独立的零件配置，装配的时候直接按照间距阵列就行，后续如果要调整星轮的数量或者间距，只需要改阵列的参数，不用重新绘制单个零件，能给后续的方案改型省不少时间。

　　在做啮合干涉检查的时候，特意模拟了轮齿拨动工件的全行程，从齿尖接触工件到齿槽完全托住工件，再到齿尖脱离工件的整个过程，没有出现和轨道导槽的干涉，轮齿和导槽侧壁的最小间隙留了0.2mm，就算工件有尺寸公差，也不会出现卡滞。中心方孔的棱边做了C0.2的倒角，装配的时候不会刮伤驱动轴的方榫表面，也能避免方孔棱边的毛刺影响装配精度。
