隐藏式闭门传感联动锁闭装置结构

　　这套门控联动锁闭结构，主要面向商用室内暗装门的配套场景，在酒店客房、高端办公隔间、精装住宅的隐形门设计中应用较多，区别于明装闭门器外露的突兀感，整套机构可完全嵌入门扇与门框的预留腔体内，不会破坏门体表面的整体装饰效果。从实际使用逻辑来看，该结构整合了闭门缓冲与位置传感触发两项核心功能，当门扇开启至任意角度松手后，内置的阻尼构件会带动摆臂匀速回收，不会出现门扇快速撞击门框的异响问题，当门扇完全闭合到位后，摆臂末端的触发块会精准压合传感模块，向门禁系统、客房控制系统传递门体闭合信号，可联动触发廊灯关闭、空调模式切换、安防布防等后续动作，无需额外在门框上加装独立的门磁开关，减少现场布线的点位数量。

　　设计阶段首先要匹配不同厚度的门扇安装边界，整套机构的主体底座厚度控制在28mm以内，适配常规40mm以上厚度的木质、金属门扇，安装时仅需在门扇顶部侧边铣出对应尺寸的嵌装槽，不需要穿透门扇正反面，不会影响门体的饰面完整性。摆臂采用分段式铰接设计，最大开启角度可支持到110度，完全覆盖日常通行的开门角度需求，摆臂与门框连接的固定座可根据门框的实际安装面做上下5mm的位置微调，抵消现场施工时门框与门扇的装配误差，避免出现安装后卡滞、闭门不到位的问题。

　　结构细节上，主体底座采用冷轧钢板冲压成型，各个铰接轴位都加装了耐磨铜衬套，长期往复转动不会出现轴孔磨损松旷的问题，阻尼模块采用独立的封装结构，后期如果出现闭门速度衰减，可直接从门扇侧边抽出阻尼模块更换，不需要整套机构全部拆卸，降低后期运维的工作量。传感触发端采用机械式硬接触触发设计，相比非接触式的霍尔传感，不会因为门体变形出现触发间隙过大、信号丢失的问题，触发行程预留了3mm的冗余量，哪怕门扇使用多年出现轻微下垂，依然能保证闭合后信号稳定触发。

　　安装时需要注意，摆臂的运动轨迹范围内不能有其他遮挡构件，门扇顶部与门框上沿的间隙需要预留不小于8mm的空间，避免摆臂转动时与门框剐蹭。固定底座的螺丝孔位设计成长条孔，安装时可前后调整机构的整体位置，保证摆臂在门扇完全闭合时处于自然回收状态，不会出现憋劲的情况。整套机构的所有外露金属件都做了哑光镀锌处理，嵌装在门扇内部不会因为潮湿环境出现锈蚀问题，适配卫生间、厨房等相对潮湿的门体安装场景。

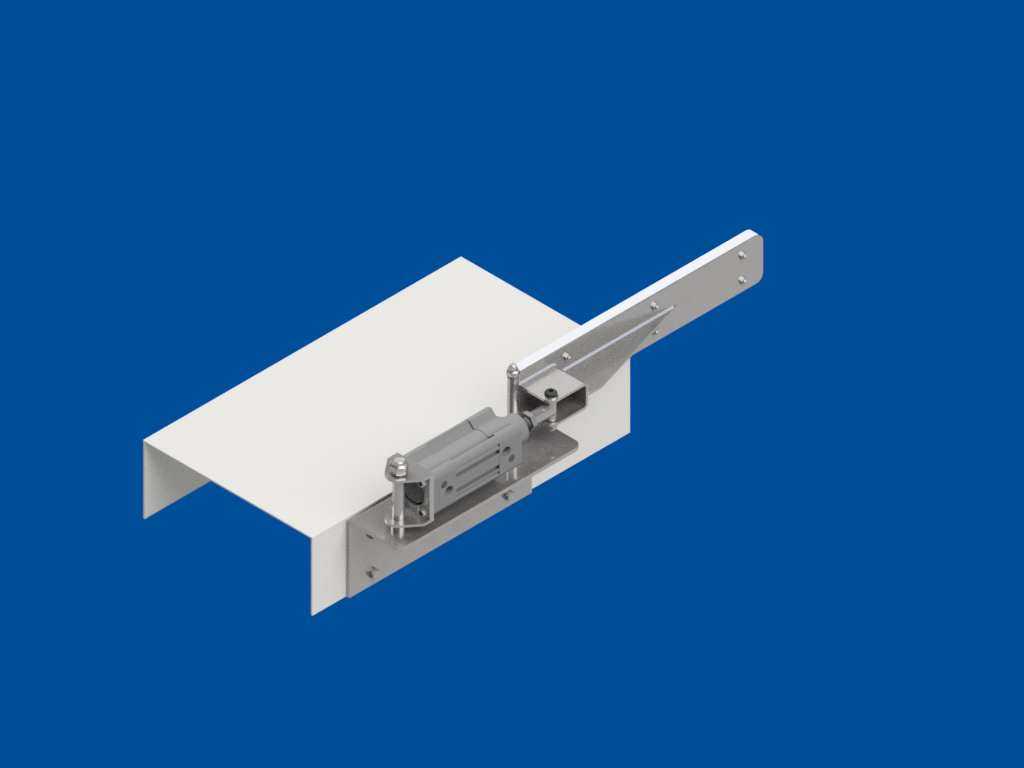

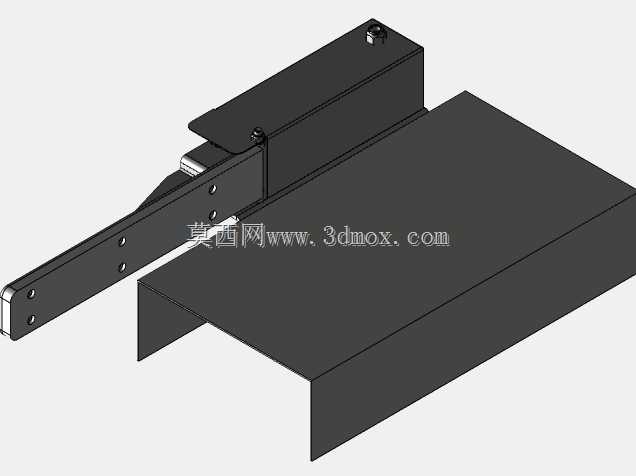

　　从结构建模的角度来看，该模型完整还原了各个铰接点的运动配合关系，可直接用于运动仿真验证，检查不同开门角度下摆臂与门扇、门框的干涉情况，也可直接导出工程图用于生产加工的尺寸参考，各个零件的壁厚、装配间隙都按照实际量产的工艺要求设定，没有出现理想化的零间隙配合问题，符合五金配件实际生产的公差要求。
