埃斯特拉德塔利斯卡立式传感安装支架结构

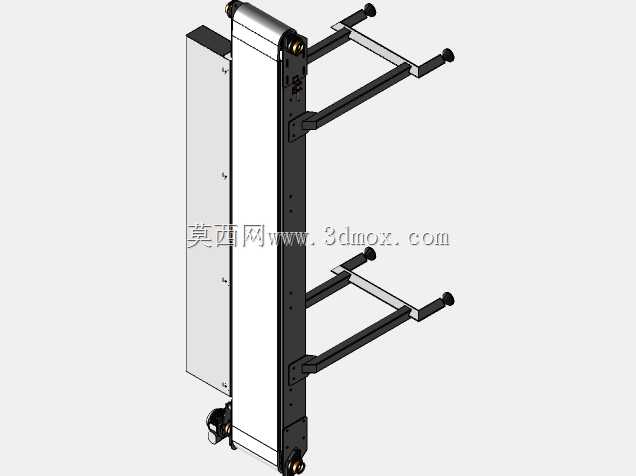

　　在工业现场的传感检测布局中，这类立式安装支架常被用于产线侧边、设备旁侧的检测工位，用来固定对射型、反射型光电类传感元件，实现对工件到位、物料位置、设备运行行程的精准检测，尤其适配需要在垂直方向预留较长检测行程的场景，比如物流分拣线的货高检测、自动化装配线的工件到位校验、仓储设备的托盘位置识别等工况，能避免支架占用过多水平作业空间，适配狭窄的产线侧边安装位。从结构设计来看，主体采用立式长直型材作为主承载梁，背部设置整块安装背板，可直接通过螺栓固定在设备立面、厂房立柱或者独立安装基座上，安装时不需要额外搭建复杂的支撑框架，能大幅缩短现场安装的调试周期。主承载梁的上下两端设置传动辊结构，内置同步带传动组件，

　　可带动安装在侧方悬臂上的传感元件沿垂直方向做线性位移，满足不同高度位置的检测需求，不需要人工反复拆装调整传感元件的安装高度，适配多规格工件的混线生产检测场景。侧方伸出的两组平行悬臂采用折弯钣金加焊接加强的结构，悬臂末端设置传感元件安装座，安装座预留标准的传感安装孔位，可兼容市面上多数常规规格的圆柱型、方型光电传感元件，悬臂与主承载梁的滑动座之间采用螺栓紧固连接，可根据实际检测需求调整悬臂的伸出长度，适配不同的检测距离要求。外形尺寸上，主体垂直高度为2000毫米，横向安装背板宽度为250毫米，侧方悬臂最大伸出长度可覆盖主梁外侧400毫米范围，安装时需要预留的垂直空间不小于2100毫米，水平方向预留空间不小于700毫米，

　　避免悬臂运动过程中与周边设备、管线产生干涉。设计过程中，主承载梁采用封闭型型材结构，可对内部的传动同步带、导向导轨起到防护作用，避免车间内的粉尘、切削液、焊渣等杂物落入传动结构内部，降低日常维护的频次，延长设备的无故障运行周期。背部安装背板上预留多组纵向排列的安装腰型孔，可在安装时微调整个支架的垂直安装高度，抵消现场安装基面的高度误差，降低对现场安装基面的加工精度要求。上下两端的传动辊处设置张紧调节结构，长期运行出现同步带松弛情况时，不需要拆解主体结构即可完成同步带的张紧调整，日常维护操作便捷。悬臂的结构设计做了减重处理，在保证结构刚性、避免传感元件运行过程中出现抖动的前提下，尽可能降低悬臂自身重量，减小主承载梁内部传动结构的负载，

　　提升垂直运动过程中的位置精度。滑动座与主承载梁的导向面之间采用耐磨滑块接触，不需要额外添加润滑脂即可长期顺畅运行，避免润滑脂滴落污染车间生产环境，适配食品加工、医药生产等对洁净度有一定要求的生产场景。这类支架的应用，能替代传统的固定安装支架，解决传统支架无法灵活调整检测高度、需要根据不同工件规格更换支架的痛点，在多品种小批量的柔性生产场景中，可大幅降低产线换型的调整时间，提升产线的整体运行效率。实际选型应用时，需要根据所搭载传感元件的重量、现场的检测行程要求，确认悬臂的伸出长度是否在允许范围内，避免悬臂过长导致运行过程中出现形变，影响检测精度；安装时需要保证主承载梁的垂直安装精度，控制在1毫米/米的垂直度公差范围内，避免滑动座运行过程中出现卡滞、磨损加剧的问题。布线时可将传感元件的线缆沿悬臂内侧的走线槽布置，接入主承载梁侧边的拖链结构中，避免垂直运动过程中线缆出现拉扯、磨损的问题，提升布线的规整度与线缆的使用寿命。
