外六角内孔式传感连接接头结构设计

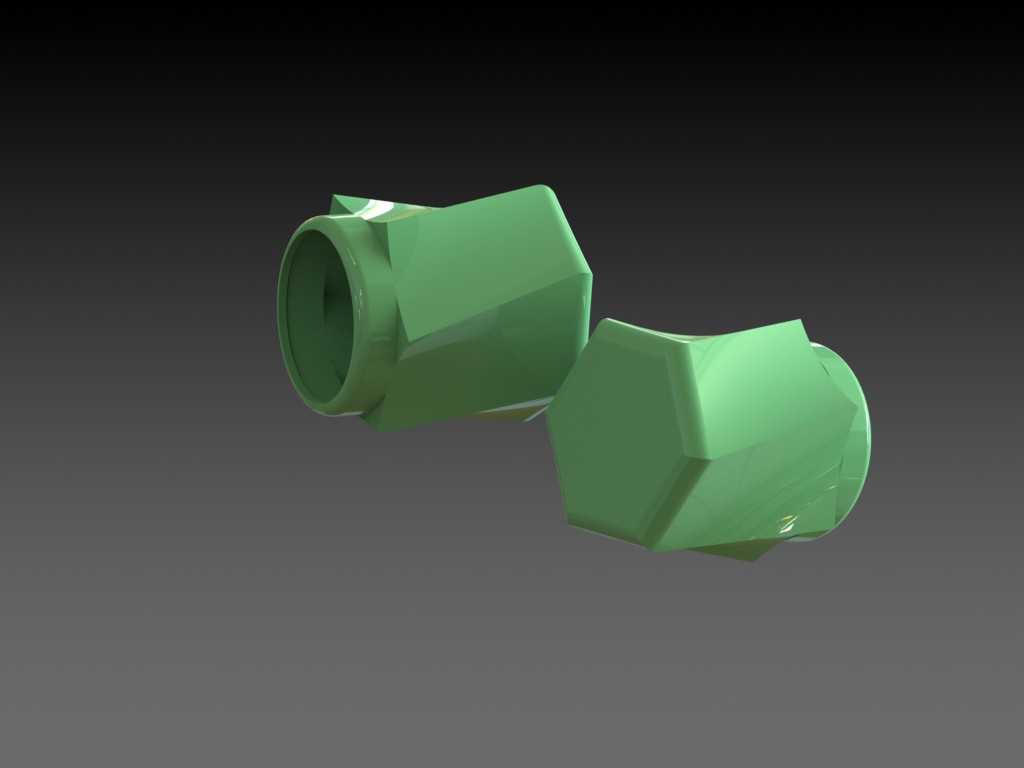

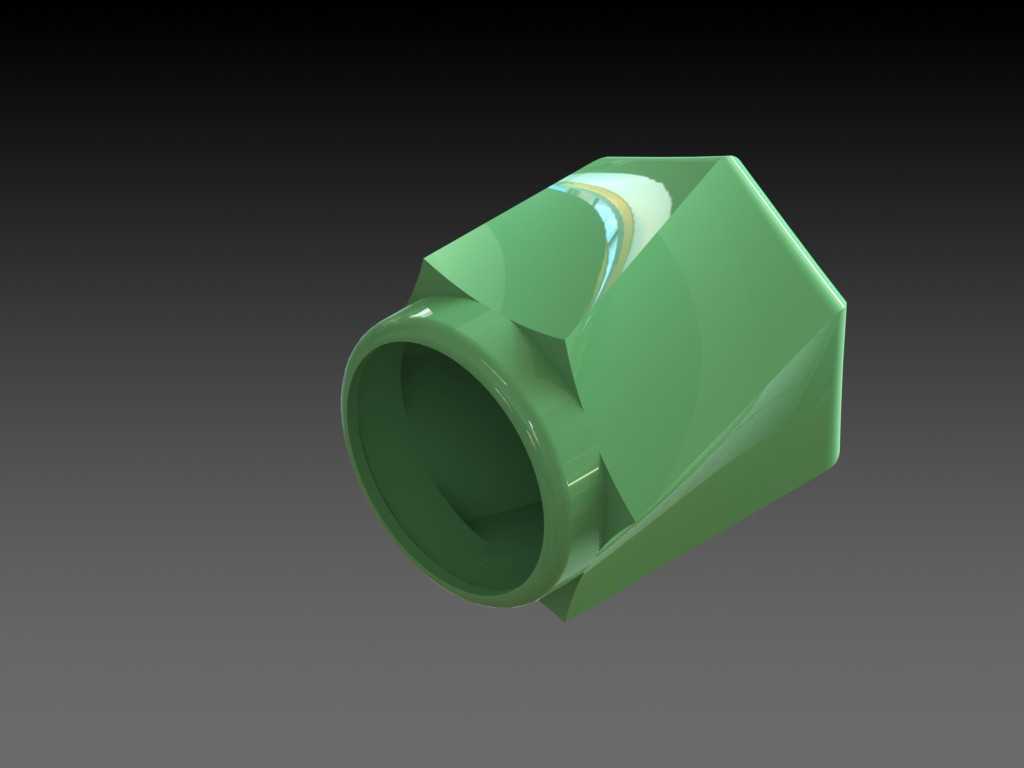

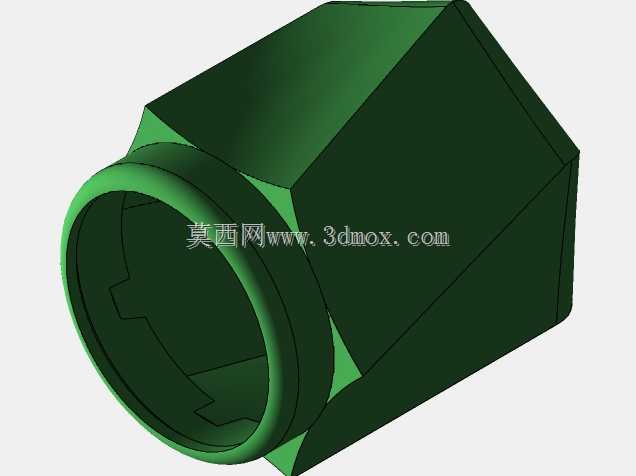

　　在工业传感检测的管路布设场景里，这类接头承担着传感元件与流体管路的衔接导通作用，常见于气动回路、低压流体输送的检测点位，用来给压力、流量类传感单元提供稳定的安装载体，同时保证管路内部介质不会在衔接位置出现渗漏。从结构设计逻辑来看，主体采用外六角的外形结构，完全适配常规开口扳手、活动扳手的夹持作业需求，安装时不需要定制专用工装，现场运维人员用常规五金工具就能完成拧紧、拆卸操作，六角的棱边做了小角度的倒角过渡，避免安装过程中棱边割伤操作人员，也能减少扳手夹持时的应力集中，防止拧紧力矩过大时接头棱角崩裂。接头的内孔为通腔结构，内壁做了光滑的精加工处理，一方面可以让管路内的流体顺畅通过，减少介质流动时的紊流产生，

　　避免紊流带来的压力波动影响传感元件的检测精度，另一方面光滑内壁也不容易残留介质杂质，降低长期使用后杂质堆积堵塞传感检测通道的概率。接头的一端为内凹的承插结构，用来对接传感元件的检测端，承插位置的内壁预留了密封件安装槽位，安装时可以搭配O型密封圈实现端面或者径向密封，保证衔接位置的密封性能，适配0-1.6MPa的常规低压流体工况，覆盖大多数工业现场的传感检测压力需求。从安装边界来看，六角对边尺寸按照常规公制接头的通用规格设计，相邻安装点位的预留间隙只需要满足扳手回转空间即可，不需要额外预留过大的操作空间，适合在密集排布的管路阀组上安装使用，不会因为接头外形占用过多安装空间，提升管路布设的紧凑性。接头的轴向长度做了优化控制，

　　在保证螺纹啮合长度、密封槽位布设空间足够的前提下，尽可能缩短轴向尺寸，减少安装后接头突出管路的长度，降低现场作业时磕碰接头导致传感元件移位、密封失效的风险。在建模过程中，所有的倒角、圆角参数都按照机械加工的工艺要求设置，六角的成型面拔模角度适配注塑或者金属压铸的生产工艺，不需要后续做过多的二次机加工就能达到尺寸精度要求，内孔的同轴度公差控制在合理范围，保证安装后传感元件的检测端面和管路轴线垂直，避免因为安装倾斜导致检测数值出现偏差。这类接头的材质选型范围较广，根据接触介质的不同，可以选用工程塑料、铜合金或者不锈钢材质，建模时的壁厚参数按照不同材质的强度特性做了对应适配，塑料材质的壁厚均匀过渡，避免注塑时出现缩痕、翘曲的缺陷，

　　金属材质的壁厚在保证强度的前提下尽可能轻量化，降低材料成本。在实际的设备运维场景中，这类接头的可拆卸结构也方便后期传感元件的校准、更换，不需要拆解整段管路，只需要松开接头的六角夹持部位就能将传感元件取出，大幅缩短设备的停机维护时间。设计时还考虑了接头和不同规格管路的适配性，承插端的尺寸公差按照行业通用的配合公差设置，可以和市面上主流的同规格传感元件实现互换，不需要针对特定品牌的传感元件做定制化修改，提升配件的通用化程度，降低设备的备件储备成本。
