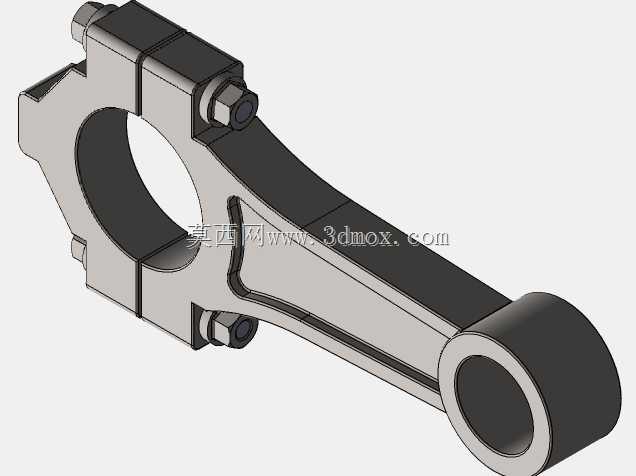

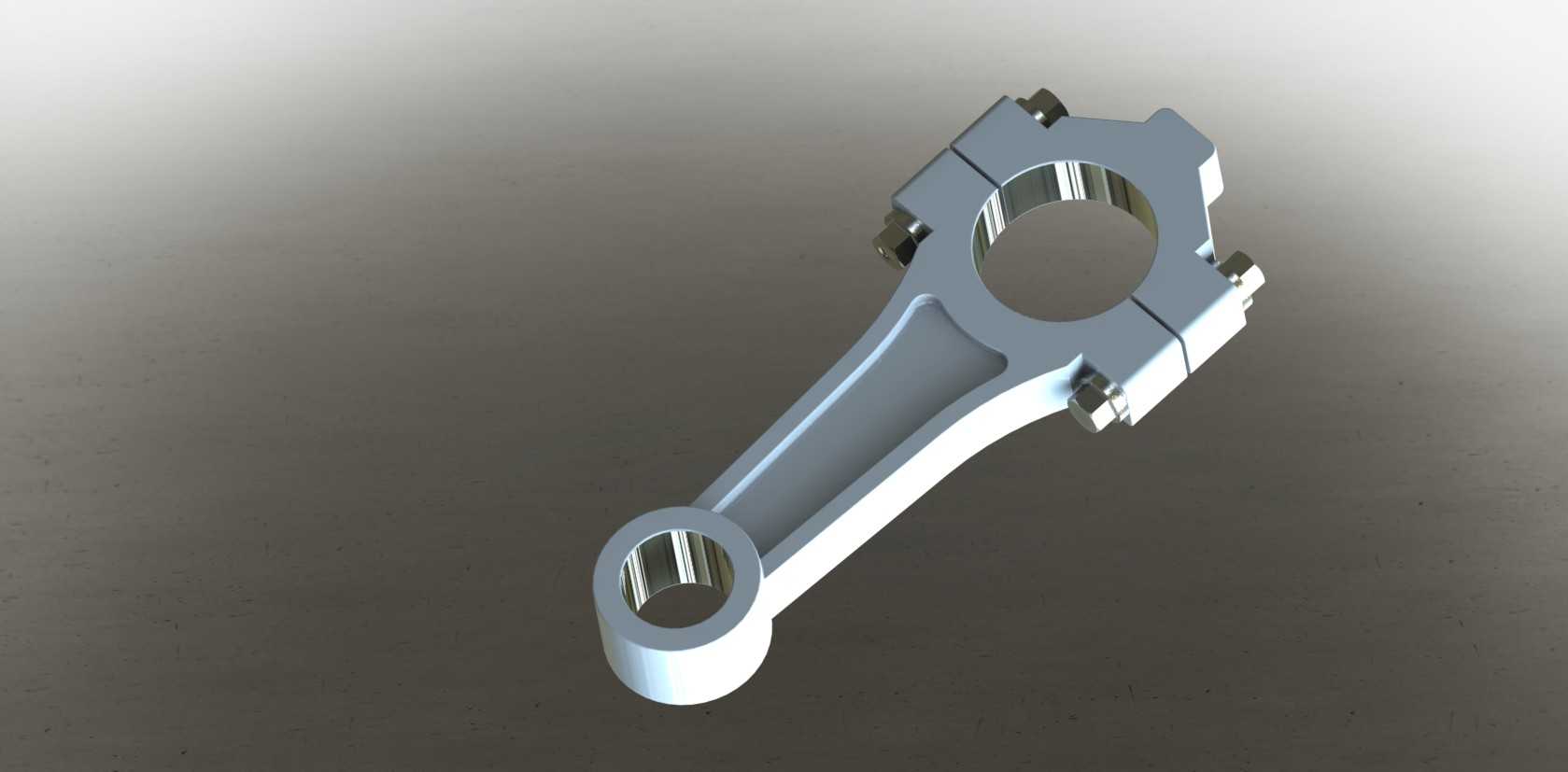

内燃机分体式连杆结构三维数模

　　本次呈现的连杆结构，是内燃机曲柄连杆机构的核心受力部件，主要承担活塞往复运动与曲轴旋转运动之间的动力转换传递作用，广泛适配于小排量单缸内燃机、通用动力汽油机以及部分小型柴油机组的动力传输场景。从实际工况来看，该部件在运行过程中需要持续承受交变的气体爆发压力、活塞组往复惯性力以及旋转离心力的复合作用，因此结构设计上采用了分体式大头结构，大头端采用剖分式设计配合连杆螺栓实现紧固，能够在曲轴装配时完成抱轴安装，避免了整体式连杆无法穿过曲轴曲柄销的装配难题。杆身部分采用了工字形截面设计，这种截面形式能够在保证整体结构强度与刚度的前提下，尽可能降低部件自身重量，减少往复运动过程中产生的惯性载荷，降低曲轴端的受力冲击，

　　同时工字形截面的锻造工艺性较好，适合批量模锻成型生产，能够有效控制生产环节的材料损耗与加工成本。小头端采用整体式圆环结构，内部预留有衬套安装位，工作状态下通过活塞销与活塞组件连接，衬套的存在能够减少活塞销与连杆小头之间的摩擦磨损，延长部件的整体使用寿命，同时小头端设置有润滑油道开孔，能够将曲轴端供给的压力机油引导至活塞销配合面，实现运动副的持续润滑，避免干摩擦导致的部件烧蚀失效。大头端的剖分面采用平切口设计，配合两个定位套筒实现连杆盖与杆身的精准定位，保证装配后大头孔的圆度与圆柱度符合设计公差要求，避免因定位偏差导致轴瓦配合间隙异常，引发的轴瓦偏磨、烧瓦等故障。从安装边界来看，小头端的孔径尺寸适配常规通用动力机型的活塞销直径，

　　大头端的孔径匹配对应排量机型的曲柄销直径，杆身的中心距严格按照内燃机冲程参数设计，保证活塞运行到上止点与下止点时的位置精度，避免活塞碰撞气门或者气缸盖的故障发生。在结构细节处理上，大头端与杆身的过渡位置、小头端与杆身的连接位置均采用了大圆角过渡设计，有效降低应力集中系数，避免交变载荷作用下的疲劳断裂风险，连杆螺栓的安装座位置做了加厚处理，能够承受螺栓预紧力带来的局部压应力，保证连接结构的可靠性。在实际选型应用中，这类连杆需要根据内燃机的标定转速、爆发压力参数匹配对应的材料与热处理工艺，常规工况下采用45号钢模锻后调质处理即可满足使用要求，高转速强化机型则需要采用40Cr等合金结构钢锻造，配合表面喷丸处理提升疲劳强度。

　　建模过程中需要严格控制各配合面的形位公差，尤其是大小头孔的平行度、大头孔的圆柱度，这些参数直接影响后续实际加工装配后的运行稳定性，若平行度超差会导致活塞在气缸内出现偏磨，引发气缸漏气、机油消耗异常等问题。杆身的工字形截面壁厚需要均匀一致，避免锻造过程中出现的材料折叠、裂纹等缺陷，建模时的拔模角度需要符合锻造工艺要求，减少后续机加工的余量。此外，大头端的连杆螺栓孔位置需要与连杆盖的螺栓孔完全同轴，螺栓预紧面的平面度需要控制在合理公差范围内，避免螺栓拧紧后出现附加弯曲应力，导致螺栓疲劳断裂。
