不同规格卡内塔记号笔三维结构设计

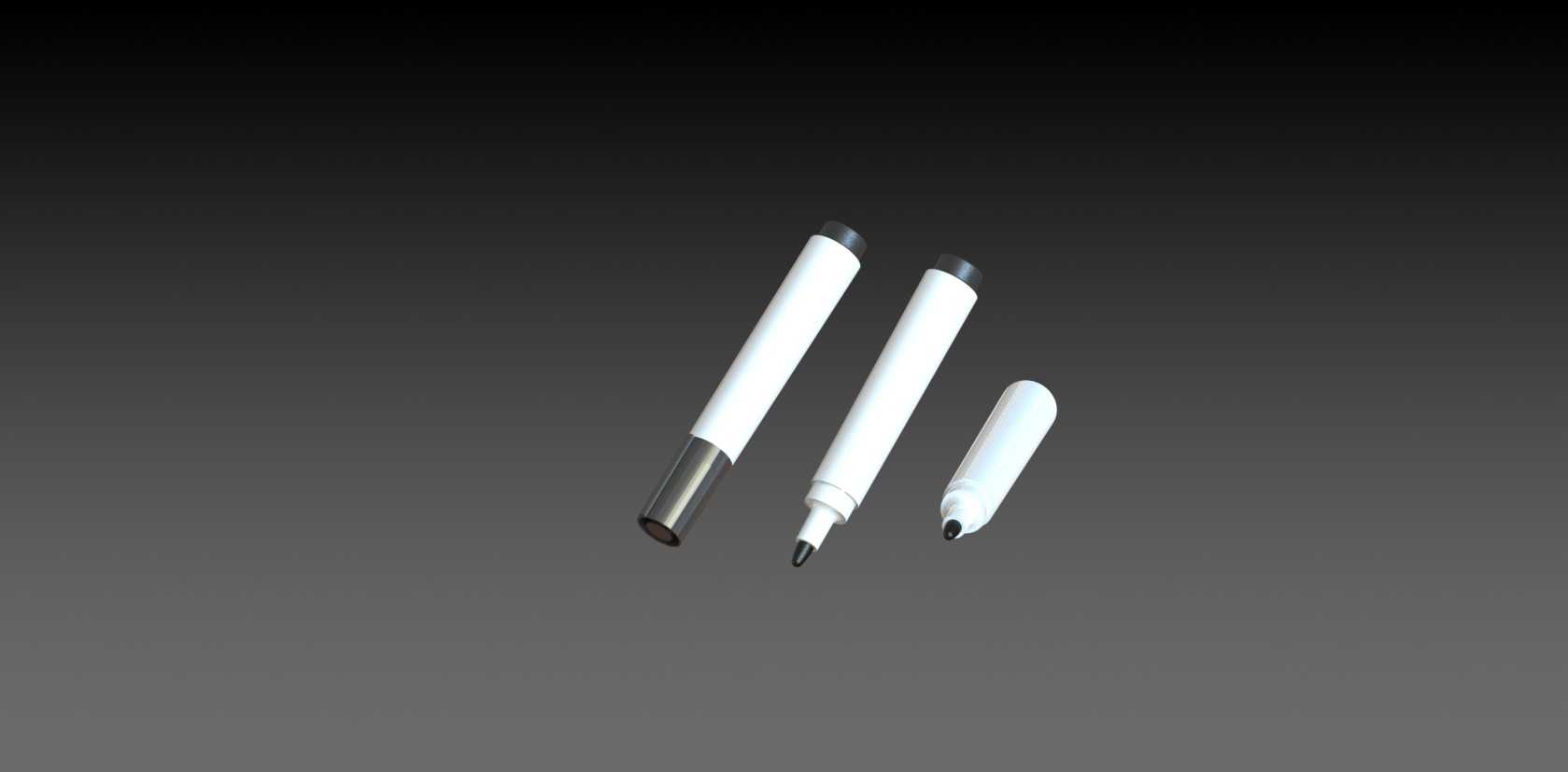

　　日常办公、工业现场标记、教学演示场景中，记号笔是使用频率极高的标记工具，不同规格的笔身适配不同的握持习惯与书写幅面需求，本次建模的三款不同长度的卡内塔记号笔，覆盖了常规手持书写、粗幅标记、便携短款三类使用需求，在结构设计上充分考虑了实际使用中的握持舒适度、笔帽密封性能、笔芯替换便利性等工程细节。从外形尺寸来看，三款笔身分别对应长杆常规款、中杆标准款、短杆便携款，直径统一采用16mm的通用笔身直径，适配绝大多数常规笔夹、笔座的安装边界，笔身长度分别为145mm、125mm、75mm，长杆款适合长时间伏案书写握持，重心分布在笔身三分之一处，握持时手腕受力更均匀，中杆款适配大多数工装口袋、文具袋的收纳尺寸，短杆款可放入工装裤侧袋、

　　笔记本夹层，适合现场巡检临时标记使用。笔身结构分为笔帽、笔杆主体、笔尖组件、尾塞四个核心部分，笔帽内部设计有双层密封胶圈，扣合后可完全隔绝笔尖与外界空气接触，避免油性墨水挥发干结，笔帽外侧设计有防滑凸点，戴帽书写时可增大与手指的摩擦力，防止笔身转动打滑，笔帽与笔杆的配合采用过盈0.1mm的卡扣结构，扣合到位后有清晰的卡位反馈，日常携带时不会因晃动脱落。笔杆主体采用等直径圆柱结构，外壁做细微磨砂纹理处理，握持时不易沾留手汗打滑，笔杆内部为储墨棉芯的容纳腔，腔体内壁设计有两道轴向定位筋，可固定棉芯位置，避免运输或使用过程中棉芯移位导致供墨不畅，笔杆尾部的尾塞采用超声波焊接结构与笔杆固定，密封性能可靠，可防止墨水从尾部渗漏，

　　同时尾塞端面设计有十字形防滑槽，需要更换棉芯时可借助硬币等工具拧开尾塞完成替换。笔尖组件采用纤维笔尖与笔嘴过盈配合结构，笔嘴与笔杆前端采用螺纹连接，可单独拆卸更换笔尖，纤维笔尖露出笔嘴的长度为3mm，既保证书写时的弹性反馈，又避免笔尖过长容易弯折损坏，不同长度的笔身采用相同规格的笔尖组件，零部件通用率达到70%以上，可降低生产开模成本，也方便后续维护替换。在工业现场的应用场景中，这类记号笔可用于工件划线标记、设备状态标识、管线走向标注，短款便携款尤其适合高空作业、狭窄空间作业时随身携带，不会因笔身过长剐蹭周边设备，长杆款适合在桌面进行图纸标注、作业记录书写，握持手感更接近常规中性笔，长时间书写不易疲劳。

　　建模过程中对笔身各部件的配合公差做了精准还原，笔帽与笔杆的卡扣配合量、笔嘴与笔杆的螺纹配合间隙、笔尖与笔嘴的过盈量都按照实际量产的工程参数设置，可直接用于结构验证、开模参考，也可用于办公场景、工业培训场景的三维可视化演示素材，笔身的分件结构完全还原真实产品的装配逻辑，可直接导出工程图用于生产加工参考。
