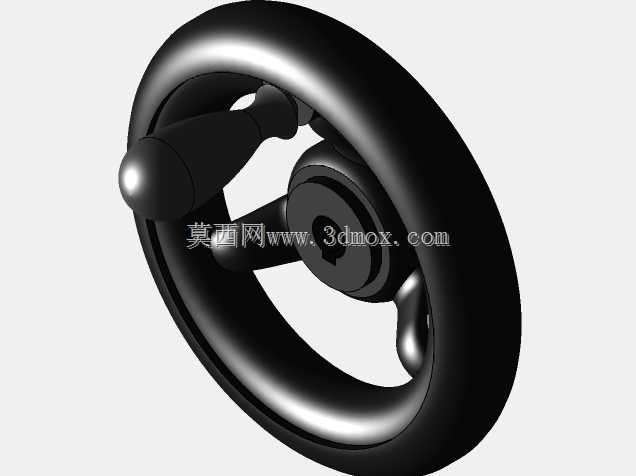

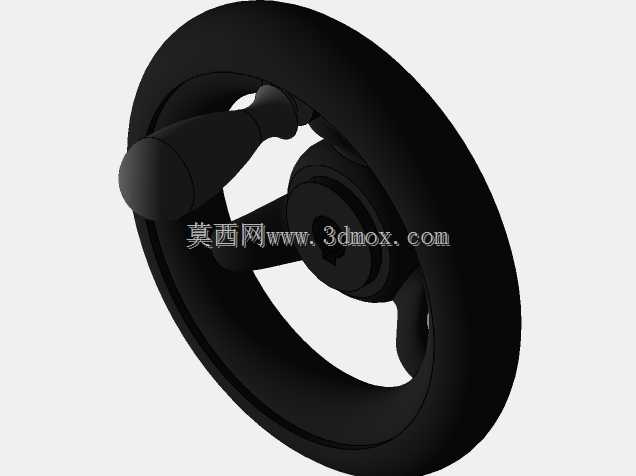

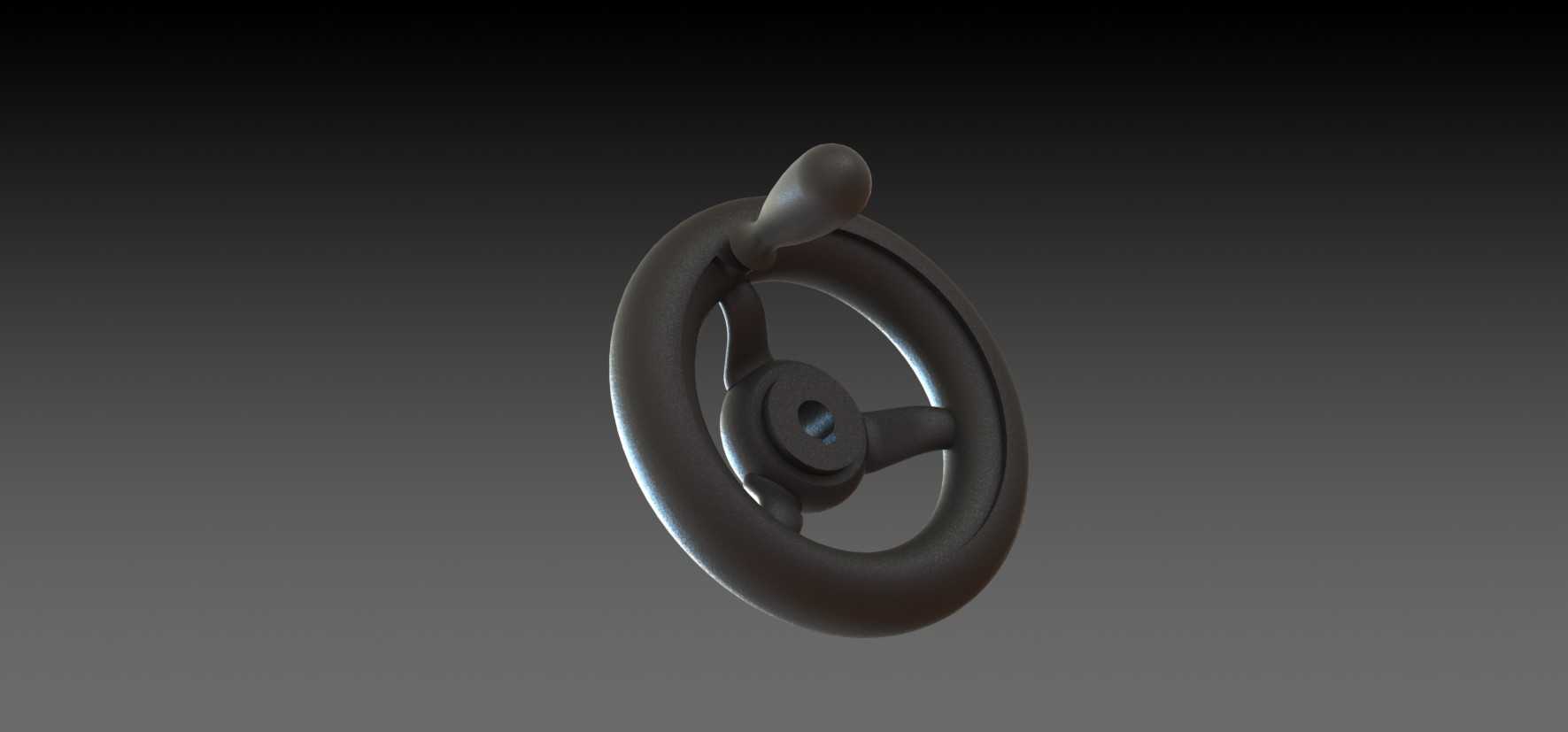

带摇柄三辐式手轮操作调节构件

　　在工业设备的手动调节机构中，这类带侧置摇柄的三辐式手轮是应用频次极高的操作构件，常见于机床进给调节、阀门开度控制、工装夹具位置微调、印刷设备辊隙调整、输送线张紧度调节等场景，操作人员既可以握持外圈轮缘做整圈快速转动，实现大行程的位置调整，也可以握持侧置的摇柄做小角度精细微调，满足不同工况下的操作需求。从结构设计来看，该手轮采用三辐条连接外圈轮缘与中心轮毂的结构，相比两辐条结构抗扭强度更高，相比四辐条结构重量更轻，转动时的动平衡表现更优，长时间操作不易产生晃动感；中心轮毂处设置带键槽的安装孔，能够与不同直径的调节轴配合，通过平键传递扭矩，避免手轮与轴之间出现相对滑动，轮毂端面还预留了紧定螺钉安装位，安装完成后可拧入紧定螺钉顶紧轴面，

　　防止设备运行过程中手轮受振动出现轴向窜动甚至脱落的问题。侧置摇柄采用圆滑过渡的椭球形握持端，表面做哑光防滑处理，握持时贴合手掌轮廓，即使操作人员佩戴劳保手套也能稳定施力，摇柄与辐条的连接位置做了加强筋处理，承受较大扳动力时不会出现根部断裂的情况，摇柄的安装位置经过受力优化，转动时力臂长度合理，操作人员施加较小的握力就能获得足够的调节扭矩，降低长时间操作的疲劳感。从安装边界来看，该手轮的外圈直径适配多数中小型设备的操作位安装空间，安装时需要预留足够的转动避让空间，确保手轮整圈转动时不会与设备外壳、相邻操作构件、管线等产生干涉，中心安装孔的轴向长度与常规调节轴的伸出端长度匹配，安装后轮毂端面与设备面板之间预留2-3mm的间隙，

　　避免转动时出现摩擦卡顿；轮缘的截面采用圆弧过渡设计，没有尖锐棱角，操作过程中不会划伤操作人员的手部，符合机械操作件的安全设计要求。在实际选型应用中，这类手轮多用于需要手动调节且调节行程适中的工位，比如普通车床的中拖板、小拖板进给调节，中小型截止阀、节流阀的开度控制，工装夹具的夹紧行程调节，包装设备的导向件位置微调等场景，相比无摇柄的圆盘手轮，它的微调操作更便捷，相比单独的摇柄，它的大行程调节效率更高，兼顾了快速调节与精细微调的双重需求。建模过程中需要重点关注辐条与轮毂、辐条与轮缘的连接过渡圆角，这些位置是应力集中的高发区域，圆角半径过小会导致手轮承受大扭矩时出现开裂，同时要保证中心安装孔与轮缘的同轴度，

　　同轴度偏差过大会导致手轮转动时出现偏心晃动，影响调节手感与调节精度；摇柄与辐条的连接位置要保证垂直度，避免摇柄倾斜导致握持施力时出现侧向分力，加速连接位置的磨损。这类手轮的材质多采用增强尼龙或者铸铁制作，增强尼龙材质重量轻、绝缘性好、耐腐蚀，适合用于有防腐需求或者轻量化要求的设备，铸铁材质强度高、耐磨性好，适合用于重载调节的工况，不同材质的手轮在建模时的壁厚设计也有区别，尼龙材质的壁厚要略大于铸铁材质，保证足够的结构强度。
