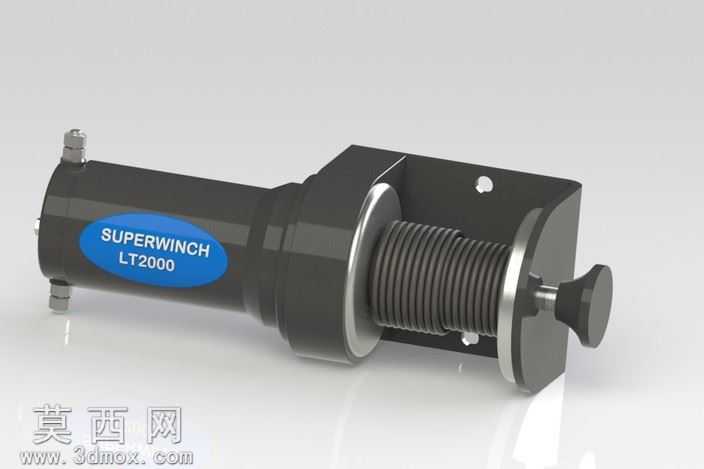

SuperwinchLT2000电动绞车三维设计模型

本模型为SuperwinchLT2000型电动绞车的完整三维设计成果，建模过程严格遵循实物测绘与工业设计规范，在主流三维建模环境中完成全参数化构建，所有零部件均按照1:1真实比例还原，可直接用于结构验证、装配模拟与方案展示。模型整体由驱动电机筒体、卷筒组件、安装支架、端部操作旋钮、进出线接口等核心模块构成，各部件间的装配关系完全匹配实际产品的装配逻辑，相邻部件的配合公差、安装间隙均按照机械设计标准进行预留，可直接生成工程图用于生产参考。材质与渲染层面，模型针对不同部件的实际材质做了精准区分：驱动筒体采用哑光黑色工程塑料搭配金属端盖，表面还原了产品标识的丝印效果；卷筒部分采用金属镀锌材质，还原了钢丝绳缠绕槽的细密纹理，金属部件做了轻微的倒角反光处理，模拟真实金属件的磨砂金属质感；安装支架采用黑色喷塑金属材质，预留的安装孔位、固定螺栓细节均完整还原，端部的操作旋钮做了防滑纹理与哑光橡胶质感的处理，整体渲染效果贴近实物的视觉表现，可直接用于产品宣传、方案演示场景。结构设计上，该电动绞车采用集成式驱动布局，将驱动电机、减速机构集成在左侧筒状腔体内，有效缩减了整体安装体积，右侧卷筒通过法兰与驱动端连接，侧边的安装支架采用L型折弯结构，预留多个固定孔位可适配不同的安装基面，端部的手动旋钮可实现离合操作，方便手动调整钢丝绳伸出长度，整体结构紧凑，受力路径清晰，安装支架的加强筋设计有效提升了承重时的结构强度，卷筒两端的挡边高度经过优化，可避免钢丝绳在收放过程中出现脱槽问题。建模过程中对易被忽略的细节也做了完整还原，包括筒体两端的固定螺栓、接线柱的防水接头、支架上的定位销孔、卷筒表面的缠绕绳槽纹理，所有特征均采用参数化草图驱动，修改对应参数即可快速调整绞车的额定载荷、容绳量等核心参数，适配不同的牵引场景需求，模型的装配约束完整，可在软件中实现卷筒转动、旋钮操作的运动模拟，直观展示绞车的工作状态，为电动绞车的二次设计、改装优化提供了可靠的三维基础参考。
