参数化滚子链传动组件三维设计

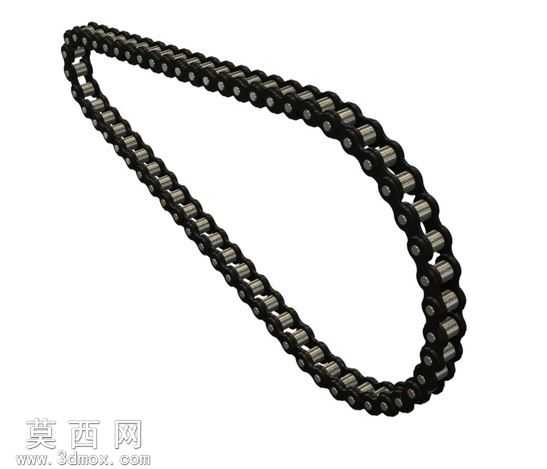

本参数化滚子链模型采用三维参数化建模思路搭建，覆盖ASA25、ASA35、ASA40、ASA50、ASA60、ASA80、ASA100全系列常规滚子链规格，建模过程中以链节为基础单元完成参数化驱动设置，可通过调整核心参数快速生成对应规格的链条成品，无需重复进行基础建模操作。模型搭建时严格还原滚子链的真实结构，每一处链节都包含外链板、内链板、销轴、套筒、滚子五大核心组成部件，各部件间的装配约束完全匹配实际链条的运动逻辑，相邻链节间保留合理的转动间隙，可真实模拟链条绕链轮转动时的弯折状态，不存在结构干涉问题。材质渲染阶段针对不同部件做了区分处理，链板部分采用哑光黑色金属材质模拟工业链条常见的发黑处理表面效果，销轴与滚子端面做了亮面金属质感处理，还原钢制零件经机加工后的金属光泽，整体渲染效果贴近工业场景中实际使用的滚子链外观，视觉真实度较高。模型配套设置了Excel参数计算模块，可自动完成链节中心距核算、所需链节数量计算、链条总长度匹配等核心参数的自动计算与调整，使用者只需输入链轮中心距、链轮齿数等基础工况参数，即可快速得到对应适配的链条配置，大幅降低滚子链选型与建模的重复工作量。建模过程中对每一个链节的尺寸公差都做了合理预留，既保证链条装配后的结构整体性，也还原了滚子链运转时的灵活度，可直接用于传动机构的运动仿真演示、设备装配干涉检查、传动方案可视化展示等场景，适配机械设计过程中传动部分的方案验证需求，也可作为教学场景中链传动结构讲解的可视化模型使用，帮助学习者直观理解滚子链的组成结构与传动原理。
