带滚轮调节的接触式检测传感装置结构

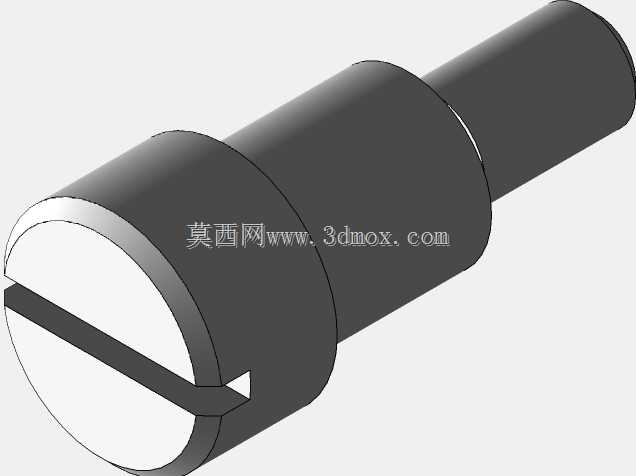

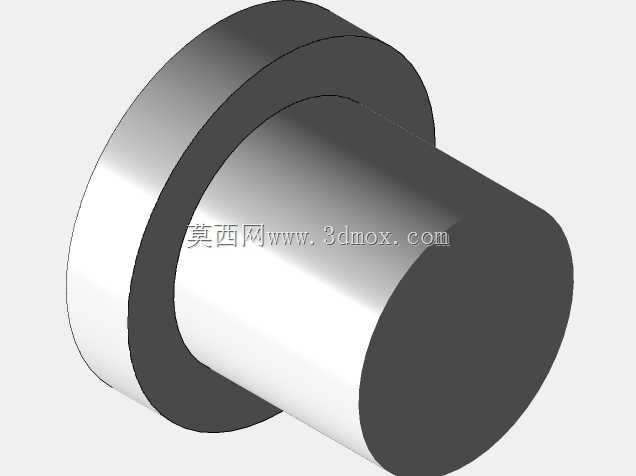

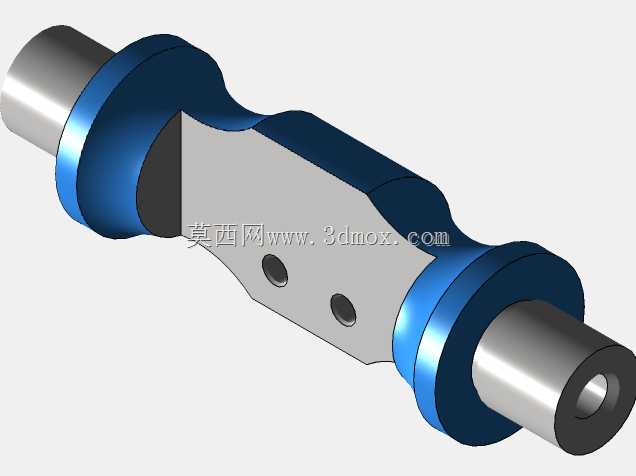

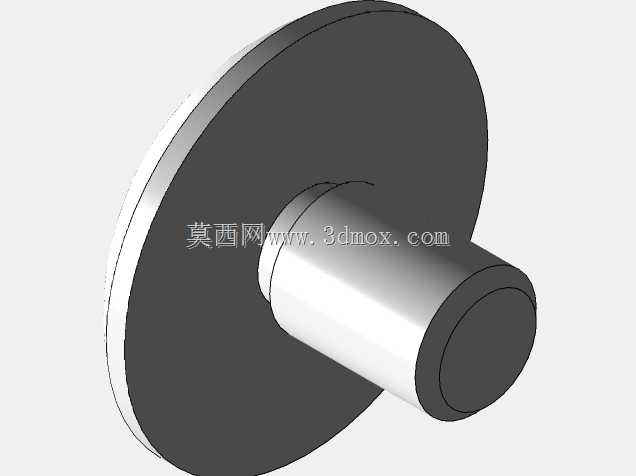

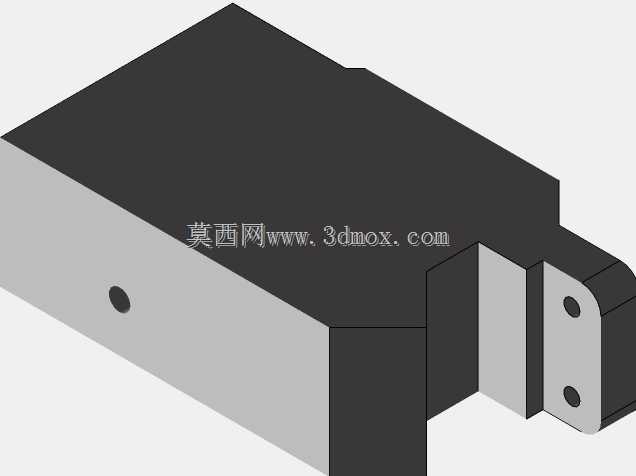

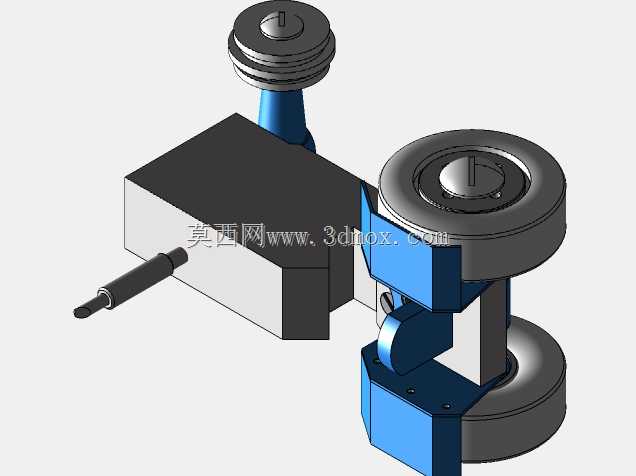

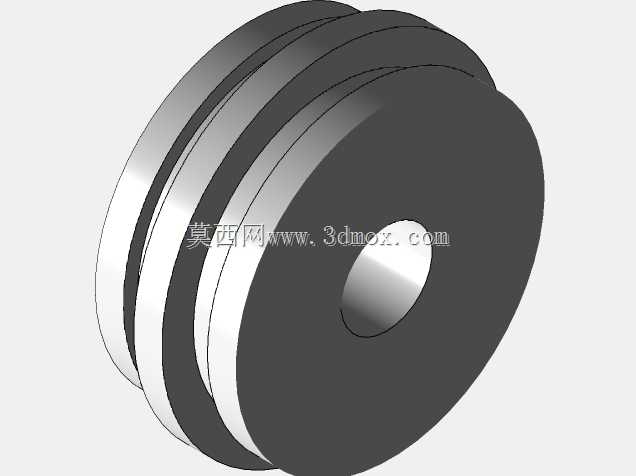

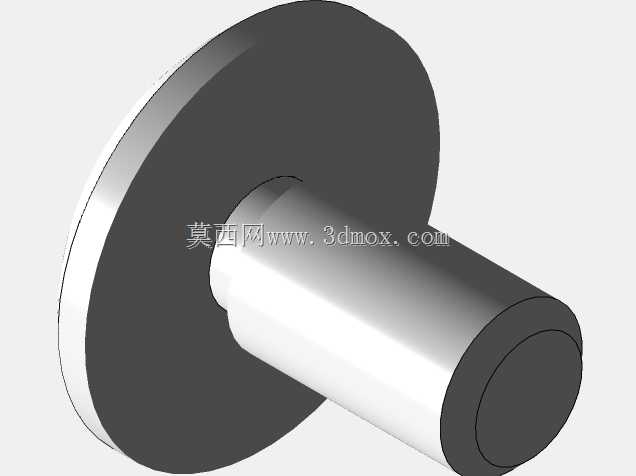

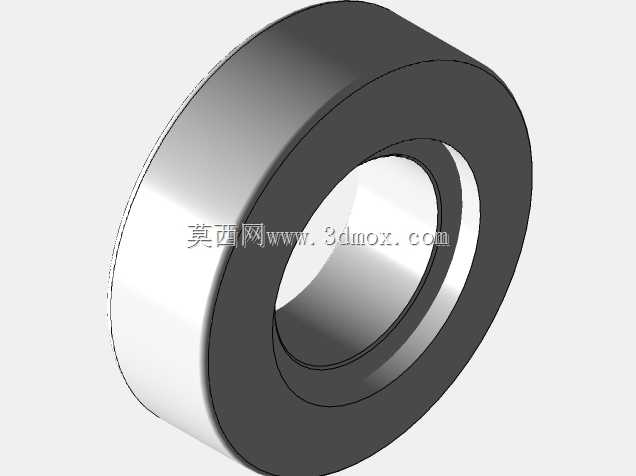

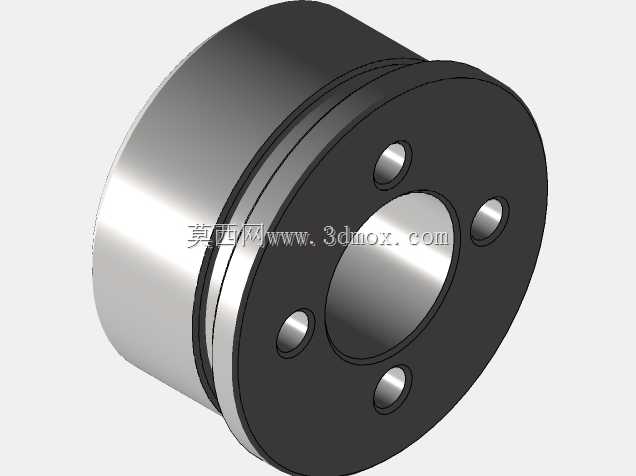

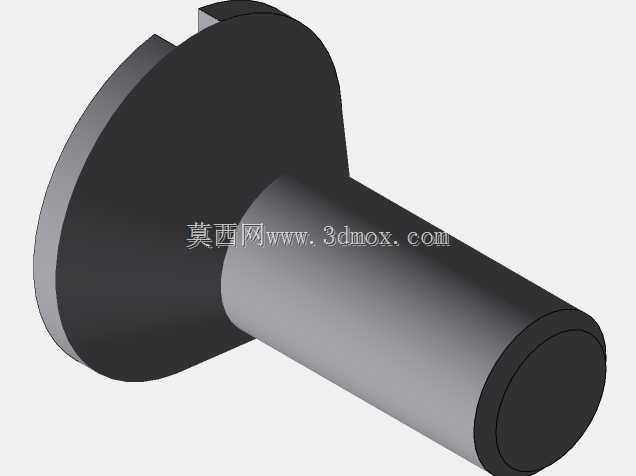

　　在自动化生产线的物料到位检测、工件轮廓仿形追踪、输送线物料偏移量检测场景中，这类带双滚轮接触结构的检测装置有着非常广泛的应用，区别于非接触式的光电、超声类检测元件，接触式结构的检测结果不受被测物表面反光率、环境粉尘、光线干扰的影响，在金属加工、包装输送、木材开料等工况相对复杂的产线中可靠性表现更突出。从结构设计逻辑来看，这套装置采用分体式布局，主体检测模块为方正的盒体结构，内部预留了感应元件、信号调理电路的安装空间，侧方伸出的杆状结构是信号输出的接线端防护结构，可直接对接设备的IO端口，不需要额外做走线防护。两个带V型安装支架的滚轮组件是这套装置的核心执行检测端，滚轮采用内嵌轴承的金属轮体结构，轮面做了精车处理，

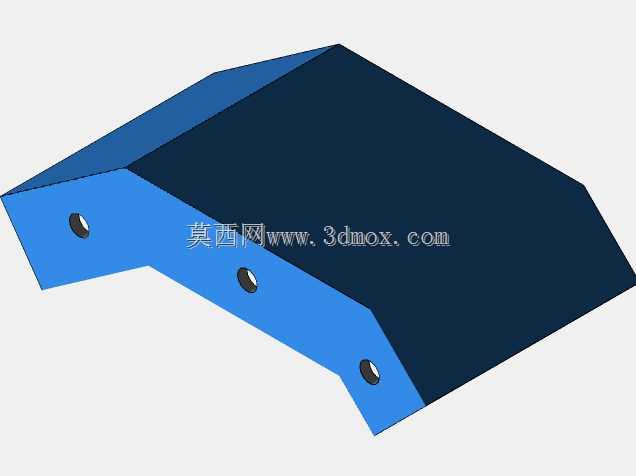

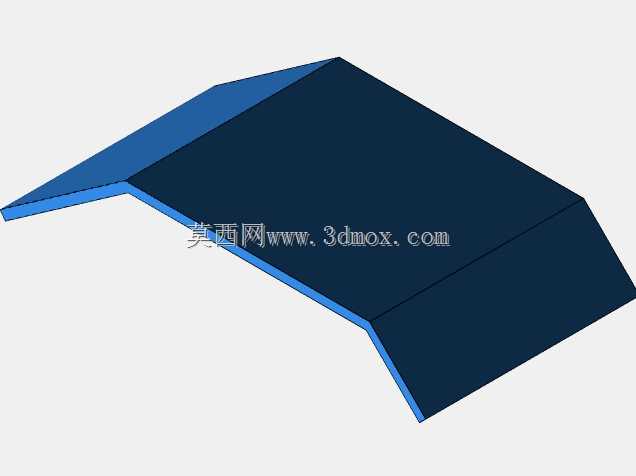

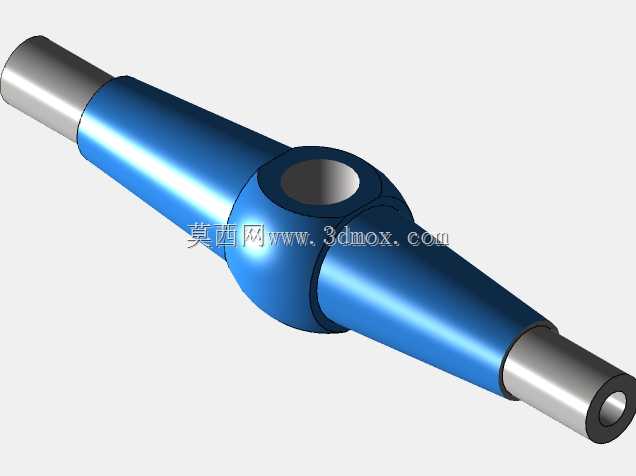

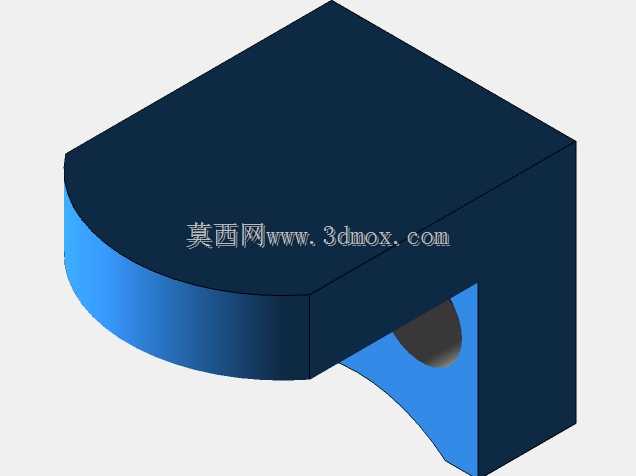

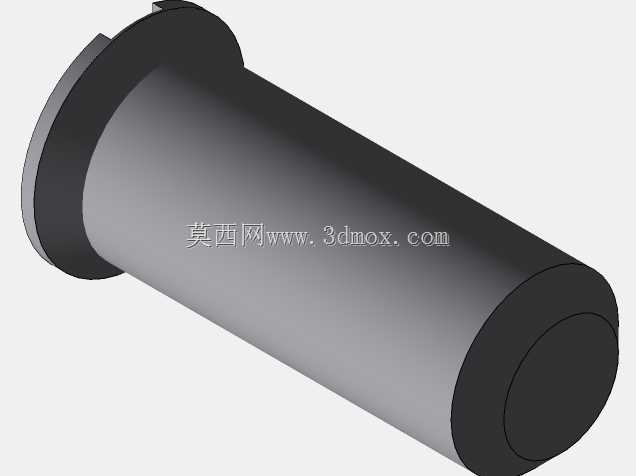

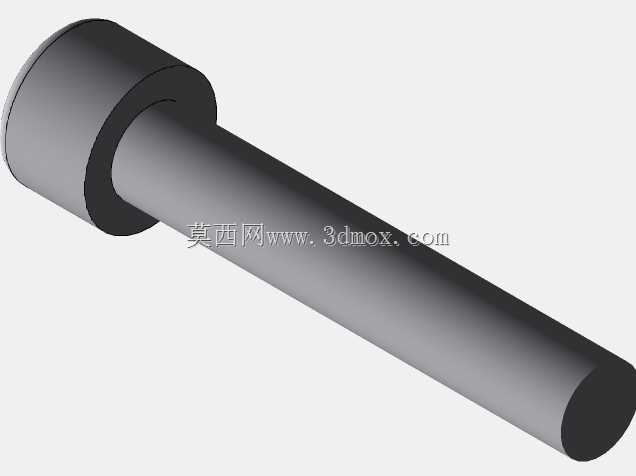

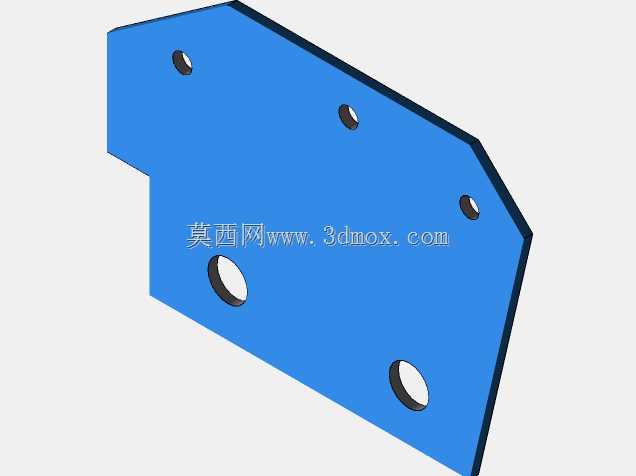

　　表面粗糙度控制在Ra1.6以内，和被测工件接触滚动时不会刮伤工件表面，同时滚动摩擦的阻力远低于滑动接触，长期运行不会出现轮面过度磨损导致检测精度漂移的问题。支架部分采用折弯成型的金属板材制作，蓝色涂装的区域是安装基准面，上面预留的沉头孔用于将滚轮组件固定在主体盒体的侧方，支架和主体之间预留了0.5mm的调节间隙，安装时可以根据被测工件的实际位置微调滚轮的伸出量，保证滚轮和被测面的预紧压力处于合理区间，既不会因为压力过大导致滚轮卡滞，也不会因为压力过小出现接触虚位导致检测信号丢失。上方的单组滚轮调节组件通过柱状连接结构和主体盒体相连，柱体内部设置了压缩弹簧结构，可实现竖直方向的自适应伸缩，当被测工件存在高度方向的尺寸公差波动时，

　　上方滚轮可以始终贴合在工件上表面，配合侧方的双滚轮结构，实现两个维度的位置检测，可同时输出工件的横向偏移量和高度尺寸偏差信号，适配不同规格工件的在线检测需求。从安装边界来看，主体盒体的安装面做了平整化处理，底部预留了两个M6的螺纹安装孔，可直接固定在生产线的安装支架上，整套装置的横向最大轮廓尺寸不超过180mm，竖直方向最高处距离安装基准面的高度为160mm，接线端伸出主体的长度为45mm，安装时不需要预留过大的操作空间，在现有产线上做改造加装时不需要对原有设备结构做大规模改动。设计过程中特意将滚轮的旋转轴线做了平行度校准，两个侧滚轮的轴线平行度公差控制在0.02mm以内，上滚轮的轴线和侧滚轮轴线的垂直度公差控制在0.03mm以内，

　　保证滚轮和工件接触时是纯滚动状态，不会出现偏磨的情况。整套结构没有采用复杂的异形零件，所有结构件都可以通过常规的铣削、折弯、钻孔工艺加工完成，加工成本可控，后期维护时只需要定期检查滚轮轴承的润滑状态、紧固安装螺丝即可，不需要复杂的校准流程，非常适合在批量部署的自动化检测工位使用。在实际使用场景中，这类装置常被安装在输送带的侧方，当板材、型材类工件沿着输送带向前输送时，侧方滚轮贴合工件的侧边，检测工件是否出现走偏，上方滚轮贴合工件上表面，检测工件是否存在翘曲、厚度超差的问题，检测到的异常信号可以直接反馈给产线的纠偏机构或者剔除机构，实现不合格品的自动分拣，相比人工检测的方式，检测效率可以提升3倍以上，检测精度可以稳定控制在0.1mm以内，不会出现人工检测的疲劳误差。
