呼吸类病症模拟演示机械装置结构

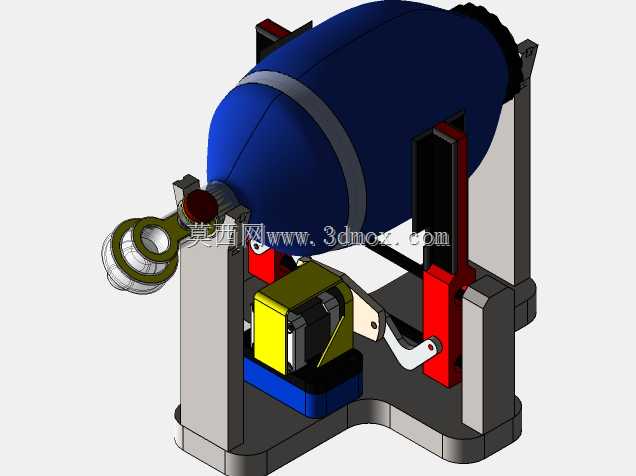

　　这套机械结构的核心应用场景面向呼吸病理教学演示领域，主要用于医学教学过程中直观展示呼吸系统病症发作时的腔体运动、气流路径变化与相关联动结构的动作逻辑，替代传统平面挂图的静态展示缺陷，让学习者能通过实体结构的动态演示，直观理解病理状态下呼吸系统各部件的运动关联。从功能特性来看，装置主体的椭球腔体模拟胸腔与肺部的容纳空间，腔体侧方连接的环形管路结构对应呼吸道通路，底部的多组支撑立柱承担整体承重与部件定位作用，立柱之间设置的黄黑配色传动组件，负责模拟呼吸过程中腔体的扩张、收缩动作，以及病理状态下的异常震颤、通路狭窄对应的结构位移。设计过程中优先考虑了演示动作的还原度，首先确定腔体的容积变化区间，匹配正常呼吸与病理状态下的腔体形变量，

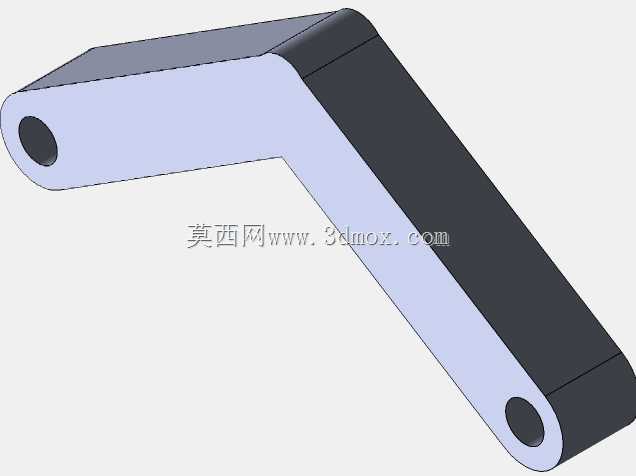

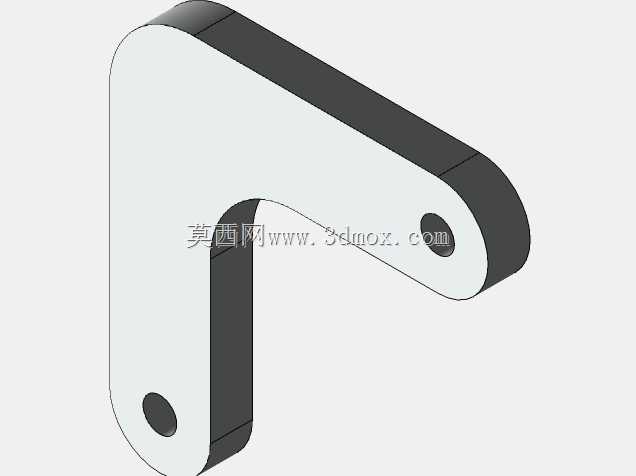

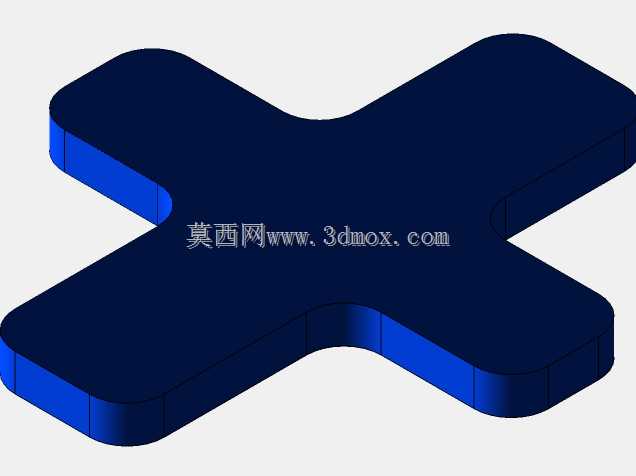

　　将驱动组件布置在腔体下方的支撑框架内，避免外露结构遮挡演示视角，同时在传动连杆的铰接位置预留了足够的活动间隙，保证动作运行过程中无卡滞，侧方的管路接口采用快拆式的铰接结构，可根据不同演示需求更换对应不同病症的通路模拟件，比如模拟气道阻塞时可更换带缩径结构的管路段，模拟呼吸肌乏力时可调整驱动组件的行程限位块，改变腔体的扩张幅度。外形尺寸方面，整体结构采用立式框架布局，底部安装底座的边界尺寸控制在常规教学桌面的承载范围内，不需要额外定制安装台架，底座上预留的四个安装孔位可直接通过螺栓固定在演示台面上，避免演示过程中装置移位，腔体最高点距离底座的高度适配站立观摩的视线高度，不需要额外垫高即可让周围学习者清晰看到腔体与管路的动作过程。

　　安装边界上，驱动组件的走线从支撑立柱的内部空腔穿过，不会在装置外部裸露走线，侧方的管路延伸端距离支撑框架外沿预留了足够的操作空间，更换演示配件时不需要拆卸主体框架即可完成操作，各运动部件的活动范围内没有突出的尖锐结构，避免教学演示过程中出现磕碰风险。结构设计时还考虑了长期演示的耐用性，所有铰接位置都采用耐磨衬套，减少反复动作带来的磨损量，腔体采用轻量化的薄壁结构，降低驱动组件的负载，同时保证腔体本身的形变量在演示要求的范围内，不会因为自身重量出现非预期的形变。支撑框架采用对称式布局，保证整体重心落在底座中心位置，即使快速动作演示时也不会出现倾翻风险，驱动组件的安装位置设置了可调节的固定槽，可根据不同的演示动作需求调整驱动件的安装位置，改变动作的传动比，适配不同病症的演示动作速度要求。
