带定位凸台与夹装结构的机械基座

项目分类:通用机械零部件 发布时间:2022-03-03 ID:568999
  • 带定位凸台与夹装结构的机械基座

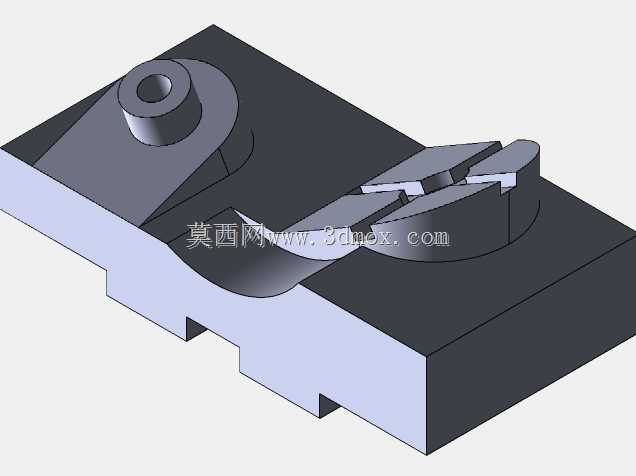

  在非标自动化生产线的工位定位环节,这类带集成功能结构的基座是工位载具的核心承载部件,常见于小型零件装配、检测工位的工装搭建,区别于通用平板式安装底座,该构件将定位、夹装功能直接集成在基座本体上,省去了额外拼接功能附件的装配步骤,能有效压缩工位的整体安装空间,同时减少多零件拼接带来的累积装配误差。从结构设计逻辑来看,基座主体采用矩形块体作为承载基础,底部设置的两处凹槽是对应生产线输送线体的定位卡槽,安装时可直接卡入线体的型材导轨凸沿,不需要额外设计转接安装板,卡槽的宽度与深度匹配常规20系列工业铝型材的安装边尺寸,能兼容多数轻型装配线的输送工位安装边界,基座整体的长宽尺寸控制在120mm*80mm区间,总高度不超过35mm,

  属于小型工位载具的适配尺寸,不会占用过多线体的垂直操作空间。基座左侧的带孔凸台是工件定位结构,凸台中心的通孔为定位销安装孔,孔壁做了0.02mm的公差预留,可压入标准圆柱定位销,对放置在基座平面的待加工或待装配零件做圆孔定位,凸台与基座主体之间设置的三角加强筋,是为了抵消定位销受横向力时产生的弯矩,避免凸台根部因长期受载出现应力断裂,加强筋的厚度取基座壁厚的0.8倍,既保证结构强度,又不会过多增加基座的整体重量。基座右侧的开口式夹装结构是该构件的核心功能区,采用弹性开口夹的设计思路,夹口的开合间隙预留0.3mm,当待装零件的定位轴插入夹口后,可通过夹口侧面的螺钉孔拧入紧定螺钉,收拢夹口实现对零件的夹紧固定,

  夹口的内圆弧面做了R5的圆角匹配,对应直径10mm的圆柱类零件装夹,夹装结构的底部与基座平面做了圆弧过渡,避免铣加工时出现应力集中的直角缺口,同时也能减少零件装夹时与基座棱角的磕碰划伤。从加工工艺适配性来看,该构件的所有外露棱边都做了C0.5的倒角处理,既去除铣加工产生的毛刺,也避免操作人员安装调试时被锐边划伤,基座的上平面作为工件承载面,设计时标注了0.01mm的平面度要求,保证待装零件放置时不会出现倾斜偏移,底部安装面的平面度要求与上平面保持一致,确保基座卡入线体导轨后不会出现翘曲。在实际应用场景中,这类集成式基座可直接用于小型传感器、微型轴类零件的装配工位,不需要额外搭配平口钳等独立夹具,单工位的零件装配数量能减少3到4个,

  装配调试的时间可缩短40%左右,夹装结构的夹紧力经过结构核算,在M3紧定螺钉施加0.5N·m扭矩的情况下,可承受15N的横向拉脱力,完全满足轻型装配工位的零件固定需求,定位凸台的定位销孔与夹装结构的同轴度控制在0.03mm以内,能保证待装零件定位基准与夹装基准的统一,减少工位的定位误差。设计过程中特意将夹装结构的开口方向朝向线体的操作侧,方便操作人员取放零件,定位凸台设置在夹装结构的斜对侧,两者的中心距预留了足够的操作空间,不会出现零件装夹时与定位结构干涉的情况,基座的壁厚整体取8mm,在保证整体刚性的前提下,尽可能减少材料的去除量,降低铣加工的走刀时间,适合小批量的工装定制加工场景。
