创意三指造型桌面夹持限位结构件

　　日常工装夹具设计里，常遇到需要兼顾功能实用性与场景趣味性的需求，这款三指造型的夹持限位结构件，正是针对桌面级小型工位的定位、夹持场景开发的结构设计。从实际应用场景来看，这类结构件可适配桌面小型装配工位的物料挡停、轻型工件的侧向夹持定位，也可作为桌面文创类的固定支架使用，相比常规方正的限位挡块，拟人化的三指造型能在满足功能的同时，弱化工业工装的冰冷感，适配开放工位、教学实训场景的使用需求。

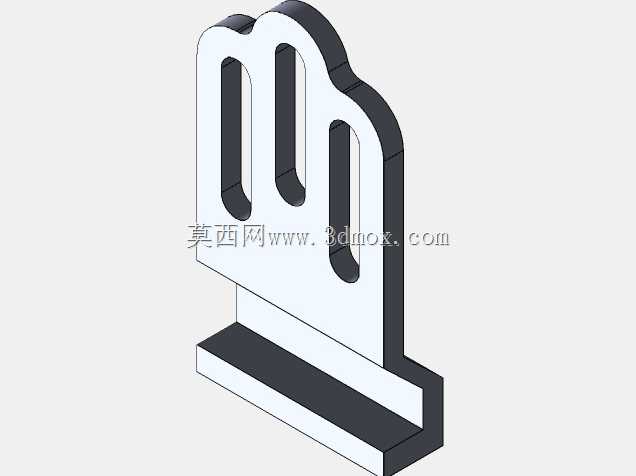

　　从功能特性上看，该结构件采用一体化等厚拉伸结构，主体部分的三个长条形镂空槽，并非单纯的造型装饰，实际是为安装固定预留的调节行程空间：三个槽位沿竖直方向平行排布，可适配不同安装孔距的基座，安装时螺栓穿过镂空槽，可根据实际夹持需求上下调整结构件的伸出高度，调整到位后锁紧螺母即可完成固定，无需在安装基座上重新打孔，适配性更强。底部的凸台结构是安装定位的基准边，安装时凸台侧面与安装基座的侧边贴合，可快速完成结构件的定位，避免安装时出现歪斜，保证夹持面与工件基准面的平行度。

　　设计思路上，这款结构件没有采用复杂的装配结构，整体为单一零件，通过拉伸、切除即可完成成型，不管是采用3D打印快速制作单件，还是采用板材切割批量加工，都能实现较低的制造成本。造型上采用拟人化的三指轮廓，将常规的直板挡块的上部轮廓做了圆弧过渡的指形处理，三个指形凸起之间的内凹圆弧，刚好可以适配圆柱类小型工件的侧面定位，比如桌面工位上的小型棒料、圆柱形工具的侧向挡停，相比直板挡块的线接触，圆弧内凹可以形成更稳定的两点接触，避免圆柱工件定位时出现滚动偏移。

　　从外形尺寸与安装边界来看，该结构件整体厚度均匀，适合采用5-8mm厚度的板材加工，整体高度控制在100mm以内，宽度在70mm左右，不会占用过多桌面安装空间；底部凸台的宽度比主体部分窄20mm左右，凸台厚度与主体一致，安装时凸台嵌入基座的安装槽内，可承受更大的侧向冲击力，避免夹持工件时结构件出现根部断裂。三个镂空槽的宽度统一为8mm，可适配M6规格的安装螺栓，槽的长度预留了20mm的调节行程，可满足不同高度的定位需求。结构件的所有外边缘都做了R2的圆角处理，没有尖锐棱角，避免操作时划伤操作人员，符合桌面工位的安全使用要求。

　　在实际使用中，这类结构件不需要复杂的维护，因为是一体化结构，没有活动零部件，长期使用不会出现松动、磨损的问题，相比带活动关节的夹持夹具，可靠性更高。针对教学实训场景，这种趣味化的结构件也能帮助初学者理解安装调节槽、定位基准边的设计逻辑，把枯燥的机械结构知识和具象的趣味造型结合起来，降低学习门槛。针对小型文创工作室的桌面工位，这款结构件既可以作为工具收纳的挡边，固定在桌面边缘阻挡工具滑落，也可以作为小型展示牌的固定支架，通过调整安装高度适配不同尺寸的展示牌，实现一物多用。
