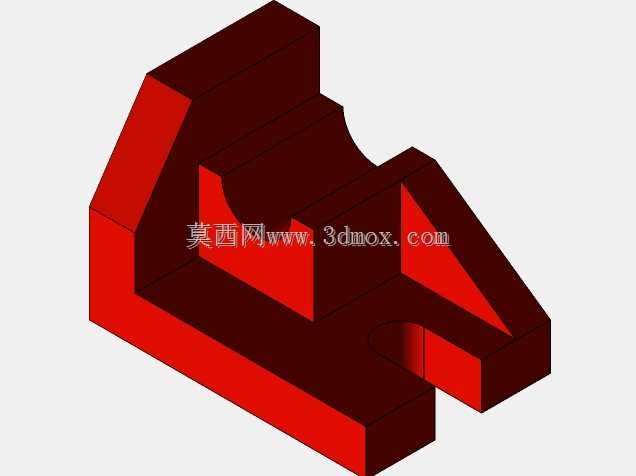

带弧形槽与三角加强筋的L型定位支撑块

　　在非标自动化生产线的工件定位工位、工装夹具的辅助支撑环节，这类带特殊型面的块状构件是很常见的功能件，很多刚入行的结构设计人员容易忽略这类小零件的细节设计，往往只画个大致方块就出图，最后现场装配时才发现要么定位不准、要么受力后出现形变偏移，反而拖慢整个项目的调试进度。做这类构件的三维建模时，首先要明确它的实际使用场景：如果是用在传感器安装支架的辅助定位场景，它的L型基准面要分别对应安装基板的垂直面与水平面，两个贴合面的平面度公差要控制在0.05mm以内，避免安装后传感器的检测面出现角度偏移，导致检测信号误触发。构件上的内凹弧形槽不是随意绘制的曲面，这个槽位是为了避让圆柱形的检测探头或者走线的护线套，槽的半径要比避让件的外径大0.

　　3-0.5mm，既保证足够的避让间隙，又不会因为间隙过大导致周边的切屑、灰尘堆积在槽内，影响日常清理维护。侧面的三角加强筋结构，很多人建模时会直接做等厚的直角三角块，实际生产中要注意筋与主体连接的位置要做R2-R3的圆角过渡，避免铣加工时出现应力集中的尖角，同时也能减少构件受侧向冲击力时的开裂风险，尤其是在设备频繁启停、有振动的工位上，这个过渡圆角的作用比盲目增加构件整体厚度更有效，还能控制零件的整体重量。从安装边界来看，这类支撑块的底部凸台是用来卡入安装基板的定位槽内的，凸台的宽度要比安装槽的宽度小0.1mm，采用间隙配合方便装配时的位置微调，凸台端部的半圆缺口是对应安装板上的锁紧螺丝位置，装配时不需要完全抬起构件，

　　松开螺丝就能沿着槽方向调整位置，调整到位后直接拧紧螺丝即可，比完全拆卸式的结构节省不少工位调整的时间。建模过程中要注意各个特征的拔模角度，如果是采用铝型材铣加工的方式制作，非配合面可以做0.5度的拔模，减少铣刀的侧刃磨损；如果是采用3D打印做样件验证，配合面的拔模角度要控制在0.2度以内，避免打印后配合间隙过大影响定位精度。很多设计人员在做这类零件时，会把所有的棱边都做倒角处理，实际上作为定位基准的两个垂直贴合面的棱边要保留锐边，只做0.1mm的毛刺去除倒角即可，过大的倒角会导致两个贴合面无法完全贴紧，出现定位虚位。另外构件上的三角筋位置，要避开传感器的走线方向，筋的高度不要超过传感器本体的安装高度，

　　避免遮挡检测光路或者碰撞到移动的工件。在实际选型应用中，如果是用在有切削液的机加工工位，这类构件的材质要选用6061铝合金做阳极氧化处理，表面的氧化层能抵御切削液的腐蚀，同时不会像钢材那样容易生锈污染加工台面；如果是用在无尘车间的检测工位，可以选用POM材质加工，重量更轻也不会产生金属碎屑，不会影响洁净车间的环境要求。建模时还要注意各个特征的加工工艺性，比如弧形槽的深度不要超过构件整体厚度的三分之二，避免加工时出现弹刀导致槽面粗糙度不达标；底部凸台的高度不要超过8mm，过高的凸台在受侧向力时容易出现断裂，尤其是采用塑料材质加工时，凸台高度过高会大幅降低整体结构强度。这类构件看似结构简单，实际上每一个型面、每一个缺口都对应实际装配与使用的需求，没有多余的特征，也不能缺少必要的结构细节，很多新手做的模型看着外形相似，实际拿到现场根本没法用，就是因为没有结合实际的安装、加工、维护场景去推敲每一个结构的作用，只是照着大概的外形画了个相似的方块而已。
