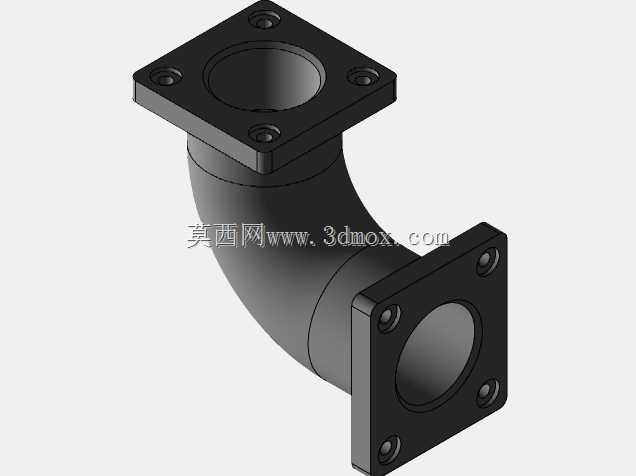

90度弯式方形法兰连接弯头结构

　　在流体输送管路、气动液压回路以及工业设备的气路连接场景中，经常会遇到管路需要90度转向同时兼顾端面密封连接的需求，这类弯式法兰接头的设计合理性，直接影响管路的安装效率、密封可靠性以及管路布局的紧凑程度。不同于常见的圆法兰弯接头，这款两端采用方形法兰结构的90度弯接头，更适配安装空间受限、安装孔位需要方形排布的设备接口，比如小型仪表的气路引出端、紧凑型气动控制单元的管路转向位置、传感器配套的采样气路连接段，都能看到这类结构的实际应用。

　　从实际使用的功能特性来看，这款弯接头的核心作用是实现管路的直角转向，同时通过两端的方形法兰端面完成与对接部件的刚性连接与密封。两端法兰上的四个安装孔采用对称式排布，孔位中心距与对接端的安装孔位完全匹配，安装时螺栓从法兰孔穿入后直接锁紧在对接部件的螺纹孔上，不需要额外搭配螺母，在狭窄的设备内部空间里操作时，这种单侧面锁紧的结构能大幅降低安装难度，不需要在接头背面预留扳手操作空间。法兰端面预留了密封件安装槽位，实际装配时可以根据输送介质的特性选择O型圈或者平垫片，实现端面静密封，避免介质从连接位置泄漏，不管是低压压缩空气、惰性气体还是低压液体输送场景，都能满足密封要求。

　　设计过程中首先要考虑的是流道的顺畅性，弯头的弯曲段采用圆弧过渡结构，而非直角弯折，这样可以大幅降低介质在转向位置的流阻，减少介质输送过程中的压力损失，同时也能避免介质中的杂质在弯折位置沉积堵塞，尤其是在输送带有微小颗粒的流体或者采样气路中，圆弧流道的优势会更加明显。弯头的壁厚设计需要兼顾强度与轻量化，根据常规使用的压力等级，壁厚取值既要满足承压要求，避免管路在额定压力下出现变形或者破裂，也要避免壁厚过大造成整体重量增加、材料浪费。两端方形法兰的厚度设计需要考虑螺栓锁紧时的刚性，当螺栓按照规定扭矩锁紧时，法兰不能出现翘曲变形，否则会导致密封面贴合不紧密出现泄漏，因此法兰厚度会根据螺栓孔的间距、螺栓规格做匹配计算，保证锁紧后法兰面保持平整。

　　从安装边界尺寸来看，两端方形法兰的外轮廓尺寸小于同通径的圆法兰外接圆直径，在并排布置多组管路的时候，方形法兰的侧边可以相互贴近排布，能有效缩小管路组的整体占用宽度，提升设备内部的空间利用率。弯头的弯曲半径经过优化，既不会因为弯曲半径过小造成流阻陡增，也不会因为弯曲半径过大导致弯头整体向外突出过多，避免和周边的其他零部件产生安装干涉。两端法兰的密封面采用平面加工，表面粗糙度满足密封件的贴合要求，安装孔的位置度公差控制在合理范围内，保证和对接部件装配时螺栓能够顺利穿入，不会出现孔位错位需要强行掰动管路对位的情况，减少装配时的额外应力，避免长期使用过程中因为装配应力造成接头开裂或者密封失效。

　　在实际选型应用时，需要先确认对接端的法兰安装孔位尺寸、通径大小以及工作压力等级是否匹配，这款弯接头的通径与两端法兰的通径保持一致，不会出现通径缩口的情况，保证介质输送的流量不受影响。接头的主体部分与两端法兰采用一体化结构设计，没有拼接焊缝，整体结构强度更高，不存在焊缝位置泄漏或者开裂的风险，适合在有一定振动的设备环境下使用，不会因为长期振动造成连接位置松动。外观的黑色处理层不仅能提升部件的防锈耐腐蚀能力，也能避免金属表面在潮湿环境下出现锈蚀污染周边设备的情况，在工业现场的复杂环境中能保持更长的使用寿命。
