带腰孔安装座铰接支撑连接构件

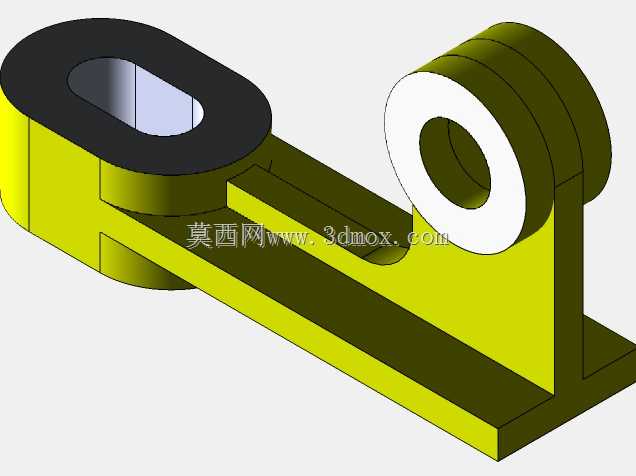

　　该构件属于设备机架上的铰接类连接支撑件，常见于轻工输送设备、小型自动化工装的摆臂连接工位，主要承担两个相对摆动部件之间的载荷传递与位置约束功能，一端通过腰型孔实现安装位置的微调补偿，抵消机架焊接或装配带来的位置累计误差，另一端通过带衬套安装位的铰接耳与摆动轴配合，实现相邻部件的定轴摆动动作。从结构设计逻辑来看，构件整体采用L型弯折的一体式承载结构，底部水平段为安装贴合面，设置的长圆形腰孔可适配M6-M8规格的紧固件，安装时可沿腰孔长度方向调整±5mm的位置量，能够有效吸收加工过程中安装孔位的位置度偏差，降低对机架配合面的加工精度要求，适合小批量设备的快速装配场景。竖直段向上延伸后集成了圆筒状铰接耳结构，铰接耳内孔预留了衬套压装余量，

　　可根据实际载荷工况选配铜基自润滑衬套或者工程塑料耐磨衬套，避免铰接轴直接与基体摩擦造成构件整体报废，延长部件的维护更换周期。构件的壁厚设计遵循等强度原则，安装座与铰接耳的衔接位置做了渐变加厚处理，避免应力集中造成的疲劳断裂，水平安装面与竖直支撑面之间设置了三角状加强筋结构，在不额外增加过多整体重量的前提下，大幅提升构件的抗弯曲、抗扭转载荷能力，在摆臂频繁往复摆动的工况下，不会出现支撑面变形导致的铰接卡滞问题。从安装边界来看，该构件水平安装段的贴合面平面度要求控制在0.1mm以内，保证安装后与机架面完全贴合，避免锁紧紧固件后构件产生内应力；铰接耳的内孔轴线与水平安装面的平行度公差控制在0.05mm以内，

　　保证铰接轴装配后不会出现别劲现象，摆动过程中阻力均匀无卡顿。腰孔的沉台设计可适配内六角圆柱头螺钉的安装，螺钉锁紧后头部不会突出安装面，不会对相邻运动部件造成运动干涉。在实际应用场景中，这类构件常被用作小型料仓挡板的铰接支座、检测工位摆杆的支撑座、或者安全门的转动连接座，相比分体式焊接的铰接支座，一体式结构的构件不存在焊接变形问题，装配后的位置一致性更好，不需要后续的焊后校形、二次机加工工序，能够有效缩短设备的装配周期。设计过程中针对铰接部位的载荷做了针对性强化，铰接耳采用双层叠合的圆筒结构，相比单耳结构能够承受更大的径向载荷，同时铰接轴的受力点位于两个耳片的中间位置，可避免铰接轴承受单边弯矩造成的轴磨损加快问题。

　　构件的所有棱边都做了R1左右的倒圆角处理，既可以避免装配过程中锐边划伤操作人员，也能消除加工过程中产生的应力集中点，提升构件的抗疲劳性能。在装配适配性上，该构件的竖直支撑段外侧预留了足够的扳手操作空间，锁紧腰孔位置的紧固件时，标准内六角扳手可以无阻碍操作，不需要额外设计特殊工装来完成装配。铰接耳的端面与相邻摆动部件的侧面预留了0.5-1mm的间隙，避免摆动过程中出现端面摩擦，同时可以根据实际装配间隙选配调整垫片，控制摆动部件的轴向窜动量在合理范围内。
