带防护结构的螺栓紧固式法兰耦合件

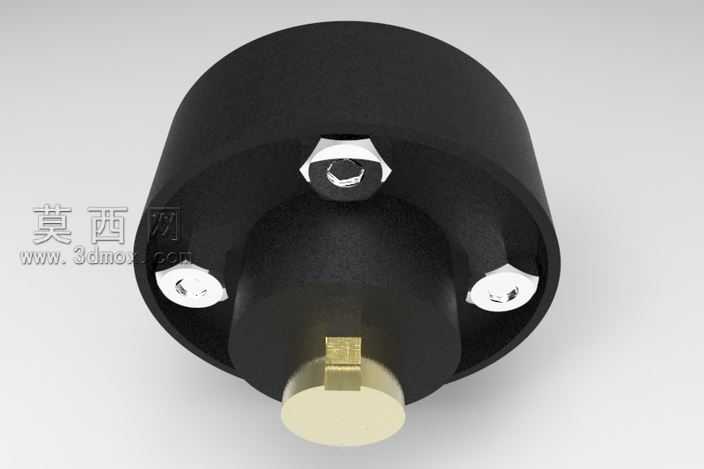

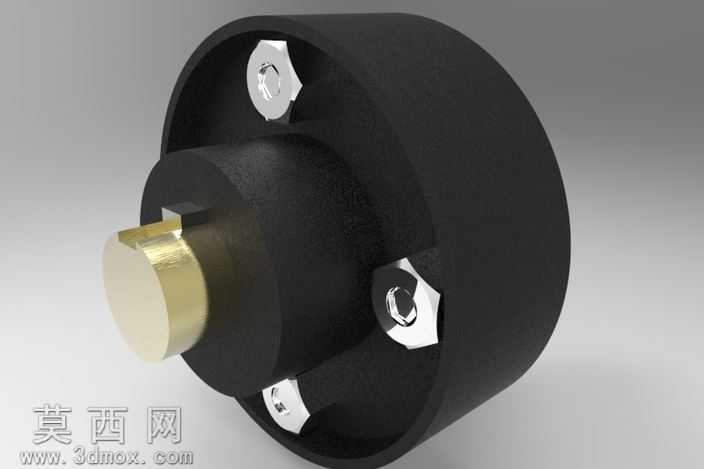

本作品为带防护结构的法兰耦合连接件，采用三维参数化建模方式完成全结构构建，建模过程中优先保证各配合尺寸的工程合理性，对法兰主体、内嵌螺栓、锁紧螺母、对接轴头分别进行独立特征建模后完成虚拟装配，还原实际装配状态下的位置关系与配合间隙。模型渲染阶段采用写实材质方案，法兰主体外壳赋予哑光黑色工程塑料材质，调整材质粗糙度参数模拟工业橡塑部件的磨砂质感，表面添加细微的颗粒纹理提升真实感；外露的六角螺栓与锁紧螺母赋予抛光金属材质，调整金属反射参数与高光范围，还原镀锌紧固件的亮面金属光泽，边缘做微小倒角处理避免渲染时出现锐利硬边的失真效果；前端伸出的对接轴头采用黄铜材质，调整金属色泽为暖金色，添加轻微的使用磨损纹理，模拟铜质轴头长期对接摩擦后的质感。结构设计上采用两半式法兰对接的核心形式，将螺栓与螺母的外露部分完全内嵌于法兰外壳的凹槽内，通过外壳的围挡结构避免螺栓螺母受外力磕碰变形，同时防止转动过程中外露紧固件剐蹭周边设备或操作人员，消除传统外露螺栓法兰耦合结构的安全隐患。建模过程中对法兰端面的对接定位止口做了精确的尺寸匹配，保证两半法兰对接时的同轴度，螺栓孔位采用圆周均布设计，确保锁紧时受力均匀，前端轴头与法兰主体的配合段采用过盈配合的结构设计，添加轴向定位台阶避免轴头窜动。整体模型的特征树逻辑清晰，各部件可单独拆分编辑，方便后续根据实际使用场景调整法兰外径、螺栓数量、轴头直径等参数，渲染输出的效果图还原了产品在工业光照环境下的真实视觉效果，材质区分明确，结构细节清晰，可用于产品结构展示、安装说明演示、工程方案配套展示等场景。
