商用台式扎啤制冷分发设备结构设计

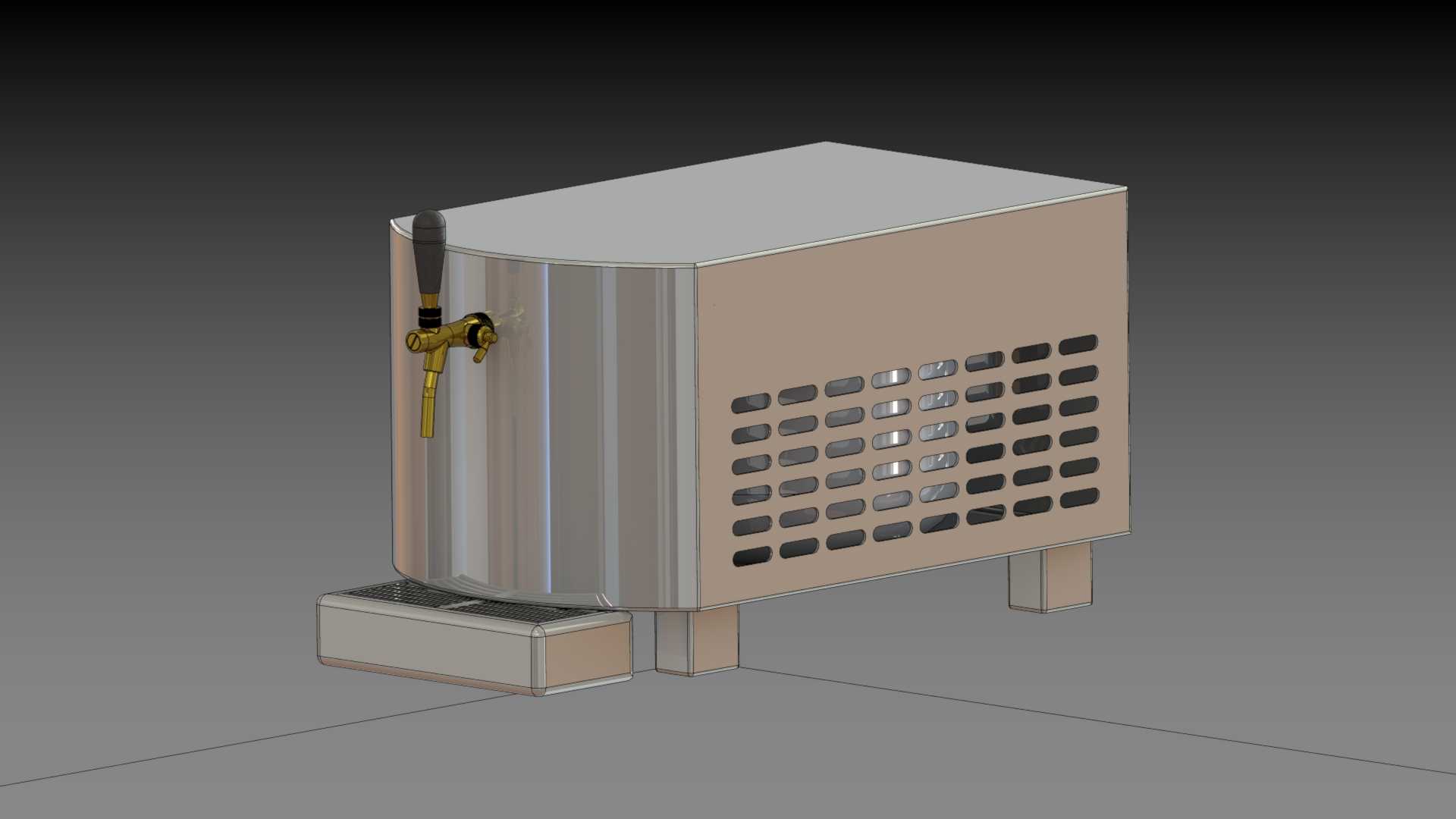

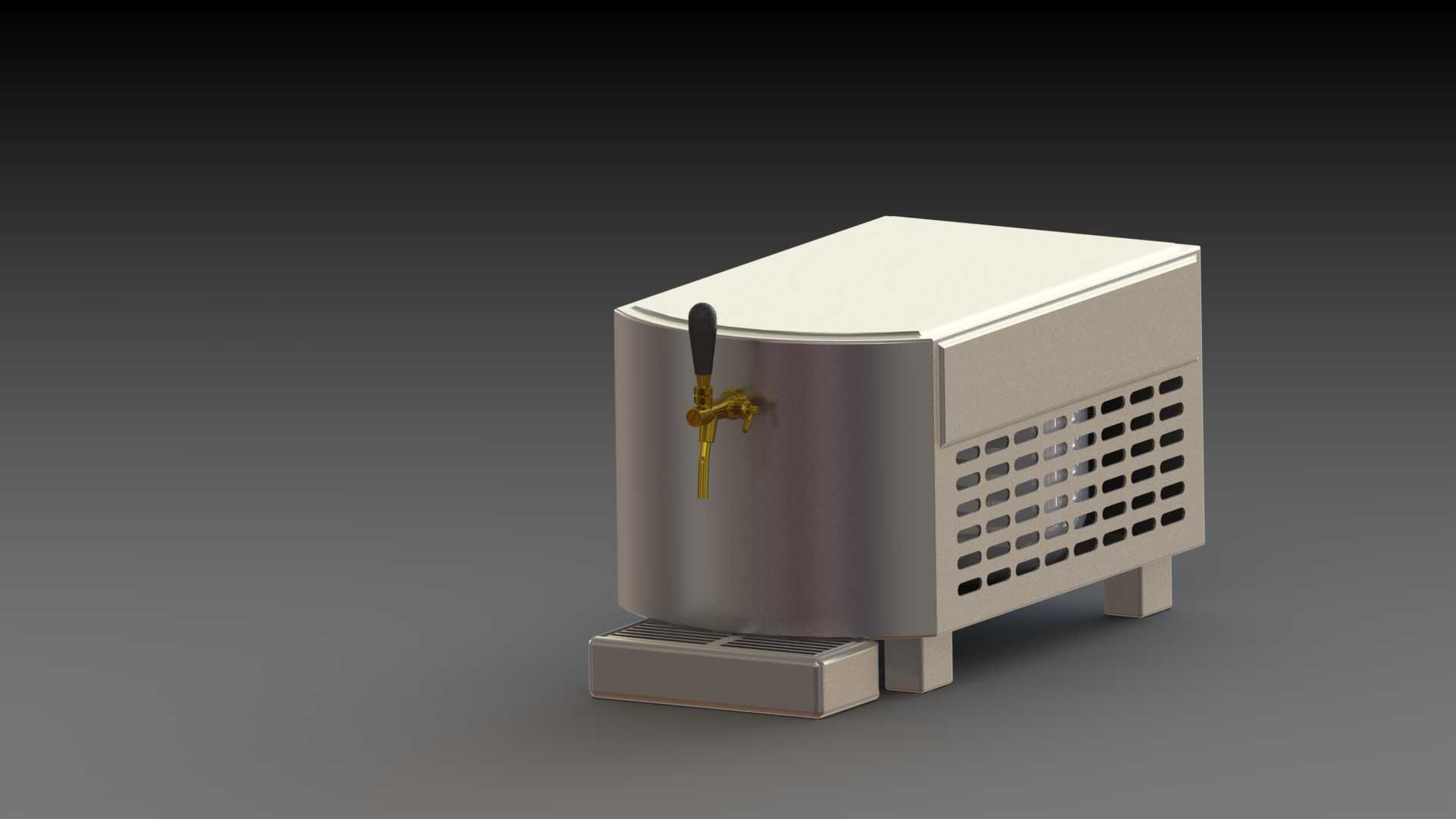

　　这款台式扎啤制冷分发设备，主要面向小型酒吧、精酿餐吧、户外临时酒水售卖点这类场景设计，区别于大型立式扎啤机的占地问题，台式结构可以直接放置在吧台操作台面，不需要额外预留地面安装空间，适配多数商用吧台的常规台面承重与尺寸边界。设备整体采用圆弧过渡的不锈钢壳体设计，正面单龙头出酒结构，下方配套可拆卸的接水托盘，承接出酒时滴落的残酒，避免污染操作台面，托盘采用抽拉式结构，日常清理时可以直接抽出倾倒清洗，不需要挪动整机位置。设备侧面排布矩阵式通风散热孔，对应内部制冷压缩机组的散热风道，开孔采用长圆形冲压成型，既保证通风通流面积，又能避免大尺寸杂物进入设备内部，同时兼顾壳体的结构强度，不会因为密集开孔导致侧板刚度不足产生形变。

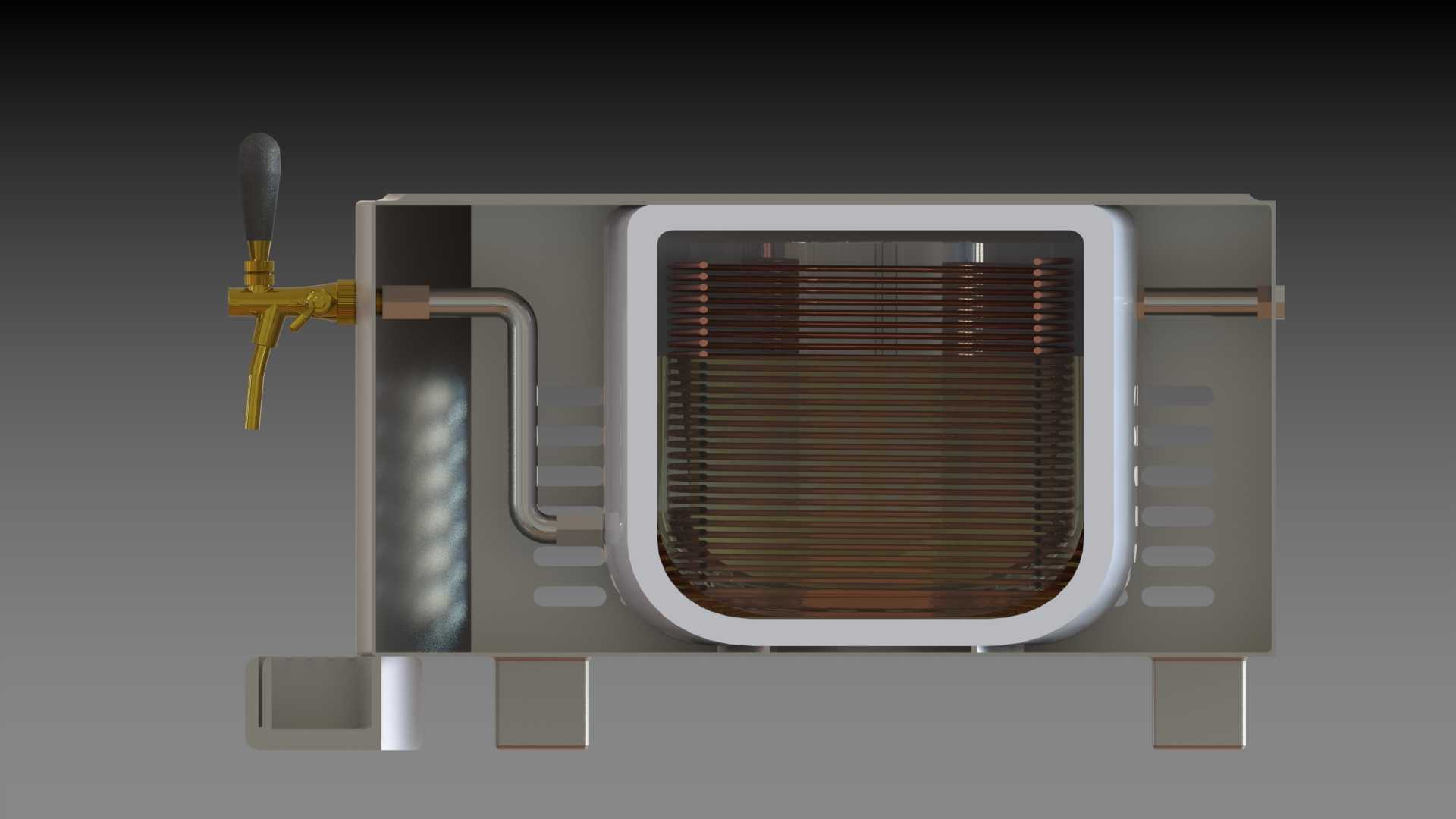

　　内部制冷管路采用蛇形排布结构，这种管路走向设计可以最大化延长啤酒在制冷腔体内的流经路径，让酒液在管路内流动过程中充分与制冷介质完成热交换，保证出酒温度稳定维持在3-5摄氏度的最佳饮用区间，避免短管路导致的酒液降温不充分、出酒泡沫过多的问题。设备底部设置四个可调式支撑脚，可以根据吧台台面的平整度调整支撑高度，保证设备放置水平，避免内部制冷压缩机因为倾斜运行产生异常磨损，同时支撑脚将设备底板抬离台面10-15mm的间隙，给底部通风留出空间，避免设备底面长期与台面贴合积存冷凝水，腐蚀壳体底板。出酒龙头采用黄铜材质阀体搭配黑色操作手柄，手柄的握持长度符合人体操作习惯，单次扳动即可完成出酒操作，不需要持续施加按压力，

　　降低吧台操作人员的重复劳动强度，龙头与壳体的连接位置采用密封法兰结构，配合食品级密封垫圈，避免酒液渗漏同时符合食品接触材料的安全要求。设备顶部采用圆弧封边的平面盖板，既可以作为临时放置酒杯的操作面，也可以通过拆卸盖板完成内部管路的检修与清洁，盖板与壳体的配合缝隙控制在1mm以内，避免酒水泼洒时渗入设备内部。从安装边界来看，设备整体宽度控制在400mm以内，深度在350mm左右，高度不超过500mm，占用吧台台面空间不足0.15平方米，对于操作空间紧张的小型餐饮场所非常友好，设备后侧预留电源接线与啤酒管路接入位置，安装时只需要对接成品啤酒桶的输酒管、接通标准民用电源即可投入使用，不需要额外布设复杂的管线。在结构设计过程中，

　　制冷机组的安装位置做了减震处理，机组与壳体支架之间加装橡胶减震垫，降低设备运行时的震动传导，避免运行时与台面产生共振噪音，影响门店的消费环境。接水托盘的深度设计为30mm，可以容纳单次营业周期内的滴落残酒，不需要营业过程中频繁清理，托盘表面做拉丝处理，与整体不锈钢壳体的外观质感保持统一。设备的散热风道采用下进侧出的走向，冷空气从设备底部支撑间隙进入，带走制冷机组工作产生的热量后从侧面散热孔排出，不会直吹吧台操作人员，同时避免排出的热空气影响台面上放置的酒水与酒杯温度。蛇形管路的固定采用卡扣式管夹，管夹与管路之间加装橡胶衬套，避免制冷运行时管路因为冷缩产生位移摩擦，同时降低管路内酒液流动产生的震动噪音，所有与酒液接触的管路部件都采用食品级304不锈钢材质，避免酒液长期接触产生金属异味，影响啤酒的口感。
