双十字轴式万向传动轴结构设计

项目分类:通用机械零部件 发布时间:2022-03-03 ID:569055
  • 双十字轴式万向传动轴结构设计
  • 双十字轴式万向传动轴结构设计
  • 双十字轴式万向传动轴结构设计
  • 双十字轴式万向传动轴结构设计

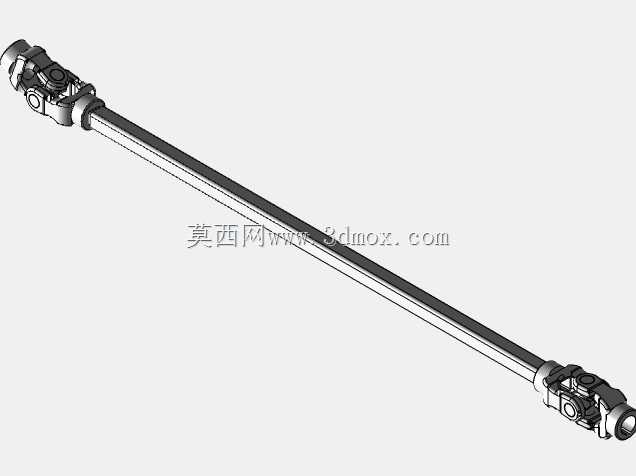

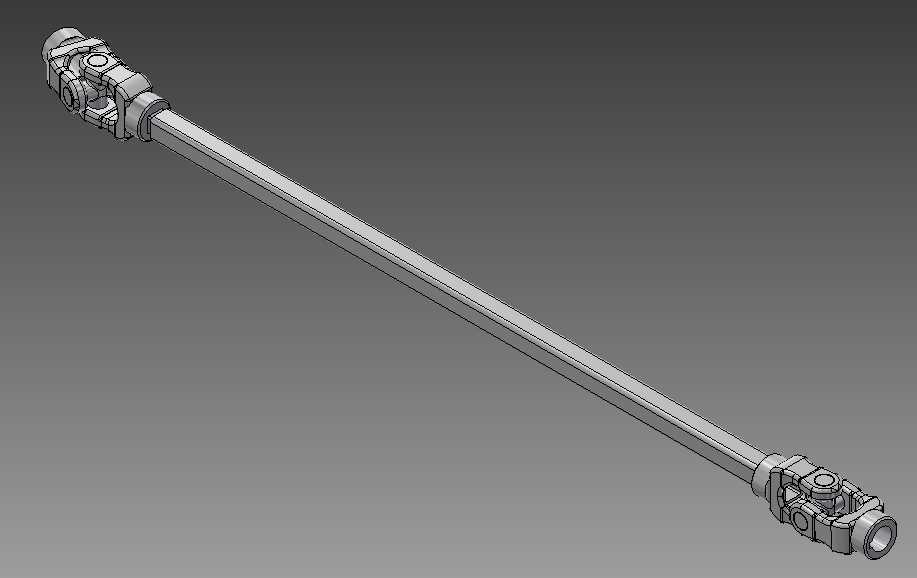

  在各类需要跨轴线传递旋转扭矩的机械系统中,这类双十字轴万向传动轴是应用极广的核心传动部件,很多刚入行的结构工程师容易把它和普通刚性联轴器混淆,实际上它的核心价值就在于能够补偿两连接轴之间的轴向偏移、角度偏差甚至少量径向错位,这在实际设备装配场景中是刚性联轴器完全无法实现的。从实际应用场景来看,这类传动轴不仅在传统燃油车的底盘传动系统中承担把变速器输出扭矩传递到驱动桥的作用,在工业机床的进给传动链、农业机械的动力输出单元、工程机械设备的分动系统甚至部分特种输送设备的动力传递环节都能看到它的身影,尤其是在安装过程中无法保证两轴严格对中的工况下,它的自适应补偿特性能够大幅降低装配精度要求,同时避免轴系因为强制对中产生额外的弯曲应力,延长整套传动系统的轴承、密封件等易损件的使用寿命。

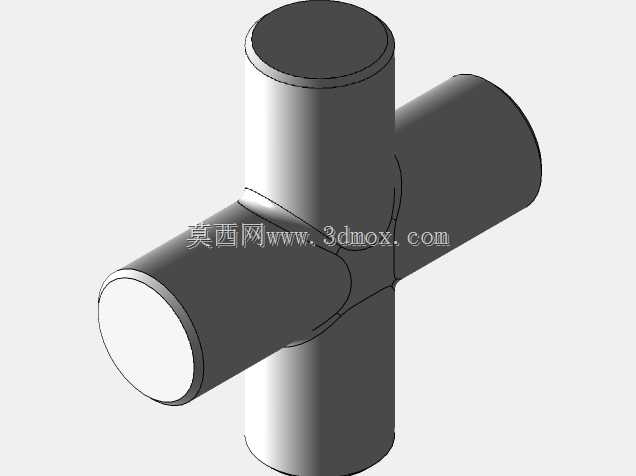

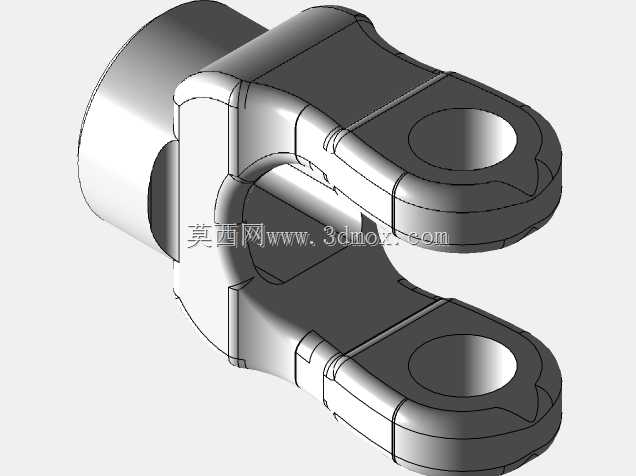

  从结构设计思路来看,两端的十字轴万向节是整个部件的核心功能单元,每个万向节由十字轴、两个万向节叉、滚针轴承以及轴承密封、固定结构组成,十字轴的四个轴颈分别嵌入两个万向节叉的轴承孔内,能够实现两个方向的角度摆动,单节万向节虽然可以实现夹角传动,但存在输出转速不均匀的问题,也就是当输入轴匀速转动时,输出轴会产生周期性的转速波动,夹角越大波动越明显,所以这款传动轴采用两端万向节中间配长花键轴的结构,只要在安装时保证两端万向节的叉面处于同一平面,同时让输入轴、输出轴与中间传动轴的夹角相等,就可以完全抵消单万向节的转速波动,实现等速传动,这也是这类双十字轴传动轴设计时必须遵循的核心原则。中间的长轴部分采用空心轴结构设计,很多新手建模时会做成实心轴,实际上在传递相同扭矩的前提下,空心轴的抗扭截面系数更高,重量更轻,临界转速也更高,尤其适合这种长跨距的传动场景,能够有效避免轴系在高转速下发生共振,部分需要适配安装距变化的场景还会在中间轴和万向节叉的连接位置设计花键滑动副,能够补偿设备运行过程中因为振动、热胀冷缩或者部件位移产生的轴向长度变化,避免轴系出现顶死或者脱开的故障。

  从外形尺寸与安装边界来看,这类传动轴的安装尺寸需要匹配两端连接法兰的孔径、孔位分布以及止口直径,两端万向节的最大摆角决定了它能够补偿的两轴最大夹角,常规工业用的这类传动轴单节摆角一般在15度到25度之间,超过这个角度会导致十字轴轴颈的滚针轴承载荷急剧增大,大幅缩短使用寿命,中间轴的长度需要根据实际传动跨距确定,长径比一般不建议超过40,否则需要增加中间支撑结构来避免轴的挠曲变形过大。在建模过程中需要特别注意十字轴与轴承的配合间隙、万向节叉的强度校核,万向节叉的叉耳根部是应力集中最明显的位置,在承受冲击扭矩时很容易从根部断裂,所以设计时需要在叉耳根部做足够的圆角过渡,避免出现尖锐的直角棱边,滚针轴承的密封结构也要做防尘防漏设计,尤其是在工程机械、农业机械这类多粉尘、多泥水的工况下,密封失效会导致润滑脂流失,滚针轴承很快就会出现磨损卡滞,最终导致整个传动轴失效。

  在实际选型应用时,不能只看额定扭矩参数,还要结合设备的冲击载荷系数、工作转速、最大传动夹角、安装距变化量这些参数综合计算,比如在冲床、破碎机这类冲击载荷大的设备上使用时,需要把额定扭矩放大1.5到2倍来选型,避免瞬时冲击扭矩超过十字轴的抗扭强度导致断轴。另外在装配完成后要做动平衡校验,尤其是长度超过1米、工作转速超过1000转每分钟的传动轴,动平衡精度不够会导致整套设备运行时产生剧烈振动,不仅会产生噪音,还会损坏两端连接的轴承、齿轮等传动部件。很多人在建模时容易忽略万向节的运动干涉问题,当万向节摆到最大角度时,要检查万向节叉和十字轴、轴端挡圈之间是否存在碰撞干涉,预留足够的摆动间隙,同时要保证润滑脂能够顺利到达十字轴的每个轴颈轴承位置,一般会在十字轴的中心设计注油通道,通过注油嘴定期补充润滑脂,减少运动副的磨损。
