气动扭矩施加工装结构三维设计

项目分类:工装 发布时间:2022-03-03 ID:569086
  • 气动扭矩施加工装结构三维设计

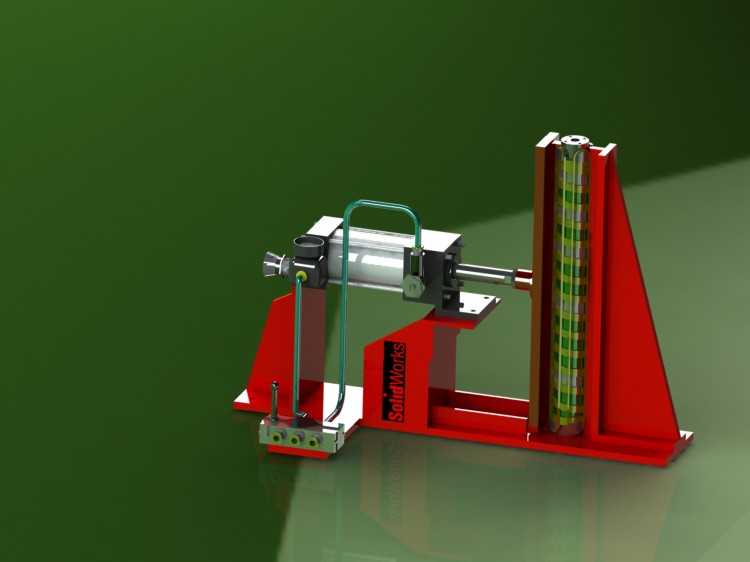

  在精密装配、扭矩校验类生产环节中,这类气动扭矩装置的应用场景覆盖了小规格柱状工件的定扭矩装配、扭矩保持力检测、预紧力验证等工序,常见于电子元器件组装、小型机电部件生产、精密五金件加工的产线工位,替代传统人工扭矩扳手作业,消除人工施力角度偏差、施力大小波动带来的装配质量问题,保证同批次工件扭矩参数的一致性。从结构设计逻辑来看,整套装置以红色焊接机架作为承载基体,机架采用L型加三角筋加强的结构形式,底部预留了四个安装固定孔位,可直接通过螺栓锁紧在标准铝型材工作台上,安装时需保证执行气缸的输出轴线与待加工工件的轴线完全重合,同轴度偏差需控制在0.2mm以内,避免施力过程中产生侧向弯矩损坏工件或气缸活塞杆。机架右侧设置了立式工件定位槽,

  槽内配有可更换的尼龙衬垫,可适配不同直径的柱状工件装夹,衬垫与工件的配合间隙控制在0.1-0.15mm之间,既保证工件装夹后不会出现径向窜动,又能避免装夹过程中刮伤工件外表面。左侧的气动执行单元采用标准带导杆气缸作为动力输出源,气缸通过转接板固定在机架的水平安装面上,导杆的作用是限制活塞杆的转动自由度,保证输出扭矩的方向始终与工件轴线垂直,气缸前端连接有扭矩适配头,可根据不同工件的端部接口形式快换对应规格的接头,换型时间可控制在2分钟以内,适配多品种小批量的柔性生产需求。气路部分采用了集成式电磁阀组安装在机架前端下部,阀组上配有手动调节旋钮,可通过调整进气压力来控制输出扭矩的大小,

  进气压力与输出扭矩的对应关系可提前通过扭矩标定仪完成校准,作业时只需将对应压力值标注在工位指导书上,操作人员无需额外调整参数即可完成标准化作业,气路管线采用硬质PU管沿机架内侧走线,通过管卡固定,避免管线外露被工件剐蹭造成破损漏气。整套装置的外形尺寸控制在长320mm、宽180mm、高260mm的范围内,占用工位面积极小,可直接嵌入现有产线的装配工位中,不需要对现有工作台进行大规模改造。设计过程中重点考虑了作业的安全性,在气缸伸出的极限位置设置了硬限位块,避免活塞杆过伸造成工件过压损坏,同时在气路中加装了节流阀,可调整气缸的伸出与缩回速度,防止动作过快造成工件撞击损伤。在实际使用过程中,操作人员只需将待加工工件竖直放入右侧定位槽内,

  踩下脚踏阀即可触发气缸伸出,带动扭矩头接触工件完成定扭矩施加作业,保压1-2秒后气缸自动缩回,操作人员即可取出完成加工的工件,单工位作业节拍可控制在5秒以内,相比人工作业效率提升3倍以上,同时可避免长期人工施力造成的操作人员腕部劳损问题。结构设计时对机架的受力情况做了有限元校核,在最大输出扭矩工况下,机架的最大变形量不超过0.05mm,完全满足长期重复作业的刚度要求,所有焊接部位均做了去应力处理,避免长期使用后出现焊接变形导致的同轴度偏差。工件定位槽的垂直度公差控制在0.03mm以内,保证工件装夹后始终处于竖直状态,扭矩施加过程中不会出现偏载。气缸选型时预留了1.5倍的扭矩余量,可覆盖常规小规格工件的扭矩需求,若需加工更大扭矩要求的工件,只需更换对应缸径的气缸即可,机架的安装孔位采用通用化设计,可适配多款标准气缸的安装尺寸,不需要重新加工机架主体,降低了后续改造成本。
