柴油煤油零件清洗槽结构设计

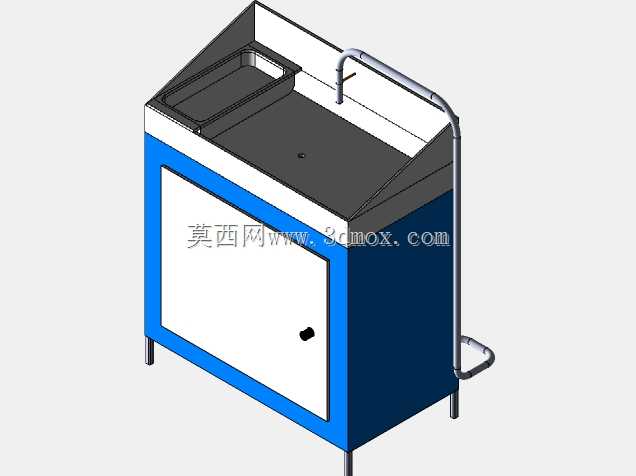

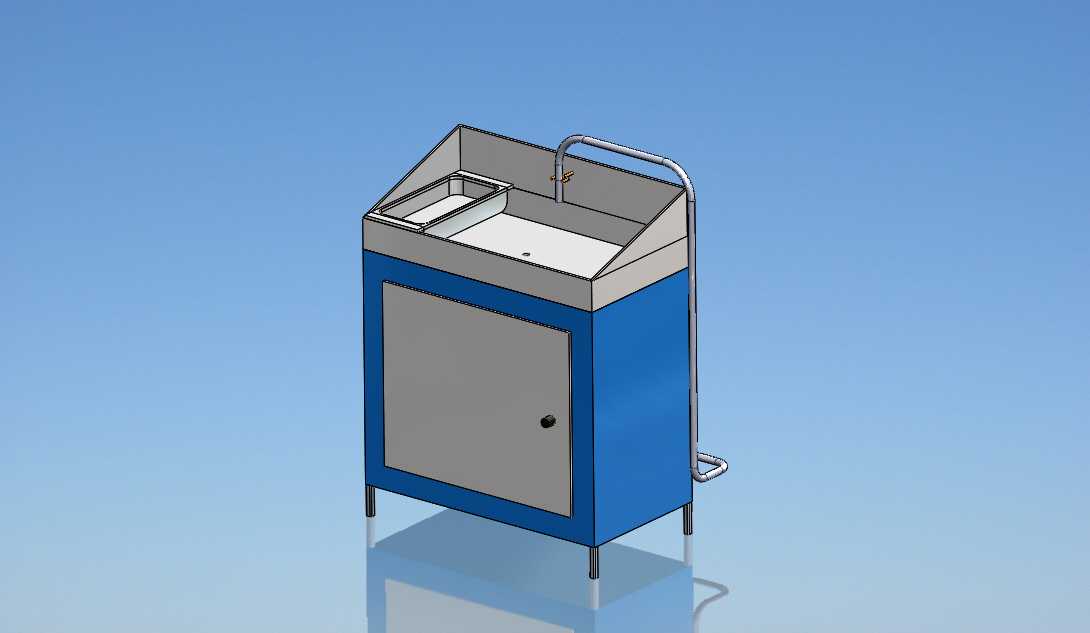

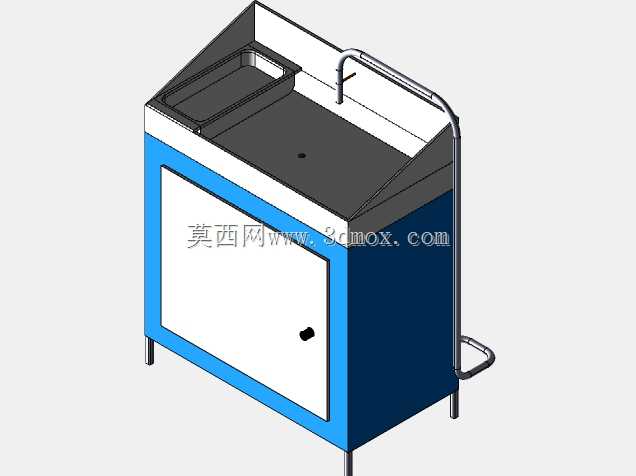

　　这款立式清洗工位主要面向机加工车间、汽修维保站点的小尺寸金属零件清洗场景，针对沾附柴油、煤油残留的机加工零件、拆车五金件做浸泡刷洗作业，替代传统敞口油盆的粗放清洗模式，减少清洗油液的挥发与泼洒损耗。从结构布局来看，整体采用立式落地设计，底部四根支腿将柜体抬离地面，避免地面积水、油污浸泡柜体底部板材，支腿底部可加装防滑橡胶垫，适配水泥地坪、环氧地坪等不同车间地面，安装时无需额外打膨胀螺栓固定，依靠自身配重即可保持稳定，设备整体占地宽度约700mm，深度约600mm，高度约1100mm，刚好匹配成年操作人员站立作业的手肘高度，长时间操作无需过度弯腰，降低作业疲劳度。上部操作区做了围边挡液设计，三面围板高度高出操作台面120mm，

　　刷洗零件时溅起的油液会顺着围板内壁回流到槽内，不会流到设备外侧污染地面；台面一侧内嵌了小型置物槽，可放置毛刷、铁钩、擦布等清洗工具，拿取时无需转身离开工位，减少作业动线长度；台面后侧安装弯管水龙头，可外接煤油或清洁柴油管路，阀门采用快开式结构，单手即可操作开关，补充槽内清洗液时无需双手配合，水龙头出水角度对准槽体中心，避免加水时液体飞溅。槽体下方设置单开门储物柜，内部可存放备用清洗耗材、待清洗零件或清洗完成的晾干工件，柜门采用内嵌式合页，外侧安装圆形转舌锁，非作业时段可锁闭柜门避免无关人员触碰内部存放的油类耗材，柜体侧板采用折弯一体成型工艺，边角处做圆弧过渡，没有尖锐外凸的棱边，避免操作人员走动时磕碰受伤。侧面加装了不锈钢弯管扶手，

　　设备需要移位时可握持扶手推动，无需撬动柜体底部，扶手下方预留了脚踏位，操作人员刷洗零件时可将脚搭在脚踏杆上，调整站立姿态缓解腿部疲劳。设计过程中重点考量了油液渗漏的防护问题，槽体与台面衔接处采用满焊工艺，焊后打磨平整做渗漏测试，确保长期浸泡油液不会出现渗液漏液问题；柜体内部框架采用方管焊接承重，单柜承重可达80kg，放置较重的金属零件也不会出现框架变形。这类清洗槽的应用场景覆盖了小型机械加工厂的工序间零件清洗、汽修门店的拆车零件油污清洗、五金维修站点的工具清洗等多个场景，相比大型通过式清洗设备，它的占地更小，投入成本更低，不需要外接电源或压缩空气，仅需接入清洗液管路即可投入使用，适合小批量、多频次的零件清洗作业。

　　操作时操作人员站在设备正面，打开水龙头补充适量清洗液到槽内，将待清洗零件放入槽中浸泡后，用毛刷清理零件表面的油污、铁屑残留，清洗完成的零件可放在台面侧边的置物架上临时沥干，残留的清洗液会顺着台面坡度回流到槽内，减少油液的无谓损耗。设备的维护也相对简便，槽体底部预留了排液口，日常更换清洗液时打开排液阀即可将槽内污液排出，无需抬动设备倾倒，柜体表面采用耐油喷涂处理，日常清洁时用干布擦拭即可去除表面沾附的油污，不会出现涂层起皮脱落的问题。在建模过程中，所有钣金件均按照实际折弯系数做了工艺预留，合页、门锁、水龙头、支脚等标准件均采用通用市面规格，生产时无需单独开模定制，可直接采购标准件组装，有效降低生产制造成本，装配时各部件的连接孔位均做了对位设计，组装时无需反复配打孔位，提升装配效率。
