36kV高压配电线路支柱绝缘构件

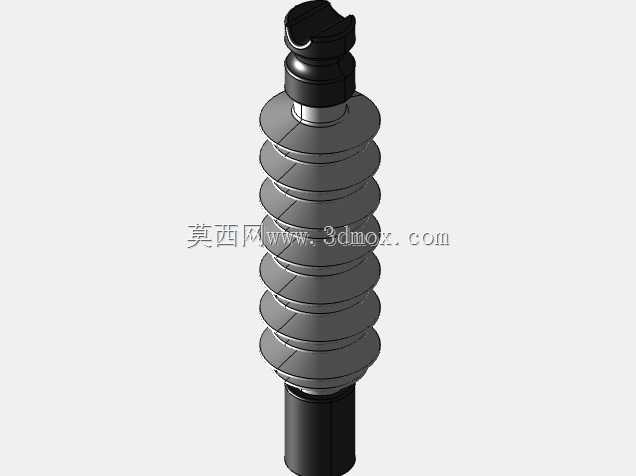

　　该绝缘构件主要应用于36kV电压等级的户外输配电线路中，承担带电导体与接地构件之间的绝缘隔离与机械支撑作用，在城市环网柜出线、架空线路T接节点、户外柱上开关配套安装场景中广泛使用，能够在长期暴露于户外日晒雨淋、温差剧变、污秽沉积的工况下保持稳定的绝缘性能与结构强度。从结构设计来看，构件整体采用立式同轴布局，上部设置与导线端金具配合的卡接式连接位，无需额外打孔即可实现与导线固定金具的快速嵌合，下部为圆柱形安装基座，可直接插入横担或设备端的预留安装孔内，通过配套的压盖或螺栓实现轴向固定，安装边界适配常规10kV-35kV户外配电设备的通用安装孔距，不需要对现有安装基座做额外改造即可替换同规格老旧绝缘件。伞裙结构采用多节等距错落的大倾角伞盘设计，每一片伞裙的外沿都做了向下的圆弧收边，这种设计一方面拉长了带电端到接地端的沿面爬电距离，在同等轴向高度下能够满足更高电压等级的绝缘要求，另一方面倾斜的伞面能够在降雨时让水流快速顺着伞沿滴落，避免伞裙表面形成连续的水膜导致沿面闪络，同时多节伞裙的错落结构能够阻挡大部分扬尘、鸟粪等污秽直接落到下层伞面，降低日常运维的清扫频次。

　　上部的连接端采用了带限位凸台的嵌套结构，与导线金具配合时能够限制金具的轴向窜动与周向转动，避免线路在风偏作用下金具反复摩擦绝缘件表面造成绝缘层破损，连接端的金属嵌件与内部绝缘材料采用模压一体成型工艺，嵌件表面预制了多道环形凹槽，固化后绝缘材料嵌入凹槽内形成机械咬合，能够承受长期的导线拉力与振动载荷，不会出现金属嵌件与绝缘本体脱离的问题。下部安装基座的外径与伞裙最大外径形成合理的尺寸差，安装时基座完全没入安装位后，最下层伞裙与安装面之间预留了足够的安全间隙，避免雨季时安装面的积水顺着基座爬升降低绝缘性能。

　　从材料选型的设计逻辑来看，该构件的绝缘本体采用耐候性硬质绝缘材料模压成型，材料本身具备良好的抗紫外线、耐电痕、抗老化性能，能够在-40℃到70℃的环境温度区间内保持结构刚度，不会因为夏季高温出现伞裙变形下垂，也不会因为冬季低温出现材料脆裂。在三维建模过程中，需要重点把控每一片伞裙的同轴度误差，伞裙与中心柱体的过渡位置采用大圆角平滑过渡，避免应力集中导致长期运行过程中出现根部开裂，同时所有外露表面都不设置尖锐棱角，避免局部电场强度过高引发电晕放电。

　　实际选型应用时，需要核对安装点的海拔高度、污秽等级，高海拔或重污秽区域可通过调整伞裙伸出长度、增加伞裙节数来提升爬电距离，该结构的模块化设计特征也支持在不改变上下安装接口尺寸的前提下，灵活调整伞裙段的总长度来适配不同的绝缘性能要求，不需要重新设计两端的连接结构，能够大幅缩短衍生型号的开发周期。在装配验证环节，该构件的三维模型可直接导入配电设备的整体装配环境中，模拟安装后的安全净距校验，检查与周边带电构件、接地构件之间的空气间隙是否满足规范要求，同时可模拟导线在最大风偏、覆冰工况下的受力变形，验证绝缘件的连接结构是否存在干涉、应力超限的问题，为后续的实物生产、现场安装提供准确的结构参考。
