分瓣式环形铁芯磁路结构设计

　　在中小功率电源、隔离变送模块、低压电磁耦合装置的磁路选型中，环形铁芯结构一直凭借磁路闭合无断点、漏磁小、励磁电流低的优势，占据了相当大的应用份额，但传统整环铁芯在绕组绕制环节存在明显的工艺瓶颈——绕线时必须将整环铁芯套入绕线设备的旋转轴，对于内径较小的铁芯，绕线工装的适配难度陡增，细线绕制时的排线精度也难以控制，多绕组分层绕制时的层间绝缘处理操作空间受限，批量生产时的绕线效率始终难以提升。本次设计的分瓣式环形磁芯结构，正是针对整环铁芯绕线工艺痛点提出的优化方案，将原本一体的环形磁路拆分为对称的多瓣单元，每瓣磁芯的对接端面做高精度平面研磨处理，拼接后磁路气隙控制在微米级，最大程度降低拼接气隙带来的磁阻上升与空载损耗增加问题。

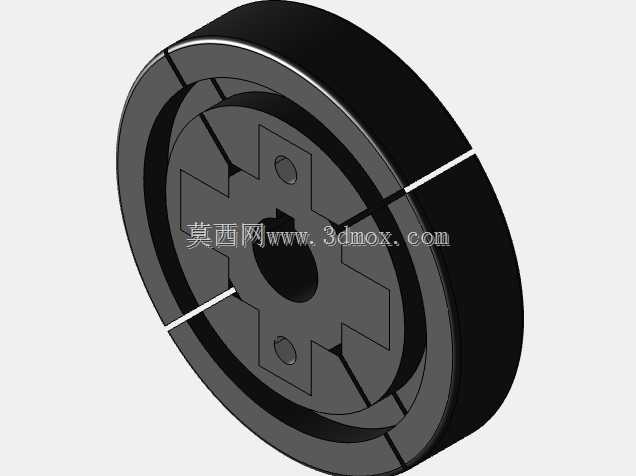

　　从结构细节来看，磁芯整体为同轴环形布局，中心预留的通孔为绕组安装与中心固定轴的穿装空间，内圈设置的十字形定位凸台一方面用于多瓣磁芯拼接时的周向定位，避免磁瓣在装配、绕线、后续浸漆固化过程中出现错位偏移，另一方面凸台上预留的两个小圆孔为磁芯组件与安装基座的固定孔位，可通过绝缘销钉将拼接完成的磁芯整体固定在绕组骨架或者设备安装板上，防止磁芯在设备振动、温度循环工况下出现拼接缝隙变大、磁性能衰减的问题。磁芯外圈的环形带为磁路的主磁通通路，拆分的缝隙沿径向均匀分布，每段磁瓣的弧长经过精确计算，保证各段磁路的磁阻一致，避免出现局部磁密过高导致的饱和问题。

　　在实际应用场景中，这种分瓣式磁芯可以先完成绕组的独立绕制，将预绕好的绕组骨架直接套装在拼接后的磁芯上，或是将磁瓣嵌入已经绕制完成的绕组内部再完成拼接固定，彻底摆脱了传统环形铁芯绕线必须依赖环形绕线机的工艺限制，对于小批量定制化电源产品、多绕组精密互感器、特殊规格的电磁耦合器件来说，这种结构能够大幅降低绕线工装的投入成本，缩短产品的生产交付周期。从安装边界尺寸来看，磁芯的外径尺寸适配常规的环形电源外壳安装腔，中心通孔的直径满足常规绕组出线、固定轴穿装的空间需求，磁芯的轴向厚度与对应功率等级的绕组线径、绕制匝数匹配，不会出现磁芯窗口利用率不足或者绕组超出磁芯端面的问题。设计过程中针对拼接气隙的影响做了多轮仿真验证，当拼接端面的平面度控制在0.02mm以内时，拼接带来的铁损增量控制在整环铁芯的3%以内，完全满足常规工频、中低频电源变压器、隔离互感器的性能要求，同时磁瓣的对接位置做了微小的定位止口设计，装配时无需额外的工装夹持即可完成初步定位，降低了批量装配时的操作难度。磁芯外圈的分段缝隙在拼接完成后可通过高强度绝缘绑带沿周向捆扎固定，或是在外圈加装绝缘固定套，进一步提升磁芯组件的整体结构强度，满足车载、工业工控等存在振动冲击的应用场景的可靠性要求。

　　相较于传统的叠片式EI型磁芯，这种分瓣环形结构保留了环形磁芯漏磁小、电磁干扰低的优势，同时解决了整环铁芯绕线工艺复杂的问题，在小功率开关电源、音频隔离变压器、精密电流采样互感器等产品中都有很高的适配性，结构设计时充分考虑了现有磁芯加工工艺的可行性，磁瓣的冲压或者烧结成型都可以沿用现有环形磁芯的生产设备，仅需增加拆分成型与端面研磨的工序，不会带来过高的生产成本上升。在绕组适配方面，内圈的十字定位结构不会占用过多的绕组窗口空间，窗口利用率可以达到整环铁芯的95%以上，对于多绕组输出的电源产品来说，绕组的排布空间更加充裕，层间绝缘、屏蔽层的布置也更加灵活，能够更好地满足安规距离的设计要求。
