户外高压线路柱式复合绝缘子结构设计

　　在10kV及以上电压等级的架空输电线路架设作业中，柱式复合绝缘子是承担导线机械固定、带电体与接地杆塔电气绝缘双重功能的核心构件，区别于传统瓷质、玻璃绝缘子，这类硅橡胶复合材质的构件在城郊配网、山区农网、沿海高盐雾区域的线路改造项目中应用占比逐年提升，核心优势集中在重量轻、抗污闪能力强、不易破碎、运维成本低几个维度。从结构设计逻辑来看，该构件采用三段式受力承载思路，两端的金属嵌件直接承担导线与横担的连接载荷，端部的金具结构预留了标准的螺栓安装孔位，其中上端金具适配常规的导线绑扎槽或者线夹安装位，下端金具可直接与杆塔横担的预留安装面配合，安装孔的中心距、孔径尺寸完全匹配配电线路金具的通用安装规范，不需要额外加工过渡连接件，现场施工时可直接完成装配，能有效缩短高空作业的时长。中间的绝缘段采用大小直径交替的伞裙结构，这种伞裙排布不是随意设计的，每一片伞裙的伸出长度、相邻伞裙的间距都经过爬电距离核算，在保证整体结构长度符合对应电压等级绝缘距离要求的前提下，通过伞裙的错落结构延长爬电路径，同时在降雨天气下，伞裙的边缘可以引导水流分段滴落，避免形成连续的导电水膜，大幅降低雨天污闪、湿闪的概率。伞裙采用的硅橡胶材料本身具备良好的憎水性，表面附着的水分会形成离散的水珠而非连续水膜，在工业扬尘区、沿海盐雾区、多雾山区这类易发生绝缘闪络的场景下，相比传统瓷绝缘子的防污性能提升数倍，不需要频繁开展停电清扫作业。中间的芯棒部分是承担机械载荷的核心结构，

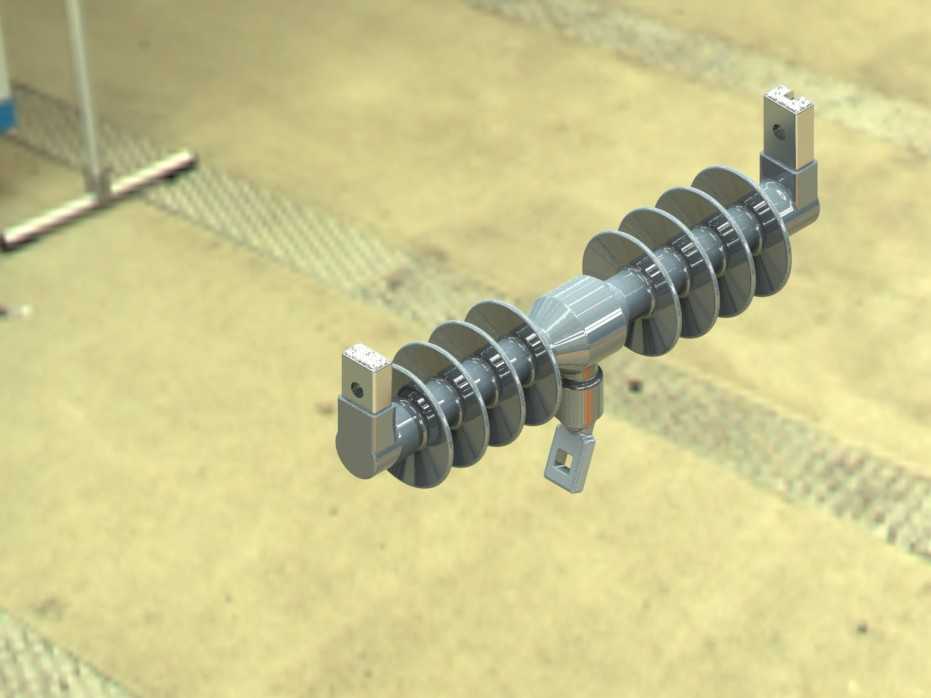

　　采用环氧玻璃纤维引拔棒材质，具备极高的抗拉、抗弯强度，能够承受导线的垂直载荷、水平风偏载荷以及线路覆冰时的额外载荷，两端的金属金具与芯棒之间采用压接工艺连接，压接位置的应力分布经过结构优化，避免长期运行过程中出现应力集中导致的芯棒断裂、金具脱落问题。从安装边界来看，该绝缘子的整体长度适配10kV架空线路的相地绝缘距离要求，两端安装面的平行度公差控制在合理范围内，安装后不会出现金具偏斜导致的导线受力不均问题；伞裙的最大外径尺寸经过核算，在杆塔横担上安装时，不同相序的绝缘子之间、绝缘子与杆塔构件之间的空气间隙完全满足安全距离要求，不会出现相间放电或者对地放电的隐患。在三维建模过程中，需要重点还原几个关键结构细节：一是伞裙的曲面弧度，

　　每一片伞裙的上表面倾斜角度、下表面的滴水檐结构都要准确还原，不能简化成等厚度的圆盘，否则后续做电场仿真、流体仿真时的结果会出现较大偏差；二是两端金具的安装孔位尺寸、倒角结构，这些细节直接关系到后续装配干涉检查的准确性，如果孔位尺寸偏差过大，在生成工程图或者做装配模拟时会出现无法匹配标准金具的问题；三是金具与绝缘段结合位置的密封结构，这个位置是复合绝缘子的薄弱点，运行过程中如果密封失效，潮气进入芯棒与金具的间隙，会导致芯棒出现电蚀损、断裂等故障，建模时需要还原密封槽、密封圈的配合结构，确保结构的完整性。这类构件在实际选型时，需要结合线路的电压等级、当地的污秽等级、最大风速、覆冰厚度等参数确定具体的爬电距离、机械强度等级，

　　而精准的三维模型可以帮助设计人员在杆塔组装阶段提前完成干涉检查、安全距离校验，避免现场安装时出现构件不匹配、安全距离不足等问题，尤其在老旧线路改造项目中，受原有杆塔安装空间限制，提前通过三维模型核对构件尺寸、安装位置，能大幅减少现场返工的概率。另外，该绝缘子的金属端部金具采用热镀锌防腐处理，建模时可以区分不同材质的外观特征，硅橡胶伞裙的哑光质感、金属金具的镀锌层质感、芯棒的包覆层结构都可以通过材质分区清晰呈现，方便后续做装配演示、运维培训时的可视化展示。在结构受力层面，建模时需要保证各段的连接位置尺寸准确，因为复合绝缘子的机械载荷传递路径是从上端金具通过压接面传递到芯棒，再通过下端压接面传递到下端金具最终到杆塔横担，压接位置的接触面积、压接段长度直接影响整体的承载能力，模型中准确还原这些结构参数，才能为后续的有限元受力分析提供可靠的模型基础，避免因模型简化导致的应力计算结果失真。
