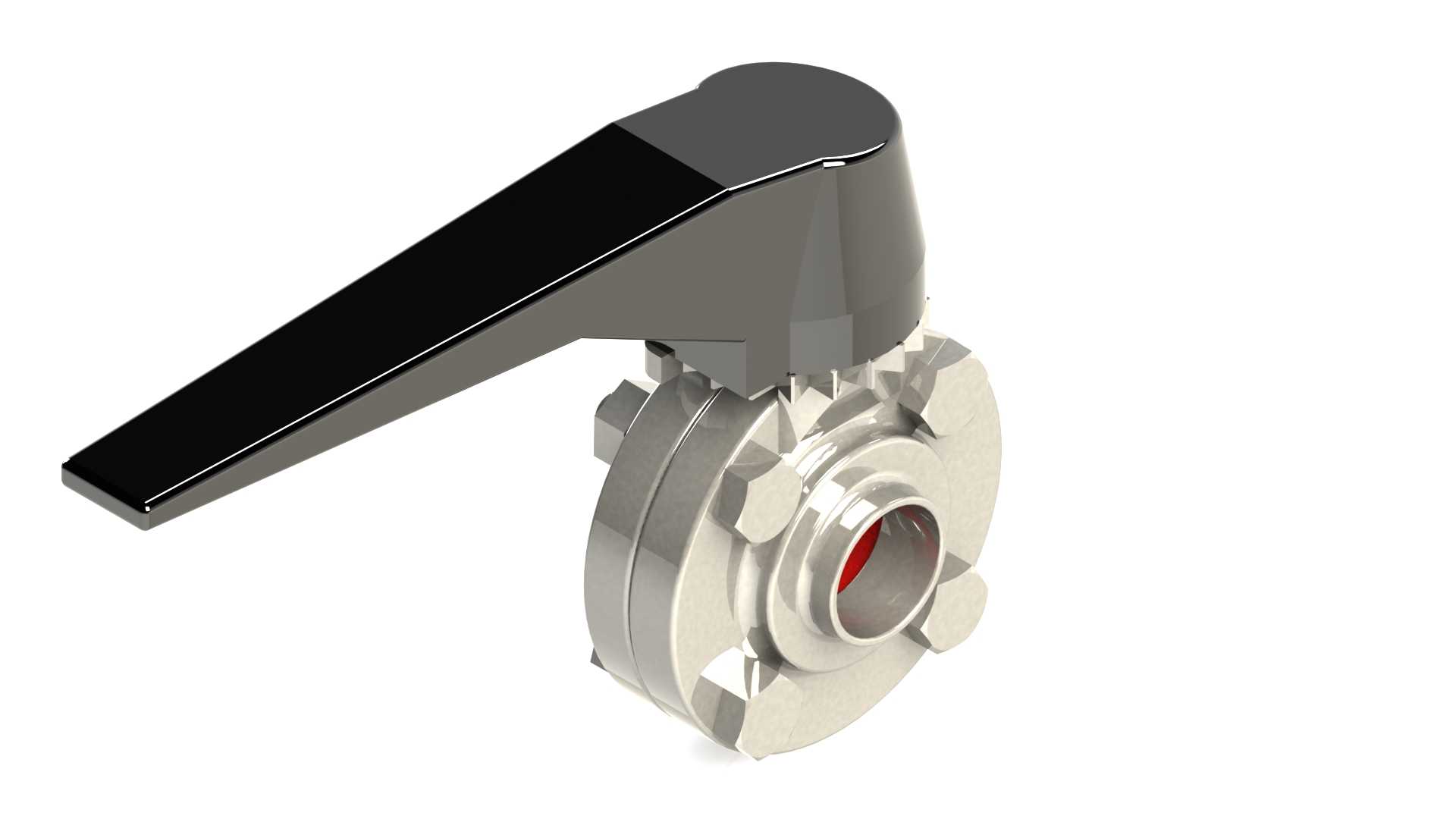

卫生级手动对夹式蝶阀结构设计

　　这款手动蝶阀的结构设计，核心瞄准食品饮料、生物医药这类对管路洁净度有严苛要求的流体输送场景，日常工况里主要承担管路通断、介质流量调节的作用，相比同通径的截止阀、闸阀，它的结构长度更短，安装占用的管段空间更小，很适合排布紧凑的卫生级管路系统。从实际使用的角度看，扳动手柄的操作力矩经过匹配设计，普通操作人员无需额外辅助工具就能完成启闭动作，手柄的握持角度做了贴合人手操作习惯的弧度处理，长时间操作也不会产生明显的硌手感，手柄末端的限位结构可以精准卡在全开、全关的位置，避免操作过位导致的密封件挤压损伤。阀体部分采用对夹式连接结构，安装时只需将阀体夹在两端管路的配套法兰之间，穿入连接螺栓均匀锁紧即可，不需要在阀体上额外加工法兰连接孔，

　　既减轻了阀体自身重量，也降低了加工过程中的材料损耗与工序成本。密封副的设计贴合卫生级工况要求，阀板与密封面的接触区域做了圆弧过渡处理，没有容易积存介质的死角，日常CIP清洗时流体可以顺畅冲刷过所有过流表面，不会残留介质残渣引发细菌滋生。阀杆与阀板的连接采用无销式结构，避免了销钉连接位置的缝隙藏污问题，同时也提升了扭矩传递的可靠性，频繁启闭过程中不会出现销钉松动、阀板动作滞后的问题。从安装边界来看，这款1英寸通径的蝶阀，结构长度控制在较短范围内，两端法兰的连接尺寸匹配标准卫生级快装或对夹法兰规格，安装时不需要对相邻管段做额外的裁切调整，直接替换同通径的同类型阀门即可完成管路改造。手柄的转动半径经过核算，安装后不会和相邻的管路支架、

　　其他阀门部件产生运动干涉，即使在管路排布密集的车间生产线上，也能预留出足够的操作空间，操作人员站在管路侧面就能完成启闭操作，不需要探身到管路缝隙里操作。过流部件的表面粗糙度设计符合卫生级管路要求，与介质接触的表面都做了镜面级抛光处理，介质流动时的阻力更小，也不容易粘附物料，对于输送高粘度的果汁、药液类介质时，不会出现物料挂壁残留的问题。阀轴的密封采用多层复合密封结构，既可以防止管路内的介质向外渗漏，也能避免外界环境中的灰尘、杂质进入阀体内污染输送介质，密封件的更换也很方便，不需要将整个阀门从管路上拆下来，只需要拆下手轮侧的压盖就能完成密封件的更换，大幅降低了设备维护的停机时间。在实际选型适配时，这款蝶阀可以适配常温工况下的水、药液、

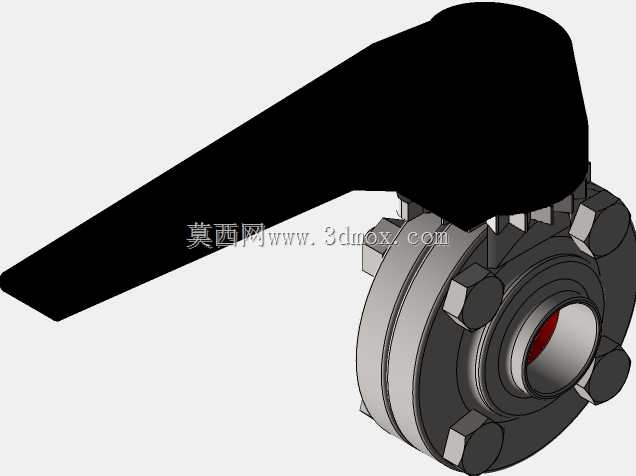

　　食品级流体等介质的输送控制，不适合用于高温高压、含硬质固体颗粒的介质输送场景，设计时的压力等级匹配低压卫生管路的常规压力范围，能够满足大部分民用食品加工、制药车间的常规管路使用需求。建模过程中对各个运动部件的配合间隙做了精准还原，手柄转动时阀板的动作角度与实际产品完全一致，可直接用于管路排布的干涉检查、操作空间模拟验证，也能作为阀门类产品结构设计的参考案例，帮助设计人员快速理解卫生级对夹蝶阀的内部结构组成、装配关系。
