工业冷凝器承重支撑钢结构操作平台

　　该钢结构平台主要应用于工业制冷、化工换热、暖通空调系统的室外机组安装场景，核心作用是承载多台并联布置的冷凝器设备，同时为设备日常巡检、阀门操作、检修维护提供安全的作业空间。在实际工程现场，冷凝器多为卧式或立式换热设备，运行时连同内部冷媒、管路附件总重量较大，若直接落地布置易受地面积水腐蚀、杂物碰撞，同时低位布置也不利于管路排布与散热通风，因此这类架空支撑平台是换热机组安装环节的核心配套结构。

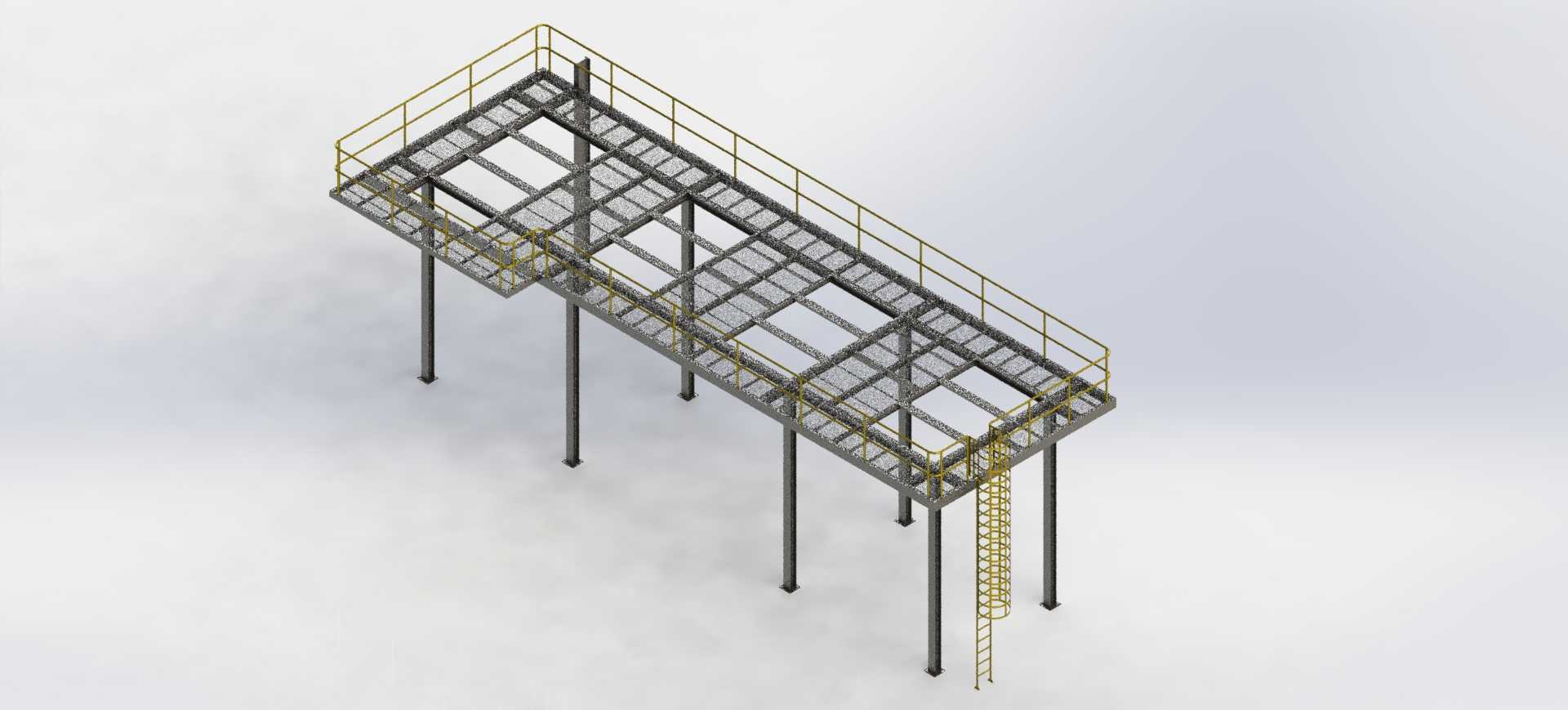

　　从功能特性来看，平台整体采用型钢焊接框架结构，主支撑立柱选用厚壁矩形钢管或H型钢，根据上部冷凝器的支点分布对应设置立柱位置，确保设备荷载直接通过立柱传递至地面混凝土基础，避免平台梁出现过大的跨中弯矩。平台台面铺设钢格栅板，相比花纹钢板具备更好的防滑、排水、通风性能，即使在雨天或者设备冷凝水滴落的情况下，台面也不会出现积水打滑的问题，同时格栅的镂空结构也能减少风阻，降低室外高空布置时的风荷载影响。平台四周设置标准化安全护栏，护栏高度符合工业操作平台安全规范要求，横杆、踢脚板配置齐全，防止巡检人员意外坠落，同时在平台一端设置直爬梯，爬梯带护笼结构，满足人员上下通行的安全要求，爬梯与平台主梁直接焊接固定，连接节点做加强处理，避免长期使用出现连接松动。

　　设计过程中首先需要匹配上部冷凝器的安装尺寸，确定平台的整体长宽边界，平台的长宽尺寸需要覆盖冷凝器的底座安装范围，同时预留出至少单侧不小于800mm的巡检通道宽度，方便人员到达设备的阀门、仪表接口位置进行操作。立柱的高度需要结合冷凝器的管路排布要求确定，要保证冷凝器下方有足够的空间布置冷媒管路、冷凝水排放管路，同时满足地面通行或者其他设备布置的净空要求，常规工况下平台台面距离地面高度在2.5米到4米之间，可根据实际项目需求调整。框架主梁的选型需要经过荷载验算，除了冷凝器的静荷载之外，还要考虑平台上的检修活荷载、风荷载、雪荷载，部分地震设防区域还要叠加地震作用的荷载组合，确保结构在极端工况下的强度、刚度、稳定性都满足规范要求，主梁之间设置次梁进行拉结，减小格栅板的铺设跨度，同时增强整体框架的抗扭性能。

　　安装边界方面，立柱底部需要与预埋在混凝土基础上的地脚螺栓进行连接，基础的尺寸与配筋需要根据平台总荷载进行设计，保证地基承载力满足要求，避免出现不均匀沉降。平台与冷凝器底座的连接位置需要预留调节余量，方便设备安装时调整水平度，护栏与爬梯的安装位置需要避开冷凝器的吊装路径与管路接口，避免后期设备吊装或者管路安装时出现干涉。钢格栅板安装时需要采用专用夹具与次梁固定，防止人员走动时格栅出现移位或者翘曲，所有钢结构焊接完成后需要做除锈、防腐涂装处理，室外使用场景下可选用热镀锌处理或者耐候防腐涂料，提升结构的使用寿命，减少后期维护成本。

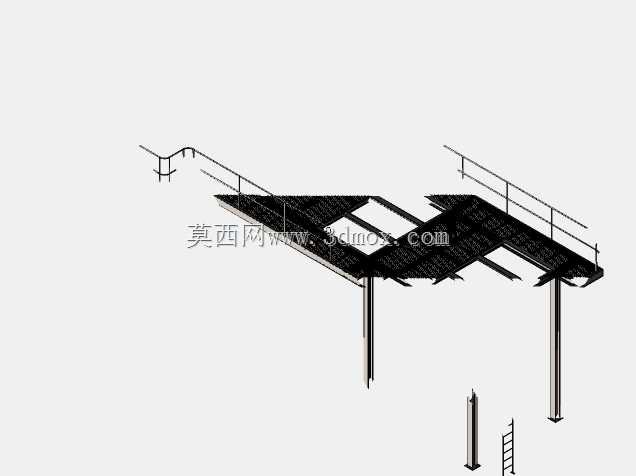

　　在实际建模过程中，所有型钢构件的连接节点都按照实际焊接工艺进行还原，螺栓连接位置预留对应的孔位，钢格栅的网格尺寸、护栏的杆件间距都符合行业通用标准，模型可直接用于结构受力验算参考、施工安装交底，也可作为换热站整体三维布置的配套构件使用，能够有效减少设计人员重复建模的工作量，提升项目整体设计效率。
